Carat S резервоари 2700-6500 л

за подземен монтаж подходящи за питейни и отпадъчни води

Резервоарите "Carat S" на GRAF се произвежда по метод, който все още е уникален за резервоари с този голям размер. Те са направени от усилен полипропилен (Duralen®) - висококачествен материал, който е изключително твърд и удароустойчив. Процесът на инжектиране на суровия материал под високо налягане дава на продуктите несравнима стабилност и гарантира, че всички компоненти ще паснат - резултат, който не може да бъде постигнат с конвенционалните методи на производство.

  • Описание и технически характеристики
  • Условия за монтаж
  • Предимства
  • Опции

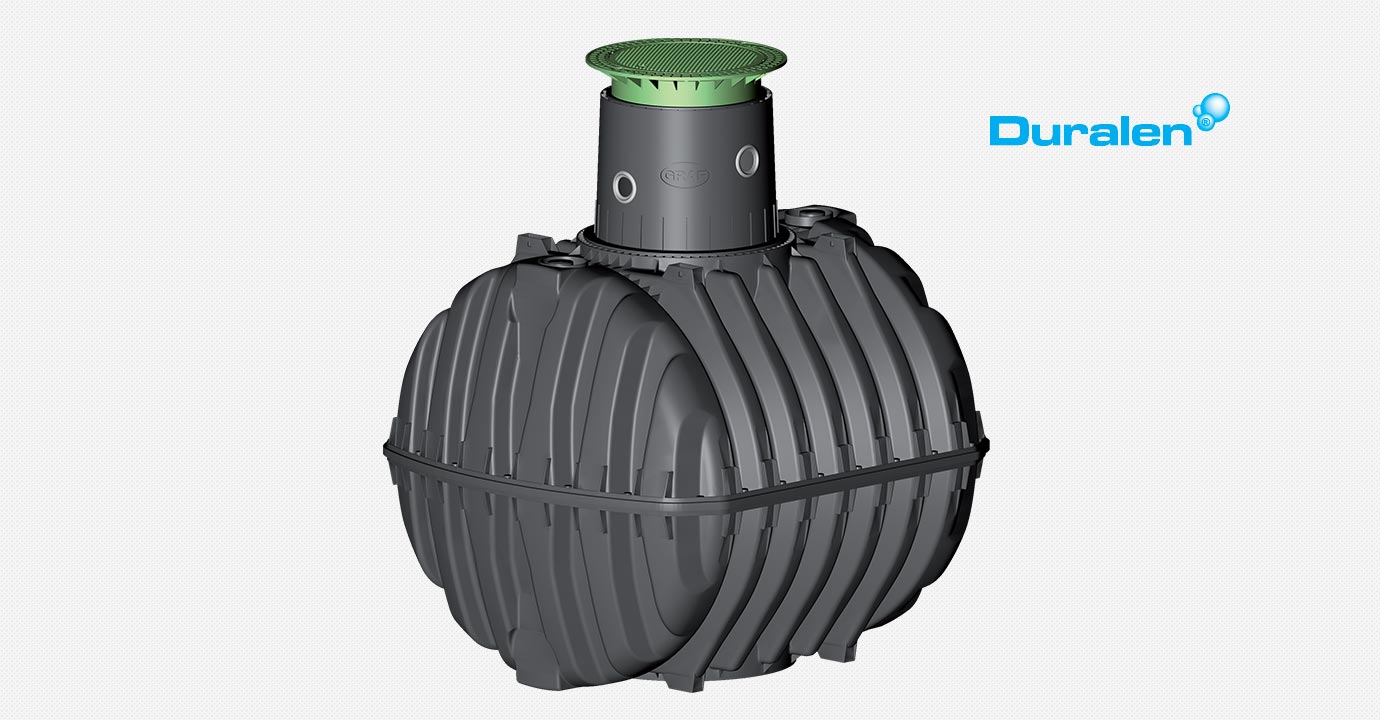

Описание на резервоари за подземен монтаж "Carat S"


Резервоари за подземен монтаж "Carat S" произведени в Германия Дизайнът на резервоара, материала и начина на производство му осигуряват високата степен на здравина и водоплътност. Изцяло вертикалното оребряване, дъното с оребряване тип "рибена кост" и "Н" образния стабилизиращ профил в най-широката част на резервоара, позволяват същият да бъде монтиран без допълнително укрепване (бетониране), дори и в зони с високи подпочвени води. Резервоарът е стандартно оборудван с гърловина и телескопична шахта с капак, което позволява лесното изравняване на капака с нивото на терена.

Минималната степен на деформация и високата якост на материала осигуряват на резервоарите стабилност и дълъг експлоатационен период.

Технически характеристики на Carat S резервоари

Обем

[ltrs]

Дължина

[L - mm]

Ширина

[B - mm]

Височина

[H - mm]

Височина на

гърло [mm]

Вътрешно Ø на

гърло [mm]

Маса

[kg]

Чертежи

DWG PDF
2700 2080 1565 1400 610 / 285 600 120
3750 2280 1755 1590 610 / 285 600 150
4800 2280 1985 1820 610 / 285 600 185
6500 2390 2190 2100 610 / 285 600 220



Схеми на резервоарите с "Mini" и "Maxi" гърловина

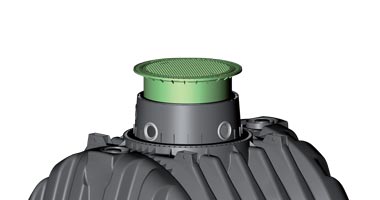

Схема на "Carat S" резервоар с "Mini" гърловина Схема на "Carat S" резервоар с "Maxi" гърловина

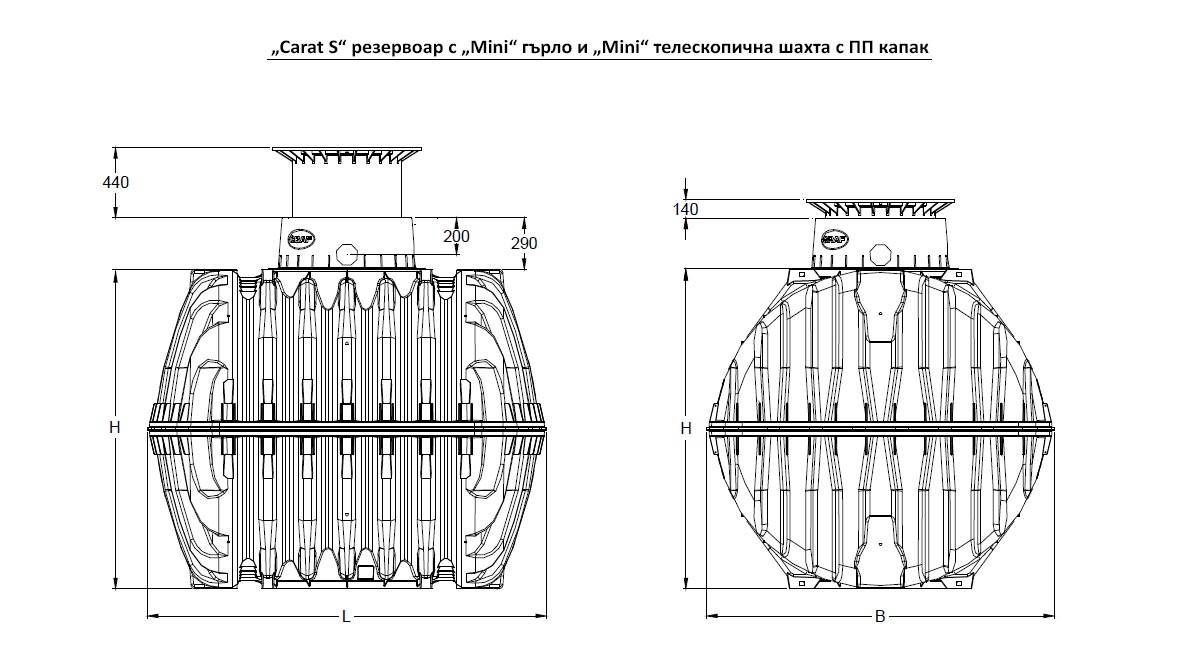

"CARAT S" резервоар с "Mini" гърло
и "Mini" телескопична шахта с ПП капак

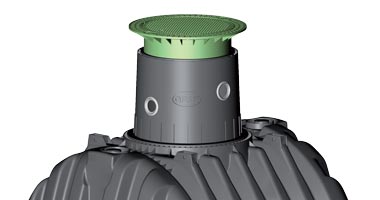

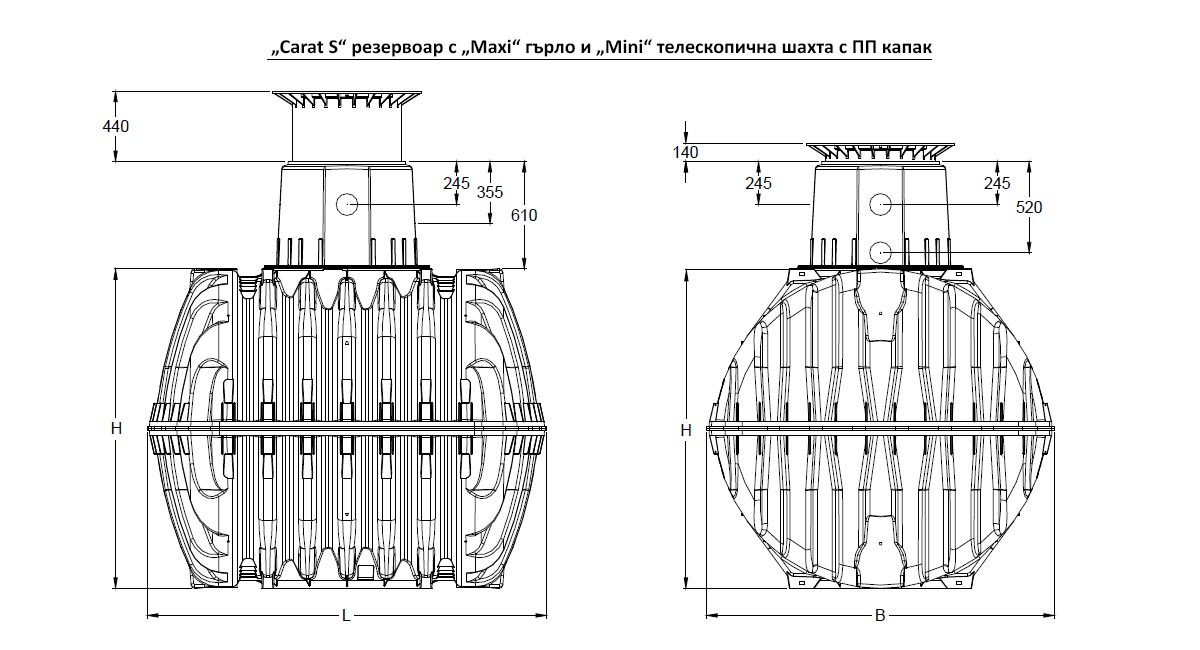

"CARAT S" резервоар с "Maxi" гърло
и "Mini" телескопична шахта с ПП капак








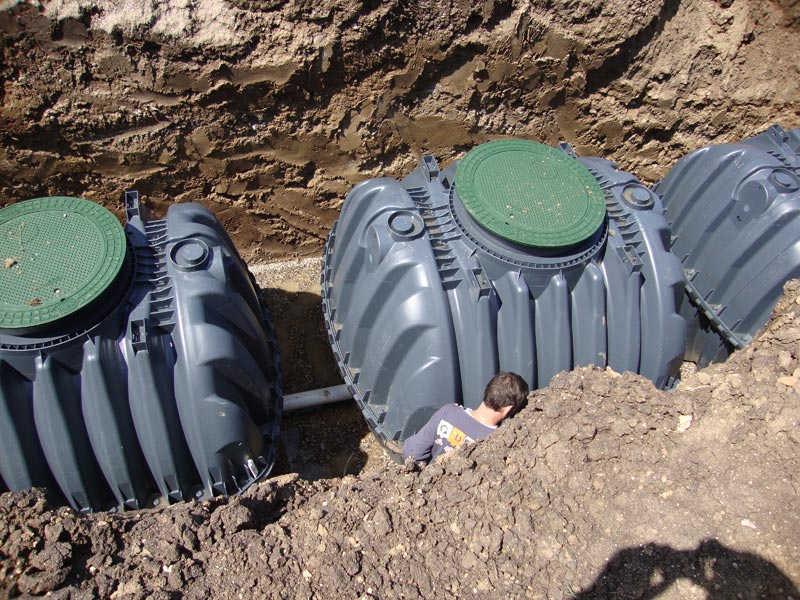

Условия за монтаж на "Carat S" резервоарите


Земно покритие на резервоарите в зависимост от натоварването и подпочвените води

Carat S резервоари

Максимално земно покритие

(без подпочвени води и натоварване от автомобили)

1800 мм
Максимално натоварване от автомобили 12 т (по-високо натоварване при запитване)
Земно покритие при натоварване от автомобили 800 - 1800 мм
Стабилност при подпочвени води до средата на резервоара
Земно покритие при подпочвени води 800 - 1800 мм

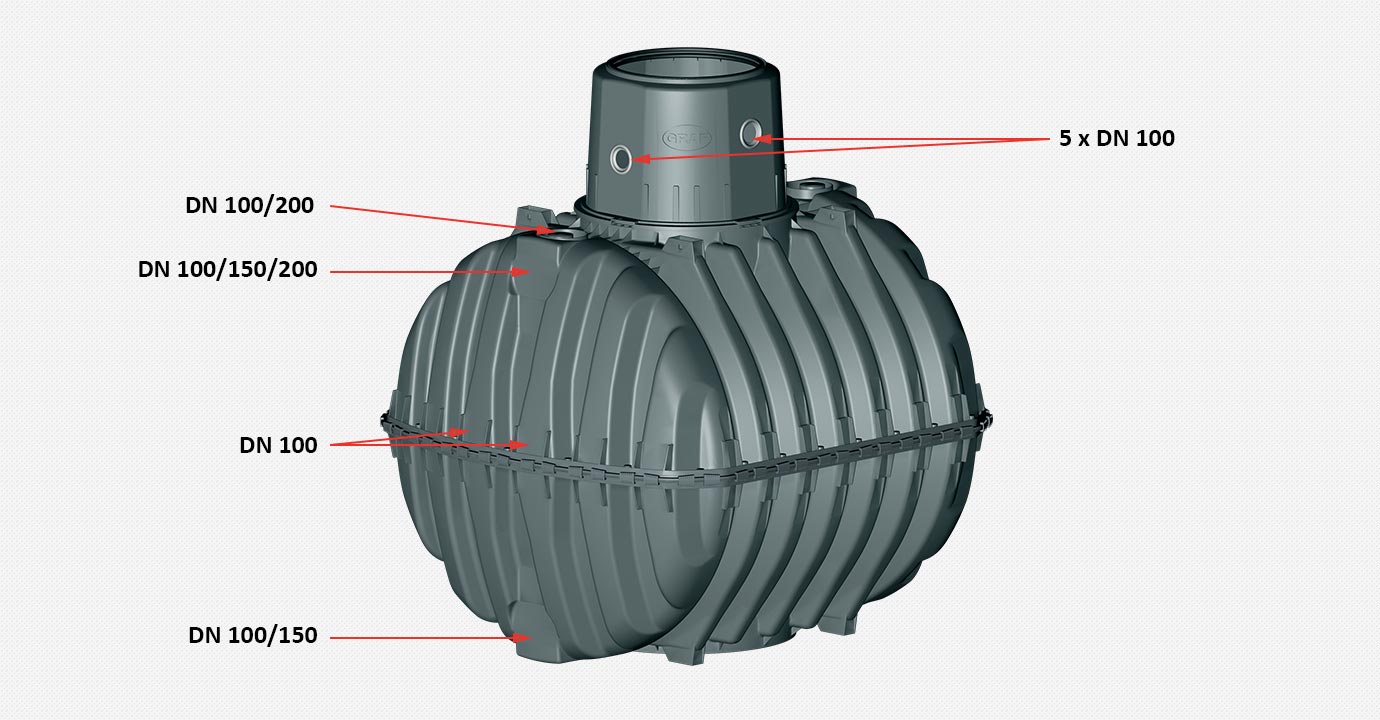

Възможност за връзки DN 100 / 150 / 200





Предимства на "Carat S" резервоарите


  • Уникален метод на производство - шприц под високо налягане
  • Резервоар, направен от усилен полипропилен (Duralen®)
  • Телескопична шахта с капак – уплътненията и телескопичната шахта позволяват лесно изравняване на капака с нивото на терена, дори и при наклон от 5°
  • Въртящо се гърло - гърловината има възможност да се завърта в желаната посока (спрямо посоката на тръбите)
  • Монтаж без допълнително укрепване или бетониране
  • Издържа на натоварване от лекотоварни автомобили без допълнително бетониране
  • Вертикално оребряване от всички страни на резервоара
  • Оребрено дъно – благодарение на многобройните ребра, основата на резервоара е изключително стабилна. Това позволява монтирането на резервоара при наличието на високи подпочвени води (до 2/3 от височината на резервоара
  • Самоанкериращо устройство за висока устойчивост при подпочвени води– стабилизиращият пръстен с „H” профил има функцията както да усили резервоара, така и да предотврати изплуването му при високи подпочвени води; обратният насип покрива изцяло „Н” профила и създава сили на натиск, които държат резервоара под земята при високи подпочвени води

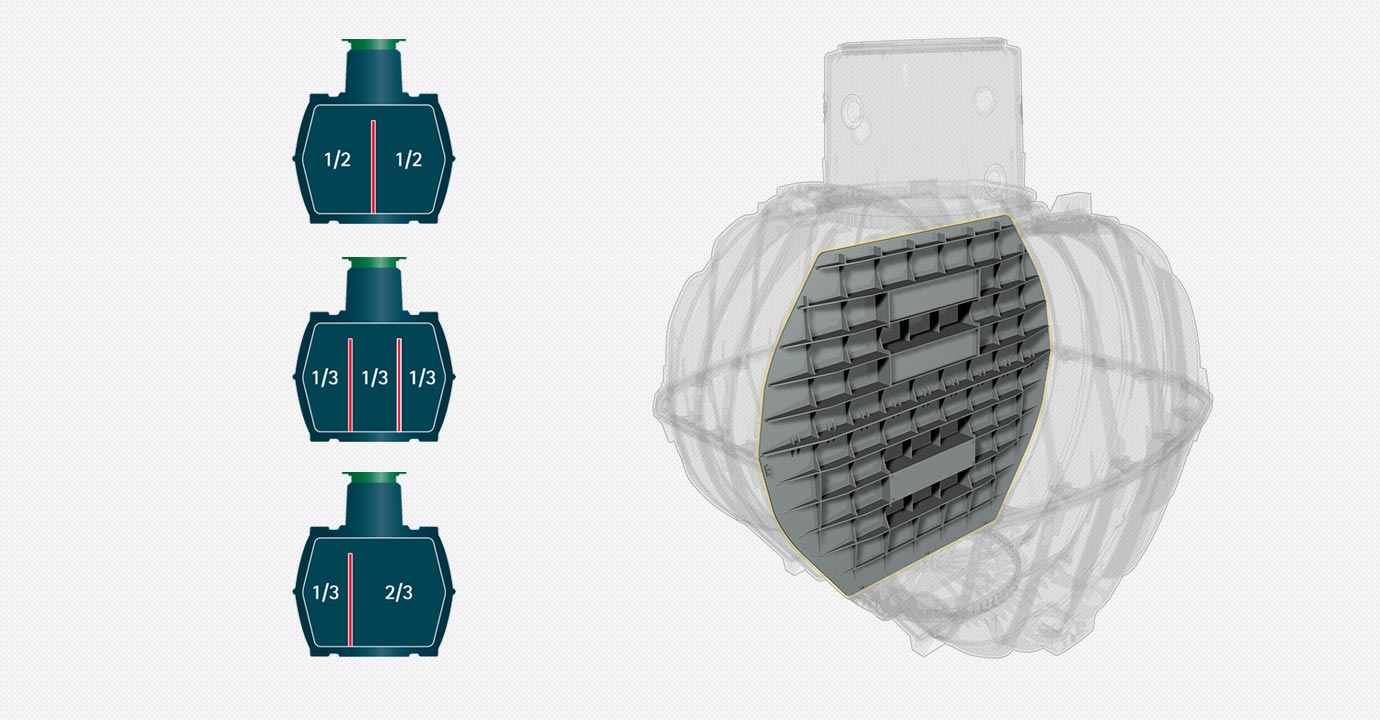

  • Възможност за разделяне на резервоара на няколко камери

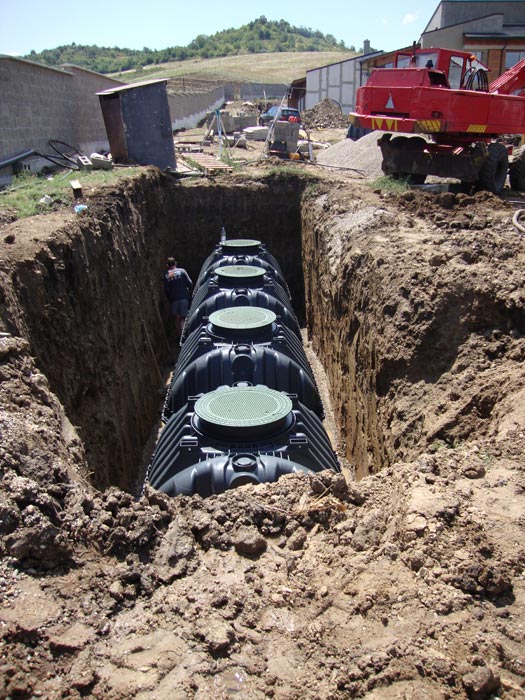

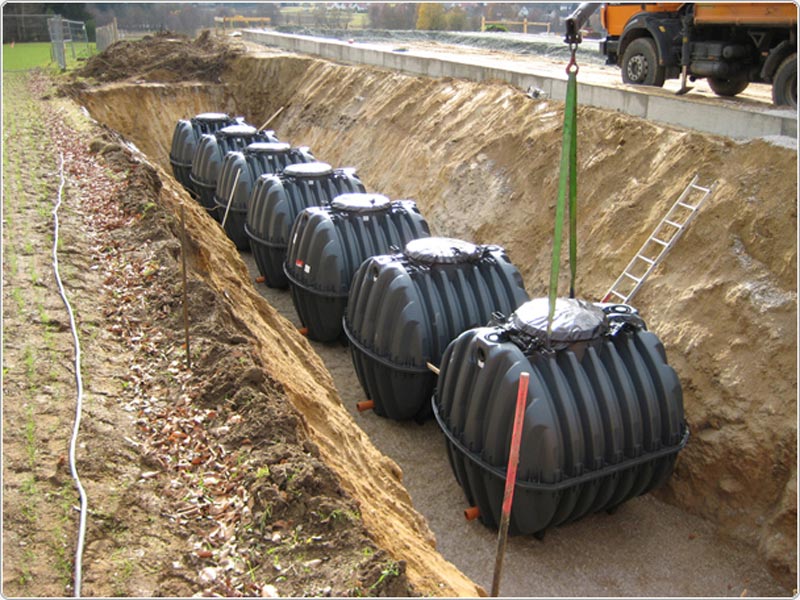

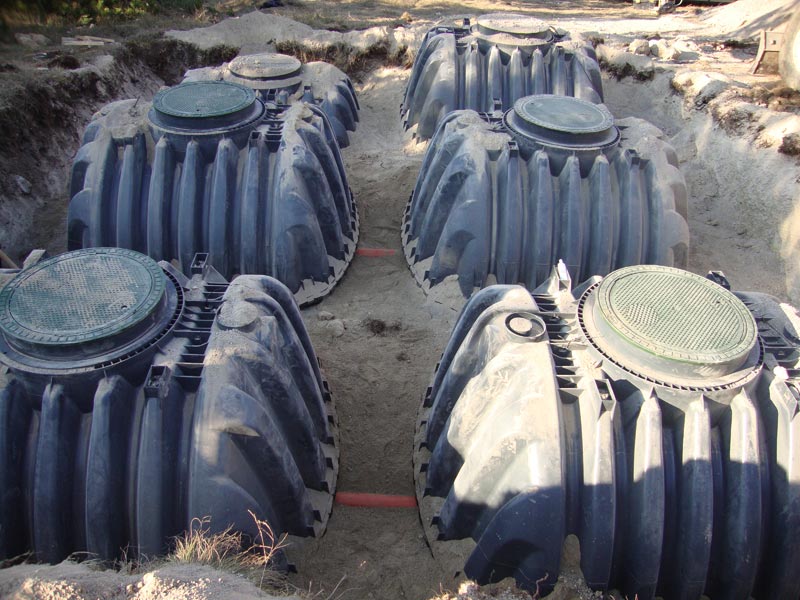

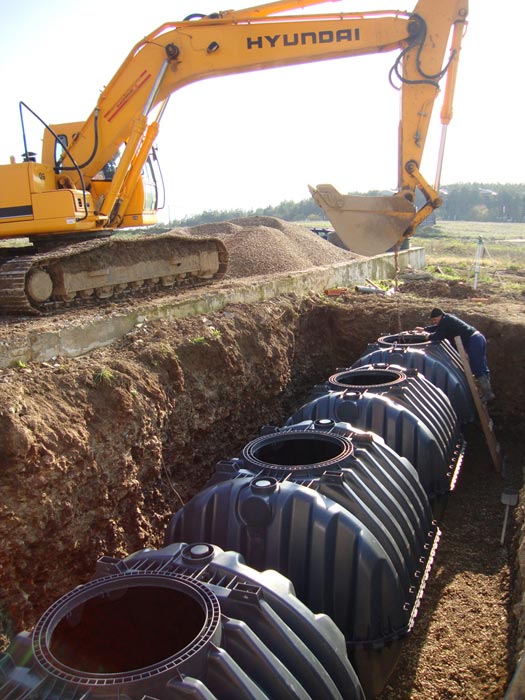

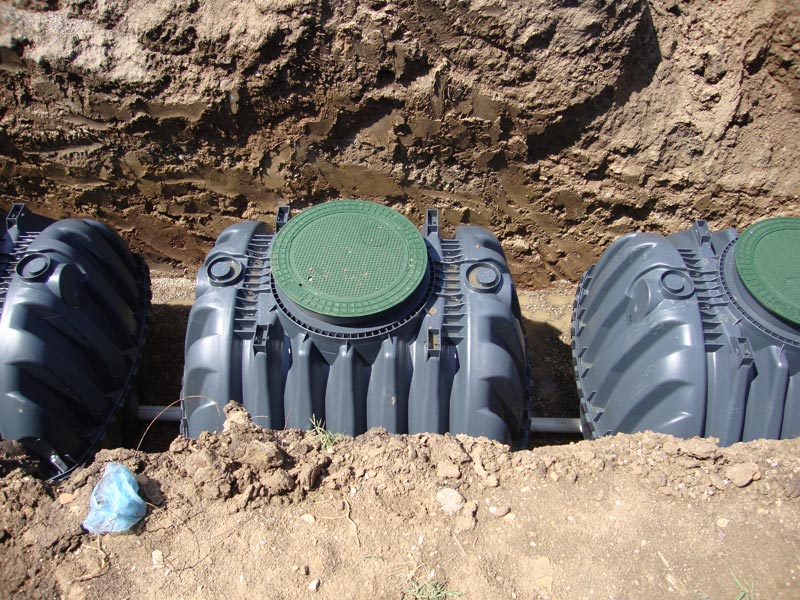

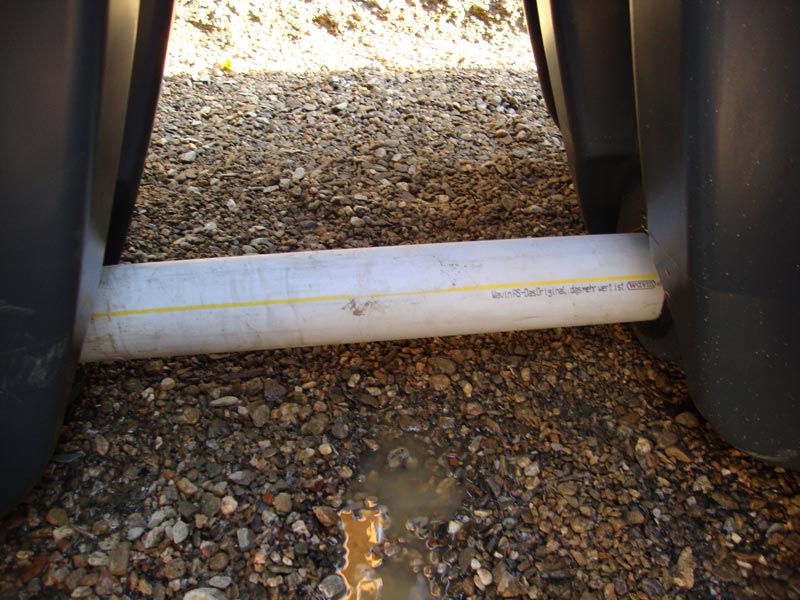

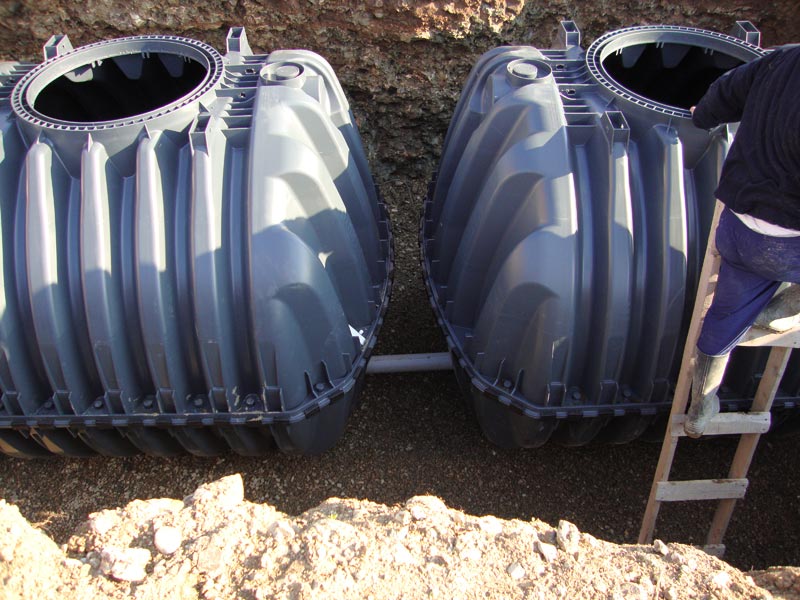

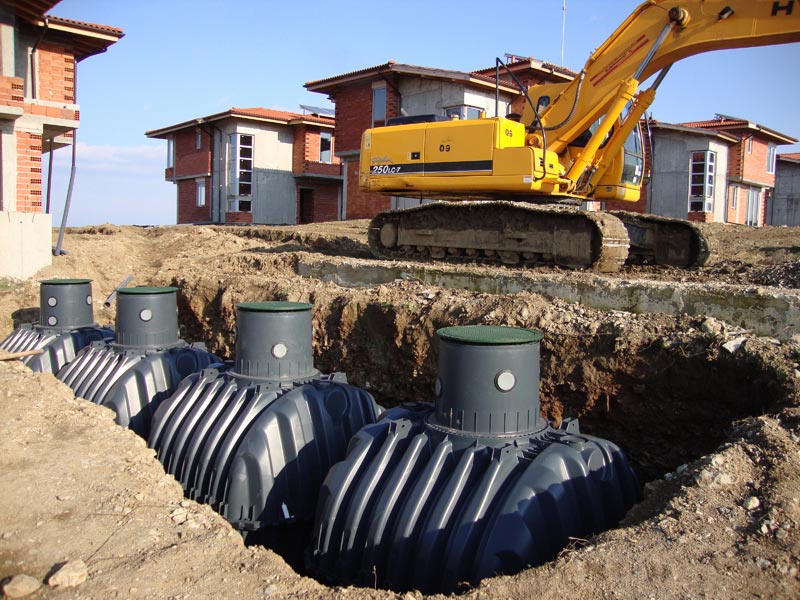

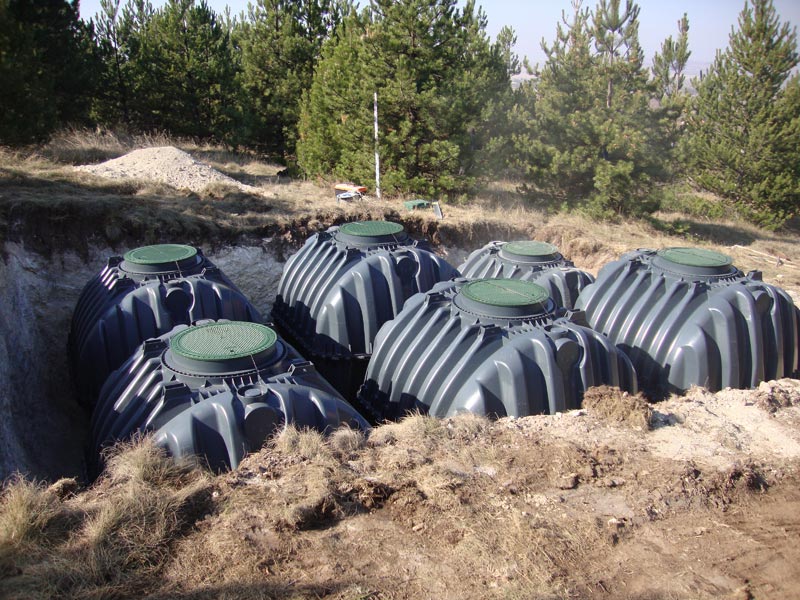

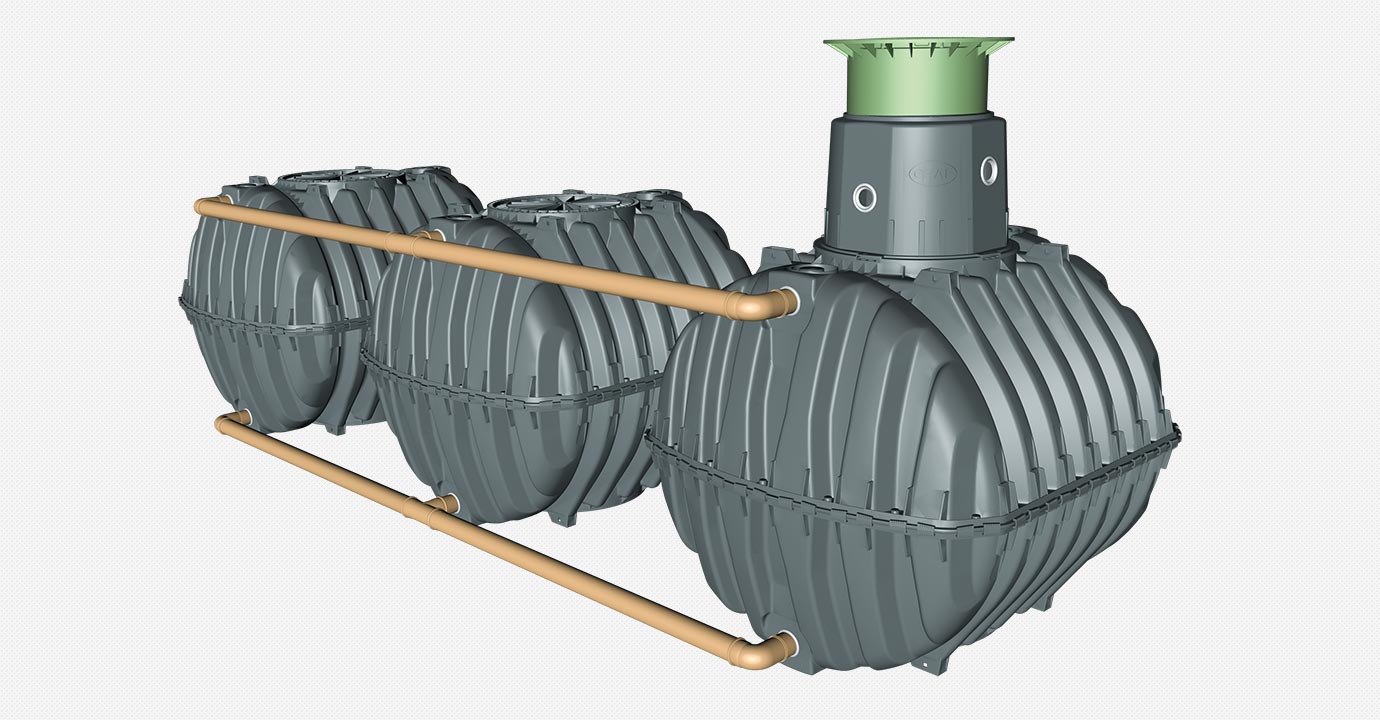

  • Възможност за модулно разширяване при скачване на резервоарите
  • Резервоарите са сертифицирани за съхранение на питейна вода

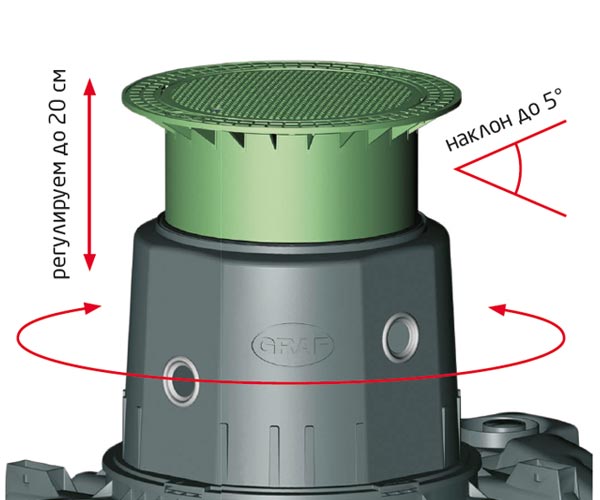

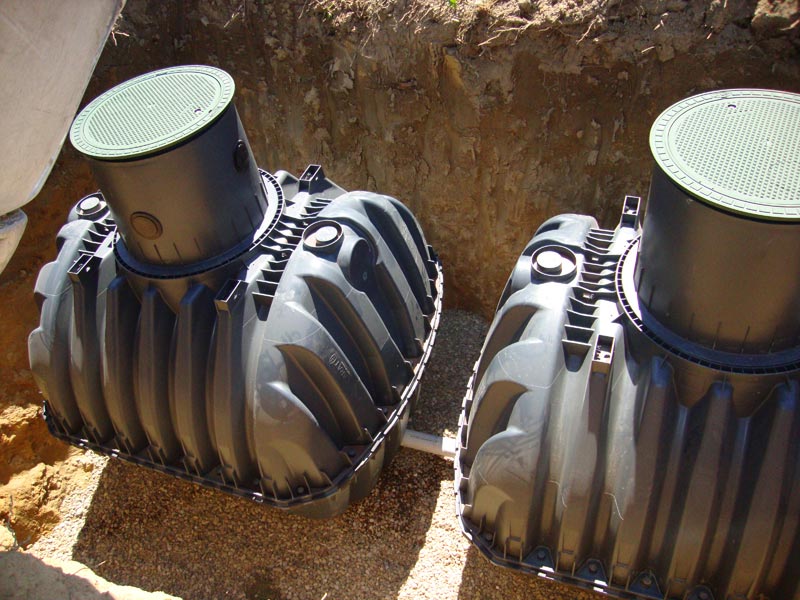

Въртящо се гърло и регулируема телескопична шахта с капак

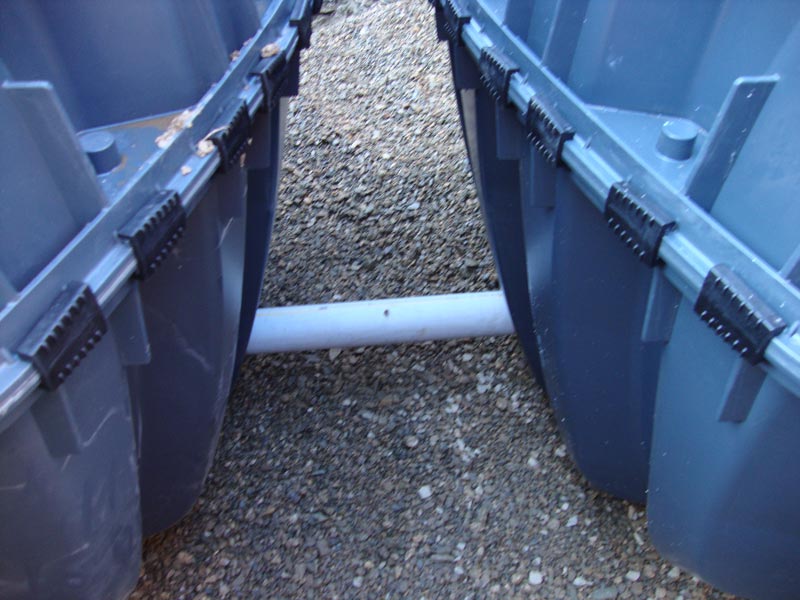

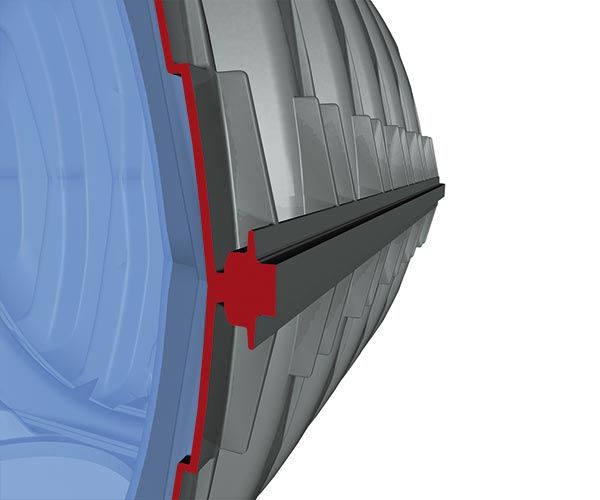

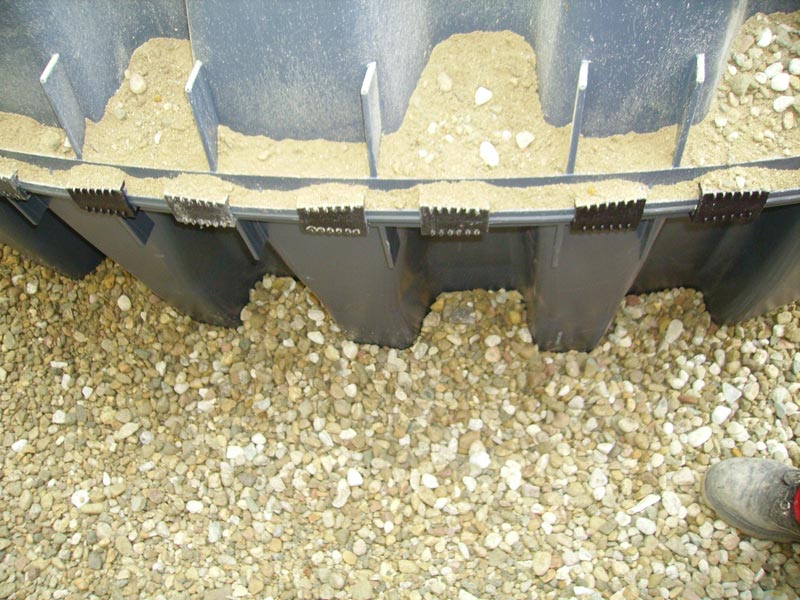

Стабилизиращ и самоанкериращ H-профил

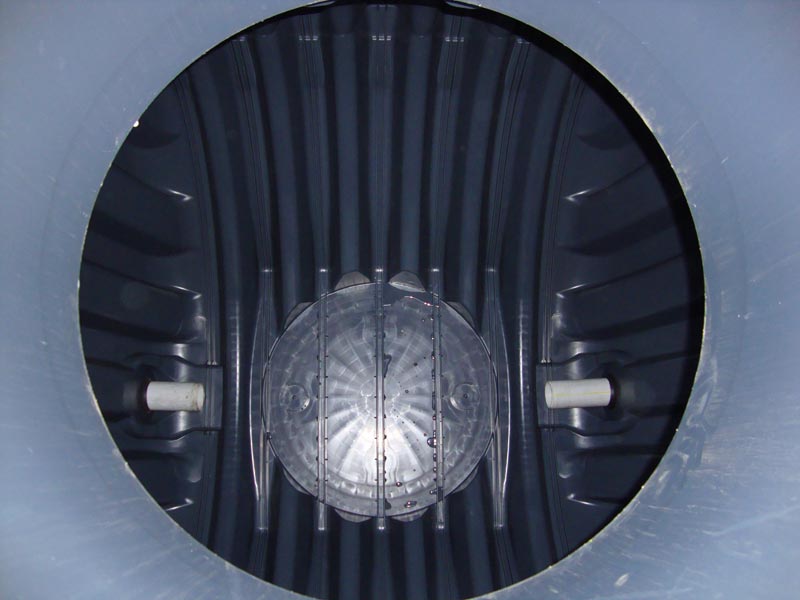

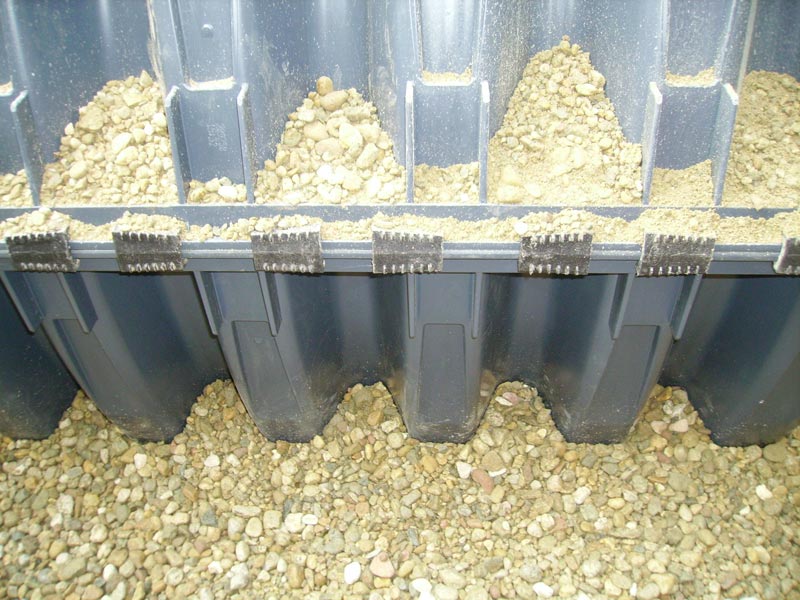

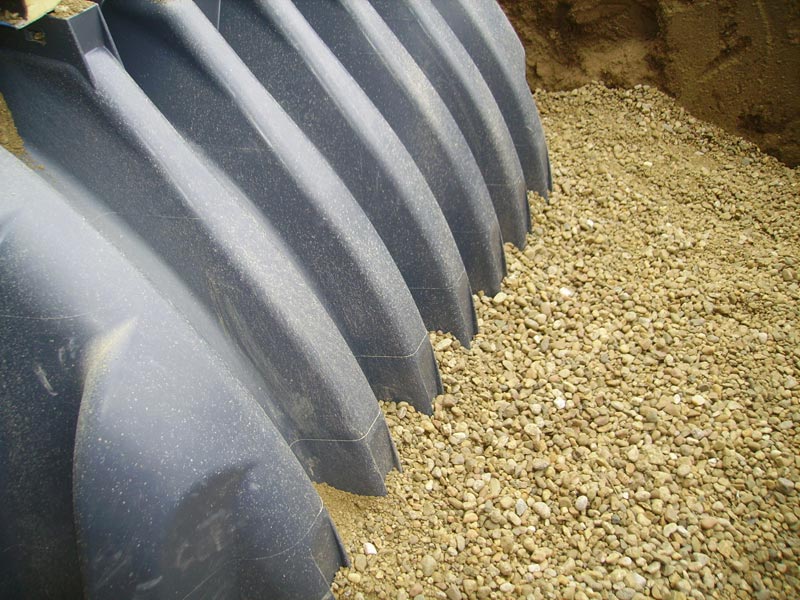

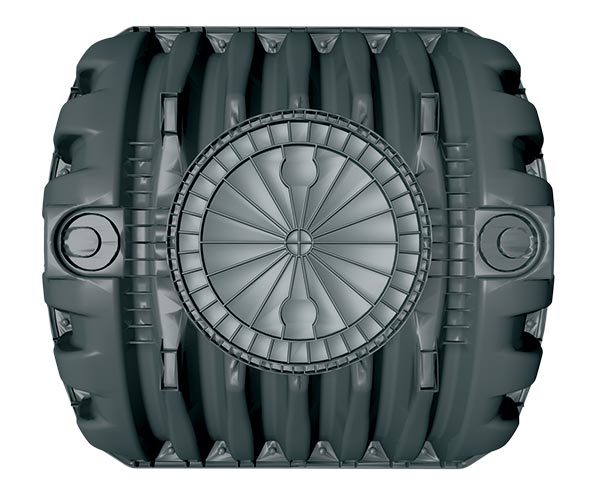

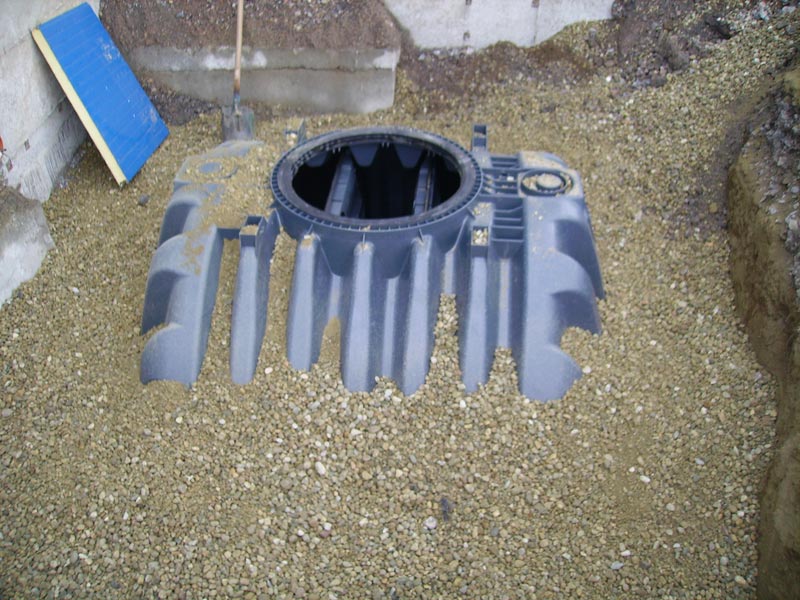

Оребрено дъно срещу високи подпочвени води





Опции и аксесоари за "Carat S" резервоари

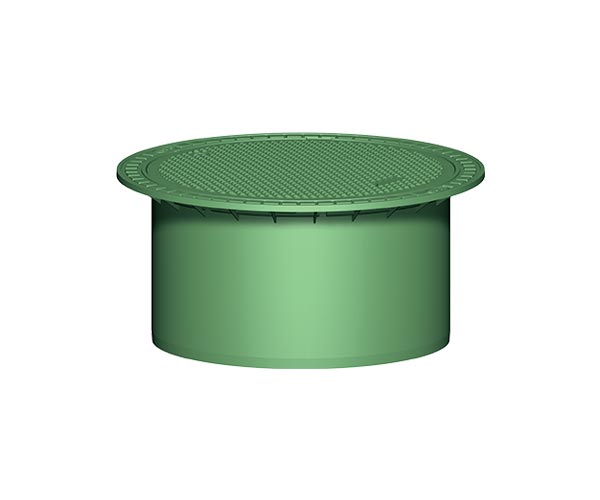

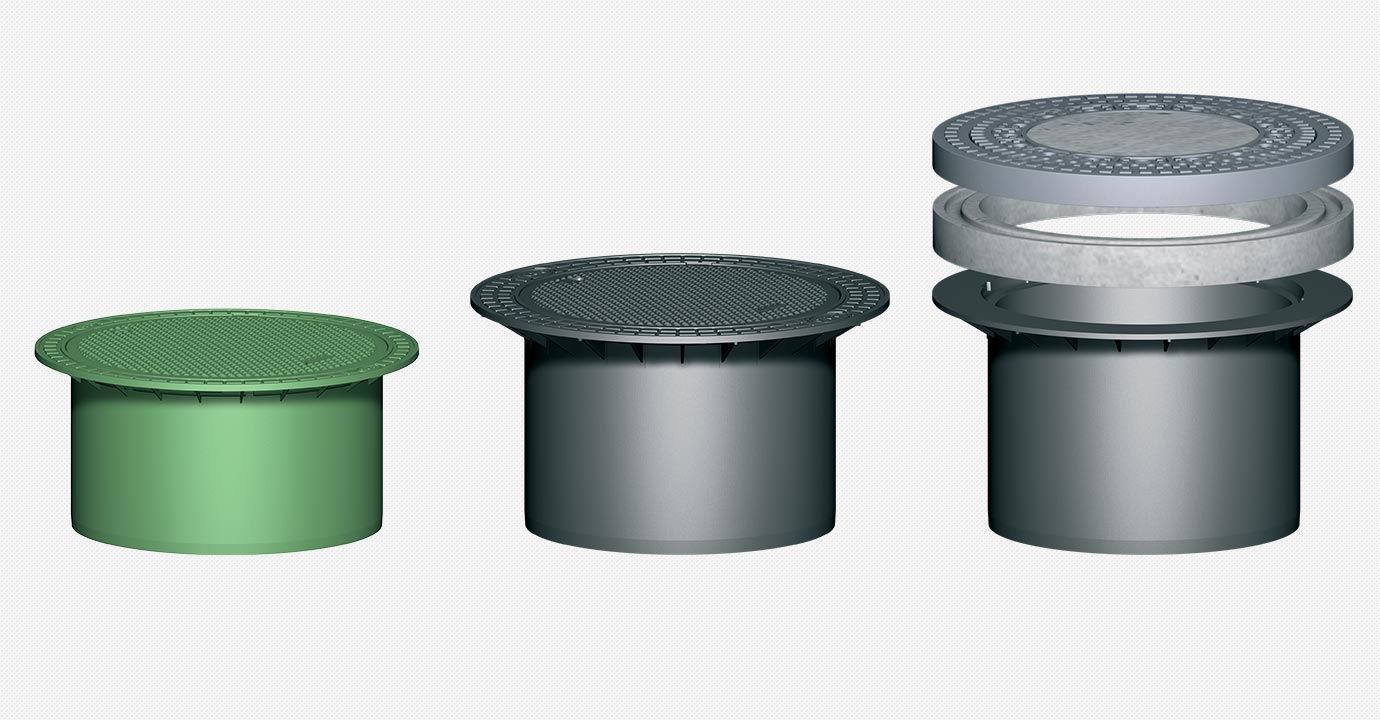

"Mini" телескопична шахта с ПП капак за пешеходци

"Mini" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 20 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 778 мм

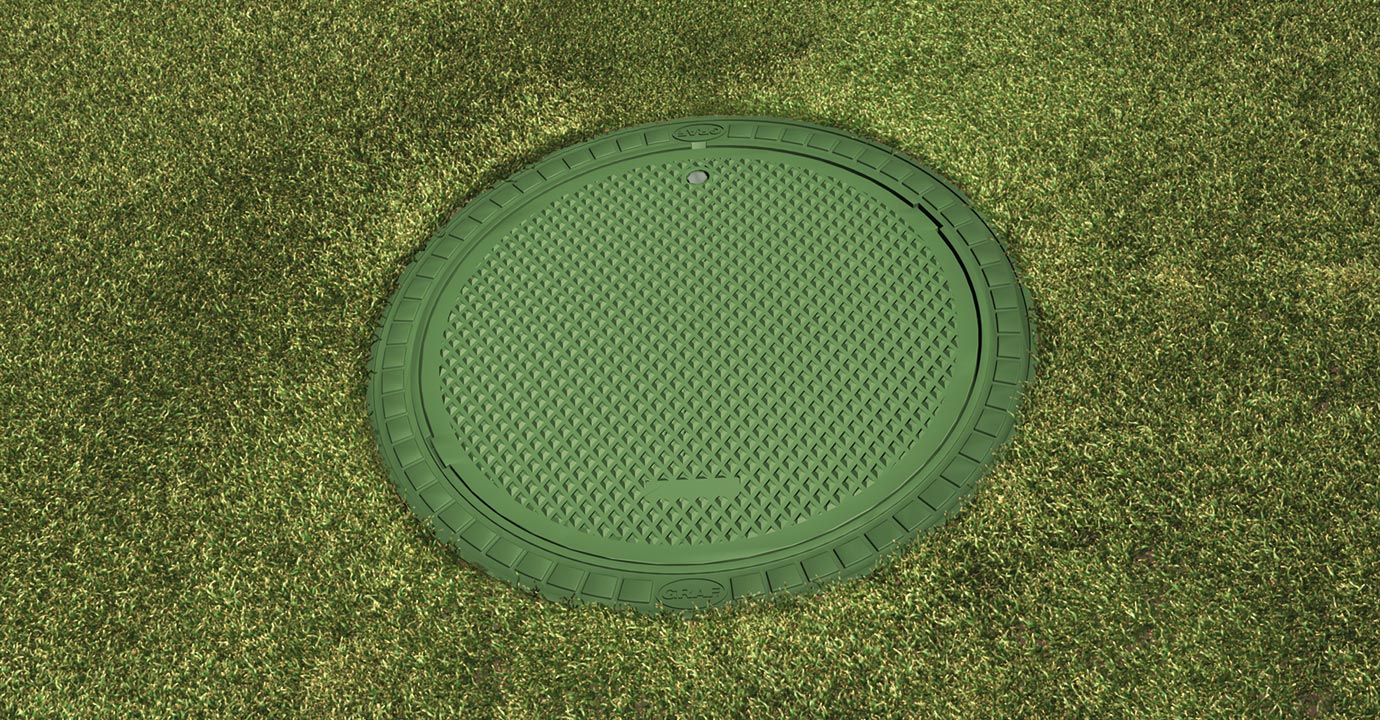

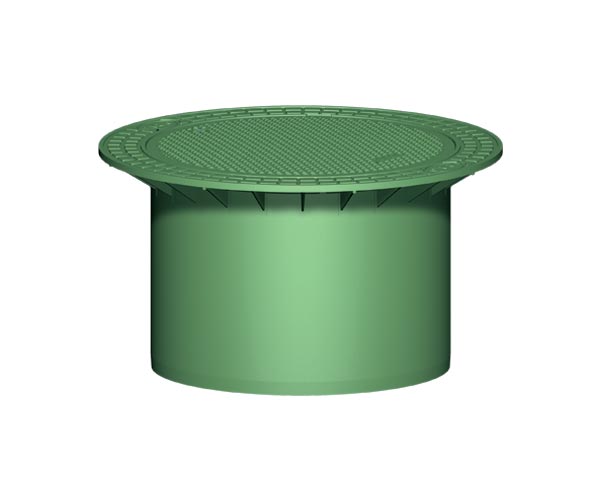

"Maxi" телескопична шахта с ПП капак за пешеходци

"Maxi" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 30 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 850 мм

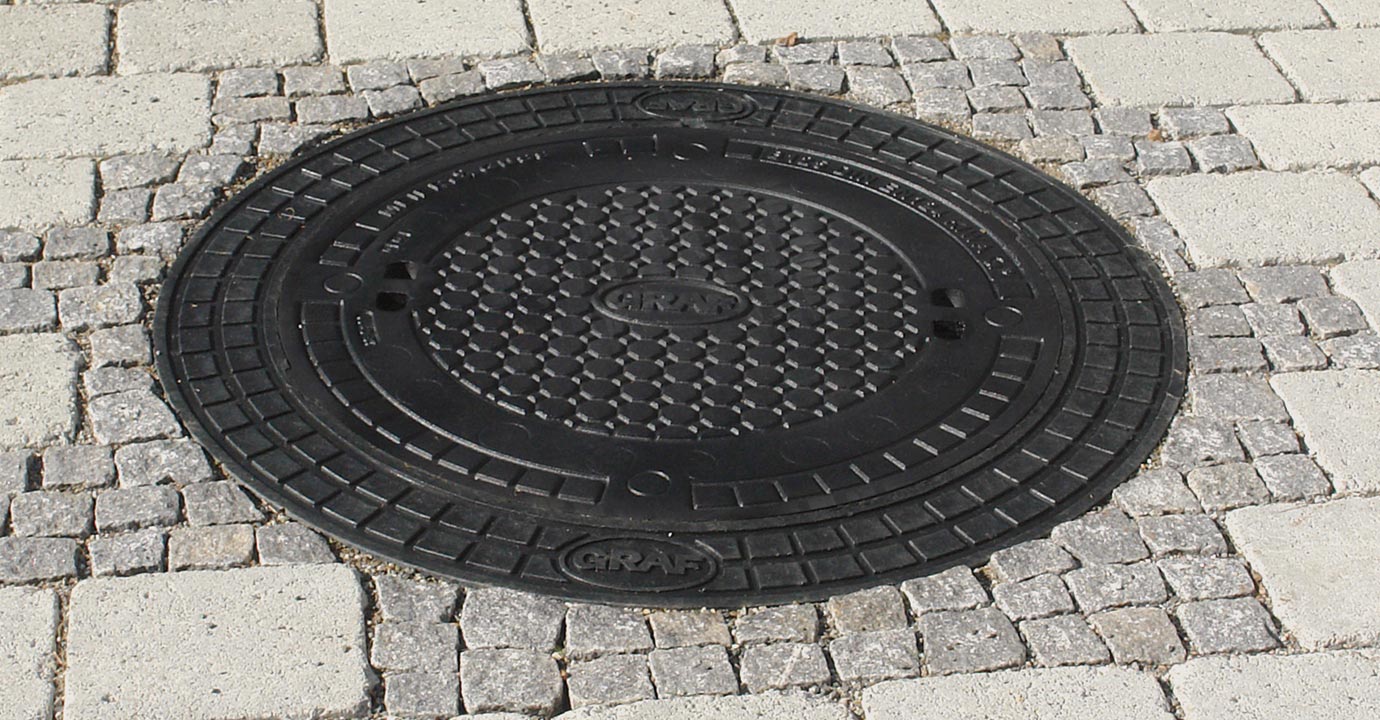

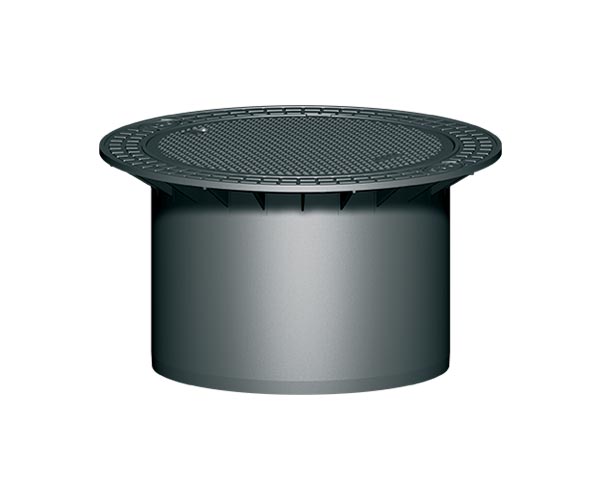

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили - регулира се от 5 до 30 см; натоварване 3500 кг; вътрешно Ø 600 мм; външно Ø 850 мм

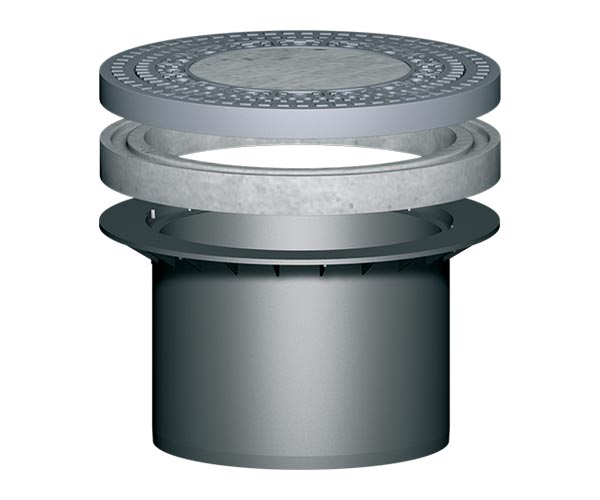

"Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили "Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили - регулира се от 5 до 30 см; натоварване 40 т; вътрешно Ø 600 мм; външно Ø 855 мм

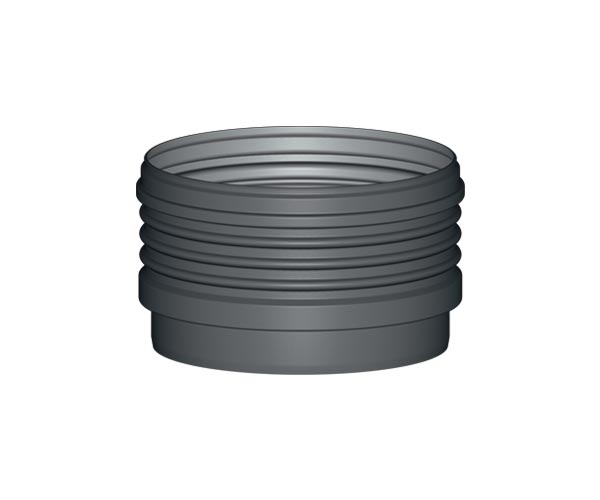

Удължение с уплътнение 300 мм

Удължение с уплътнение 300 мм

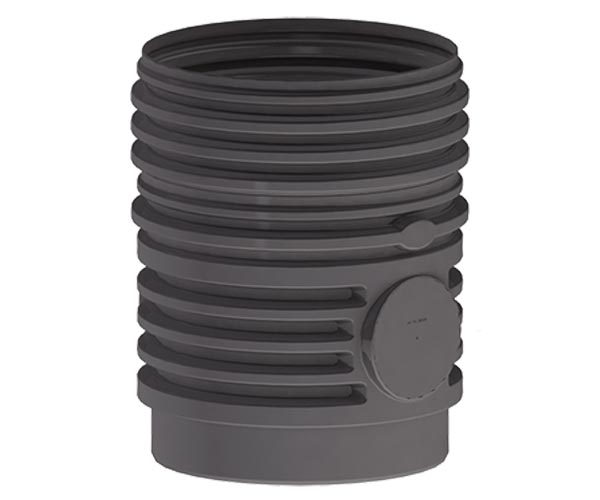

Удължение с уплътнение 500 / 700 / 1000 мм Удължение с уплътнение 500 / 700 / 1000 мм

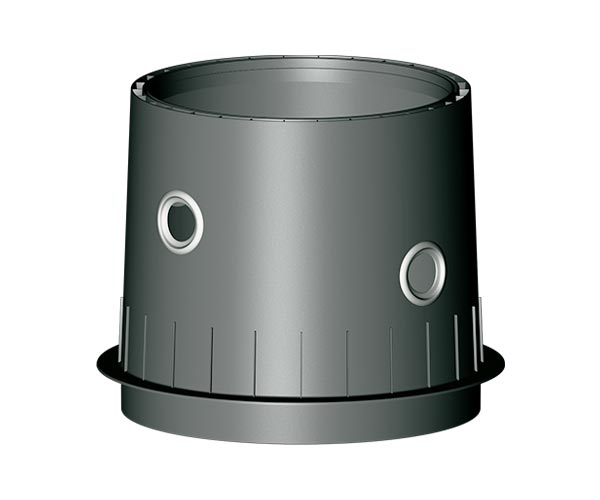

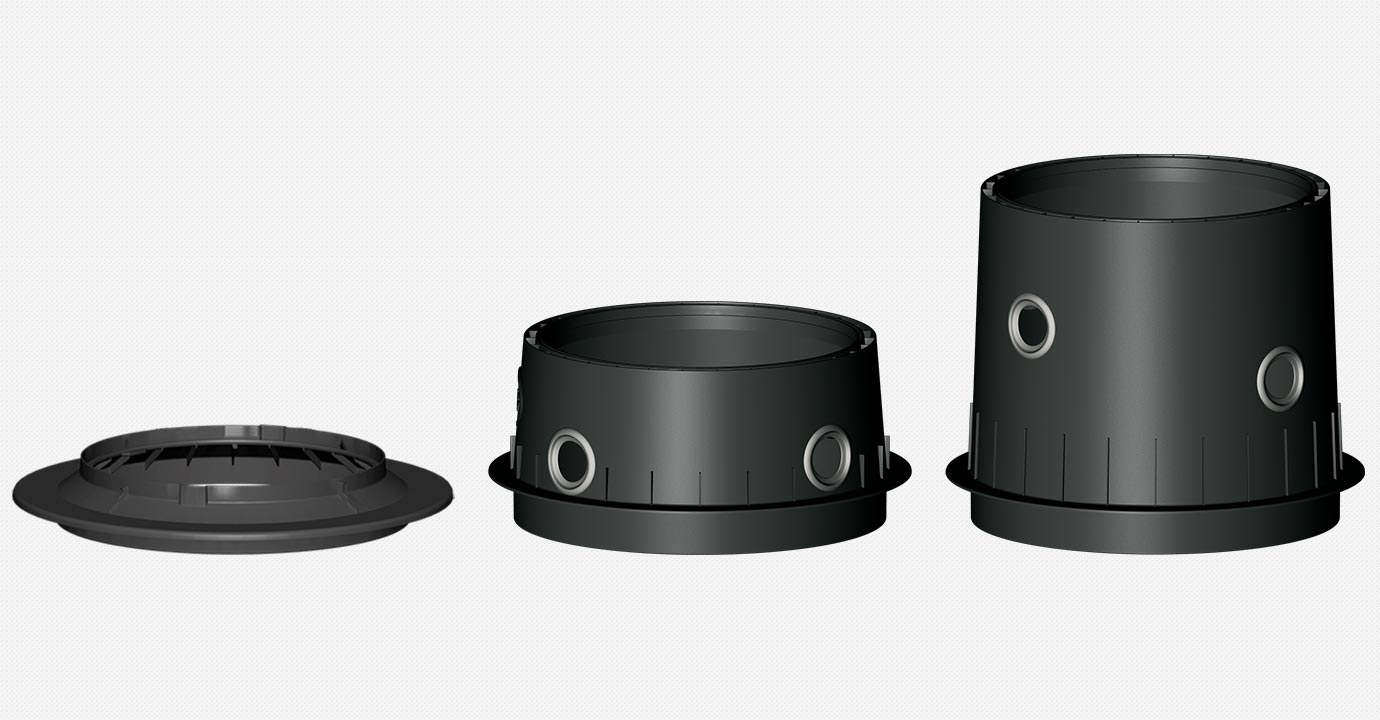

"Maxi" гърловина за "Carat S" резервоари "Maxi" гърловина за "Carat S" резервоари, височина 610 мм

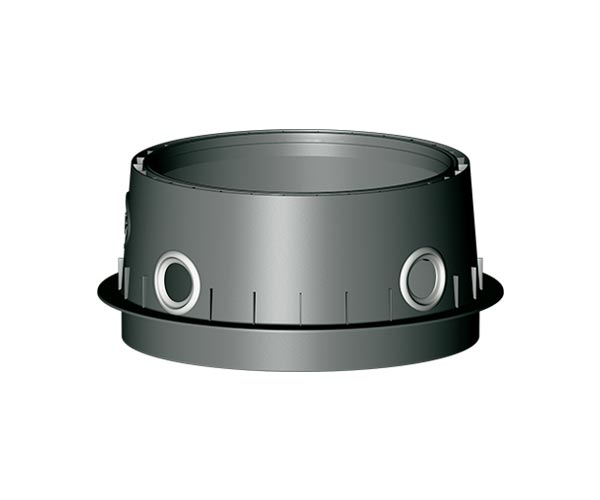

"Mini" гърловина за "Carat S" резервоари "Mini" гърловина за "Carat S" резервоари, височина 285 мм

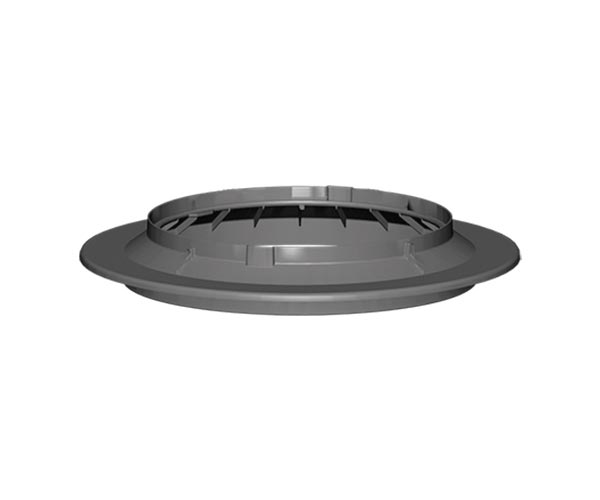

"Micro" гърловина за "Carat S" резервоари "Micro" гърловина за "Carat S" резервоари, височина 90 мм

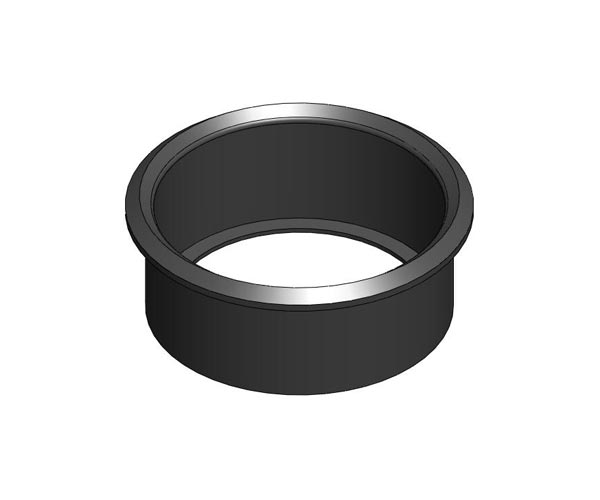

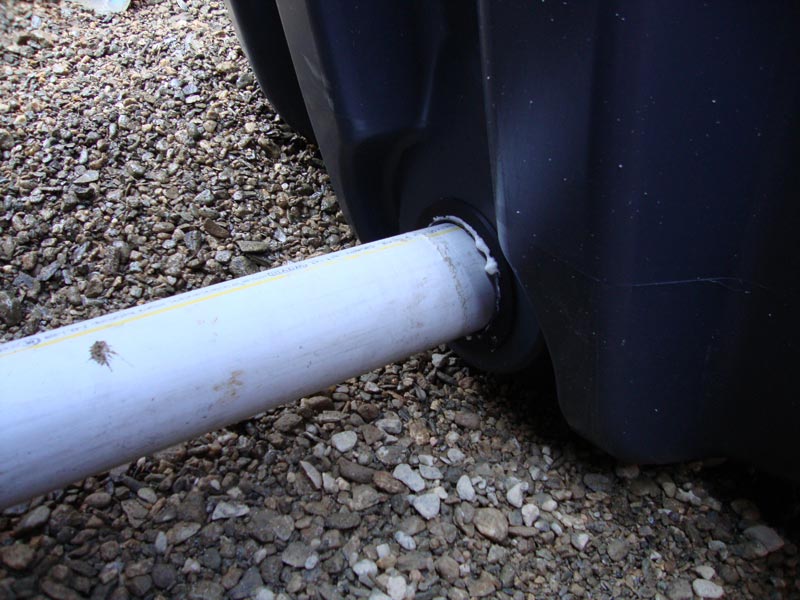

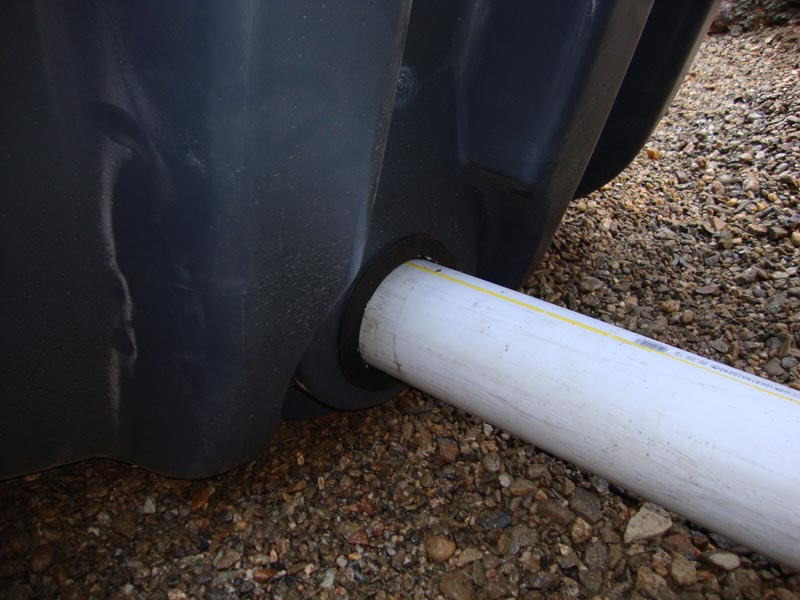

Гумено уплътнение за връзка на резервоарите с PVC тръби Гумено уплътнение за връзка на резервоарите с PVC тръби, размери DN 70 / 100 / 150 / 200 / 300
