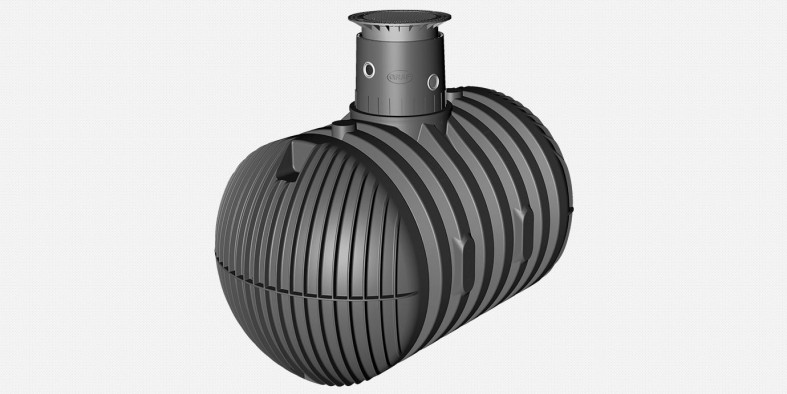

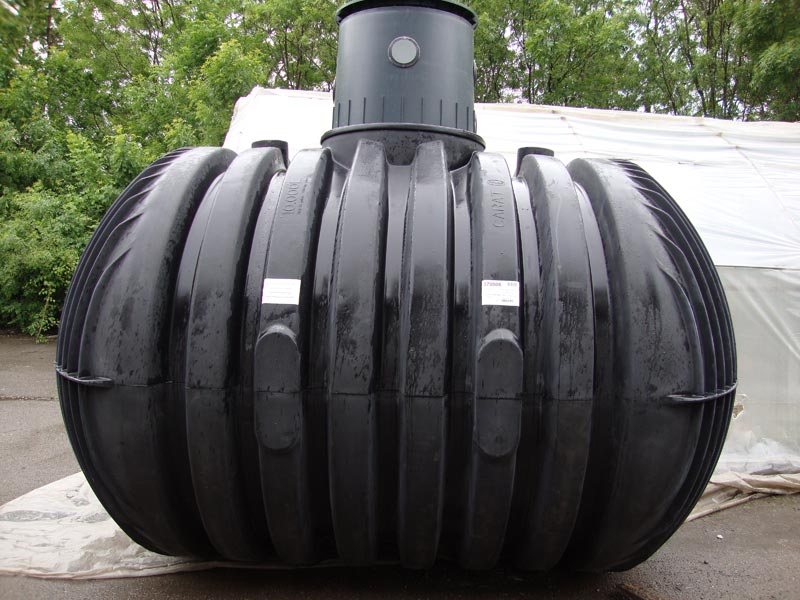

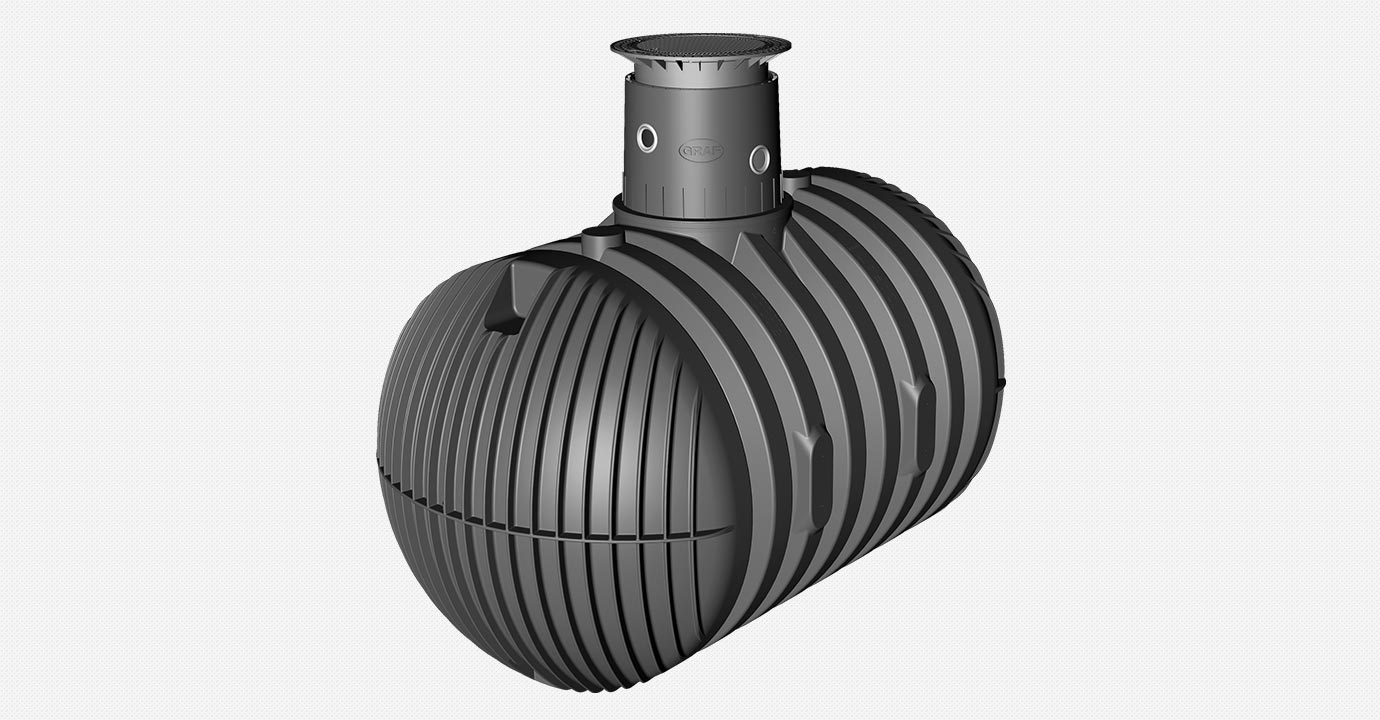

Carat XL резервоари 8500-10000 л

за подземен монтаж подходящи за питейни и отпадъчни води

"Carat XL" резервоарите са изработени от полиетилен с висока плътност (PEHD) по метода на ротационно леене. Това ги прави изключително подходящи за подземен монтаж. Минималната степен на деформация и високата якост на материала осигуряват стабилност и дълъг експлоатационен период на резервоарите.

  • Технически характеристики
  • Условия за монтаж
  • Предимства
  • Опции



Описание на резервоари за подземен монтаж "Carat XL"


Резервоари за подземен монтаж "Carat XL"

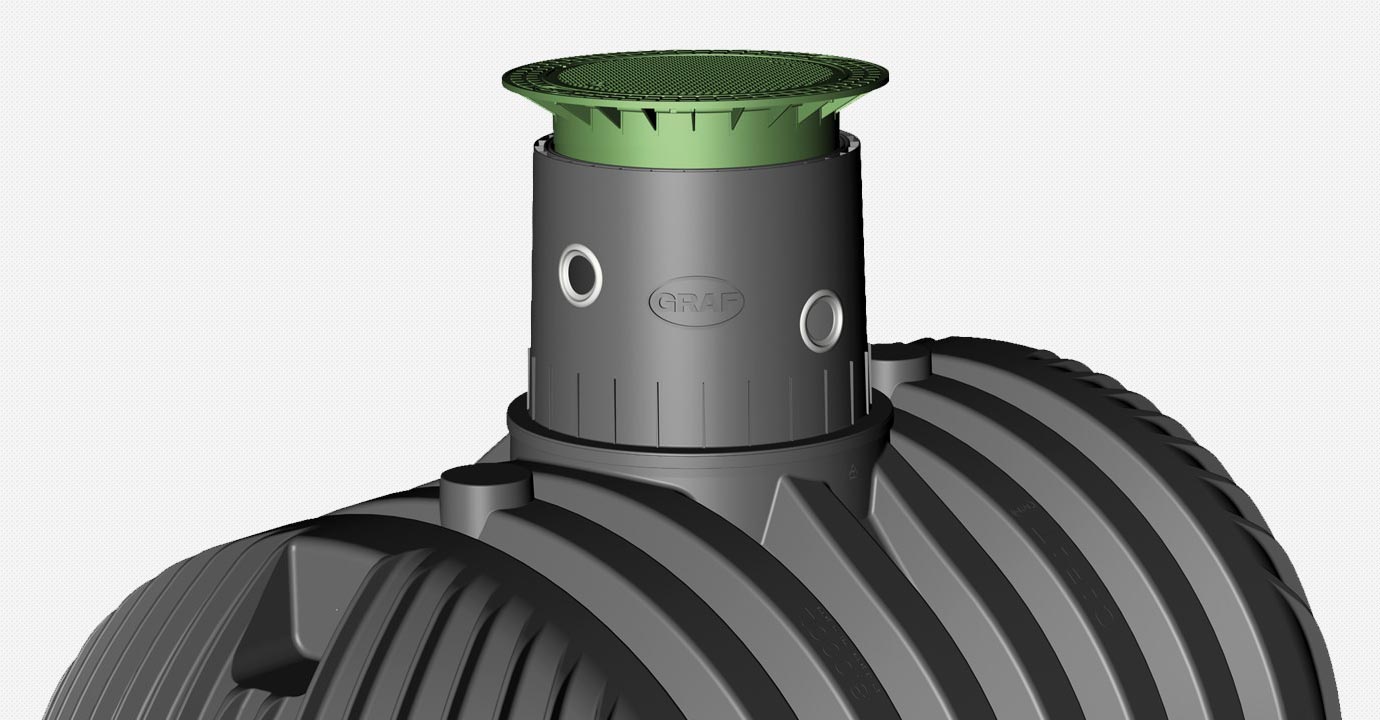

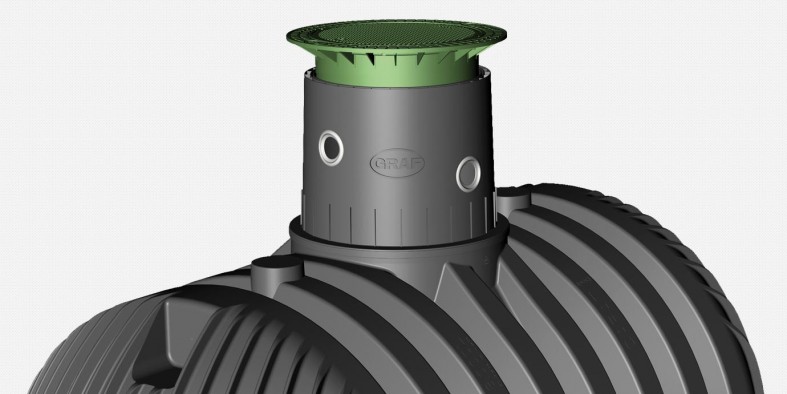

Резервоарите "Carat XL" са специално разработени за подземен монтаж. Оптималната геометрия осигурява голяма стабилност и висока поносимост на натоварване, когато резервоарът е празен (земно покритие 2 м). Изцяло вертикалното оребряване позволява монтаж без допълнително укрепване (бетониране) в зони с високи подпочвени води и в зони с натоварване от тежкотоварни автомобили (камиони до 40 тона). Резервоарът е стандартно оборудван с гърловина и телескопична шахта с капак, което позволява лесното изравняване на капака с нивото на терена.

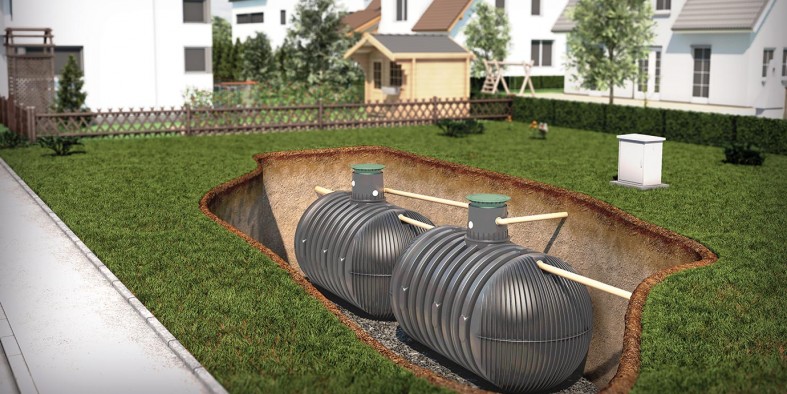

Основното приложение на "Carat XL" резервоари е за събиране на питейни, дъждовни и отпадъчни води.

Технически характеристики на Carat XL резервоари

Обем

[ltrs]

Дължина

[L - mm]

Ширина

[B - mm]

Височина

[H - mm]

Височина на

гърло [mm]

Вътрешно Ø на

гърло [mm]

Маса

[kg]

Чертежи

DWG PDF
8 500 3500 2040 2085 610 / 285 600 355
10 000 3520 2240 2285 610 / 285 600 410

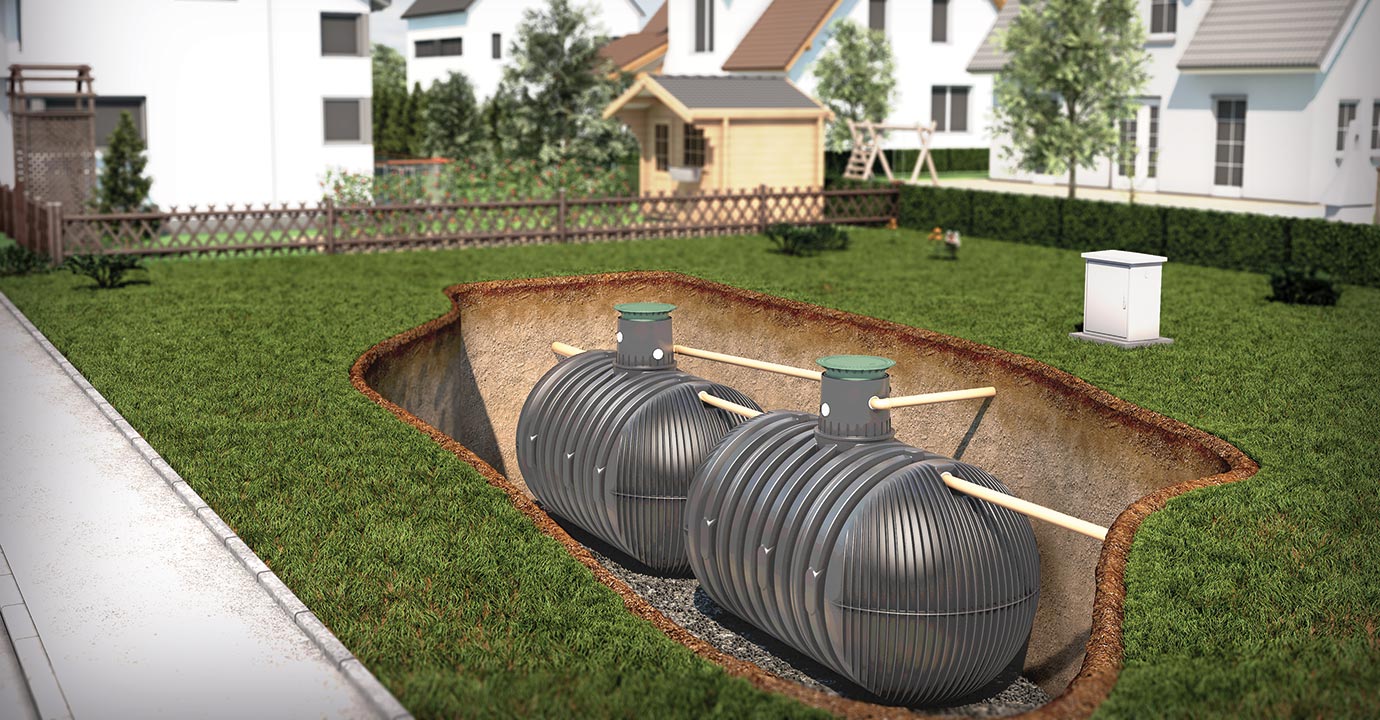

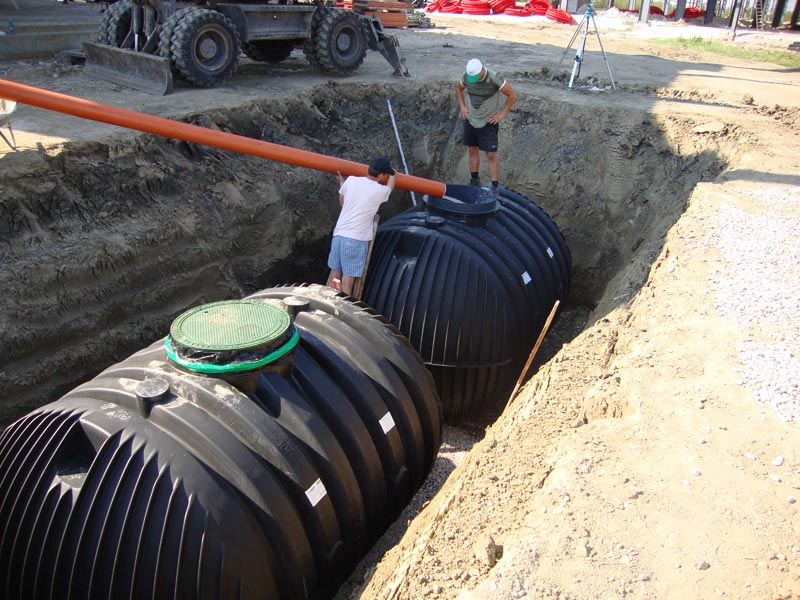

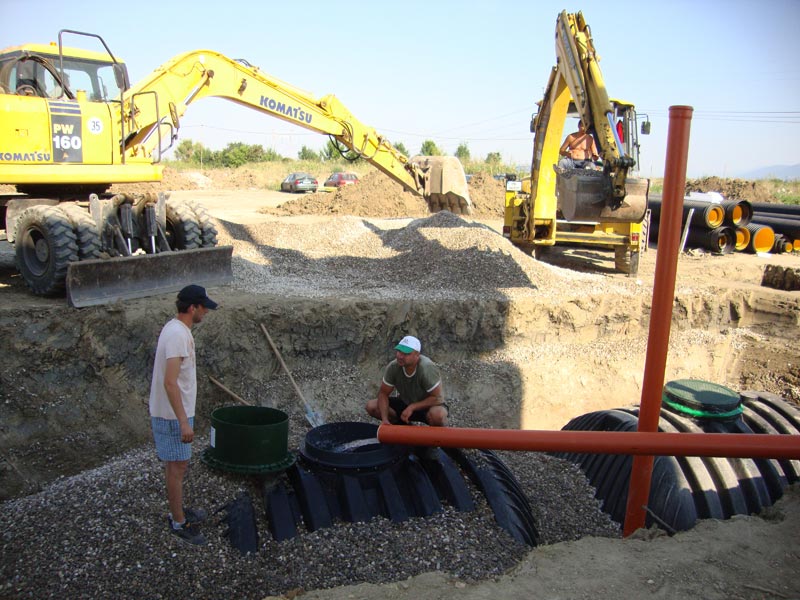

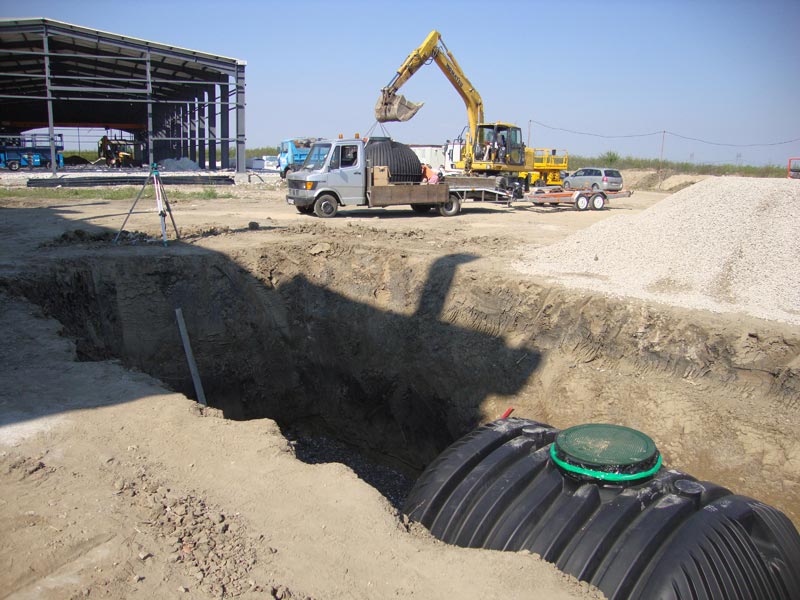

Условия за монтаж на "Carat XL" резервоари


Земно покритие на резервоарите в зависимост от натоварването и подпочвените води

Carat XL резервоари

Максимално земно покритие

(без подпочвени води и натоварване от автомобили)

2000 мм
Максимално осово натоварване 8 т
Максимално натоварване от автомобили 12 т (по-високо натоварване при запитване)
Земно покритие при натоварване от автомобили 800 - 2000 мм
Стабилност при подпочвени води до средата на резервоара
Земно покритие при подпочвени води 800 - 2000 мм

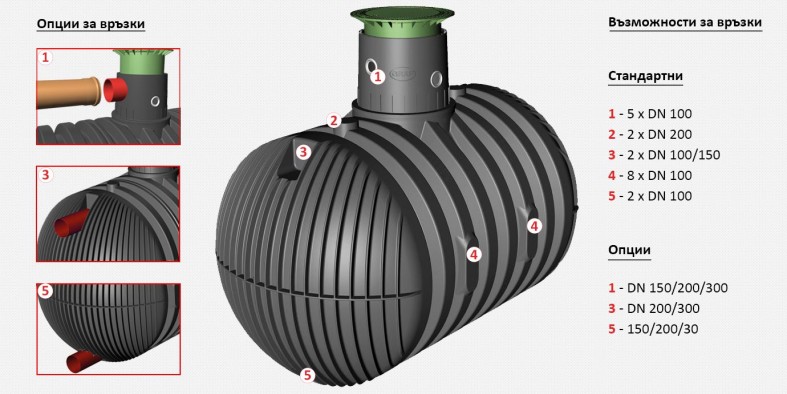

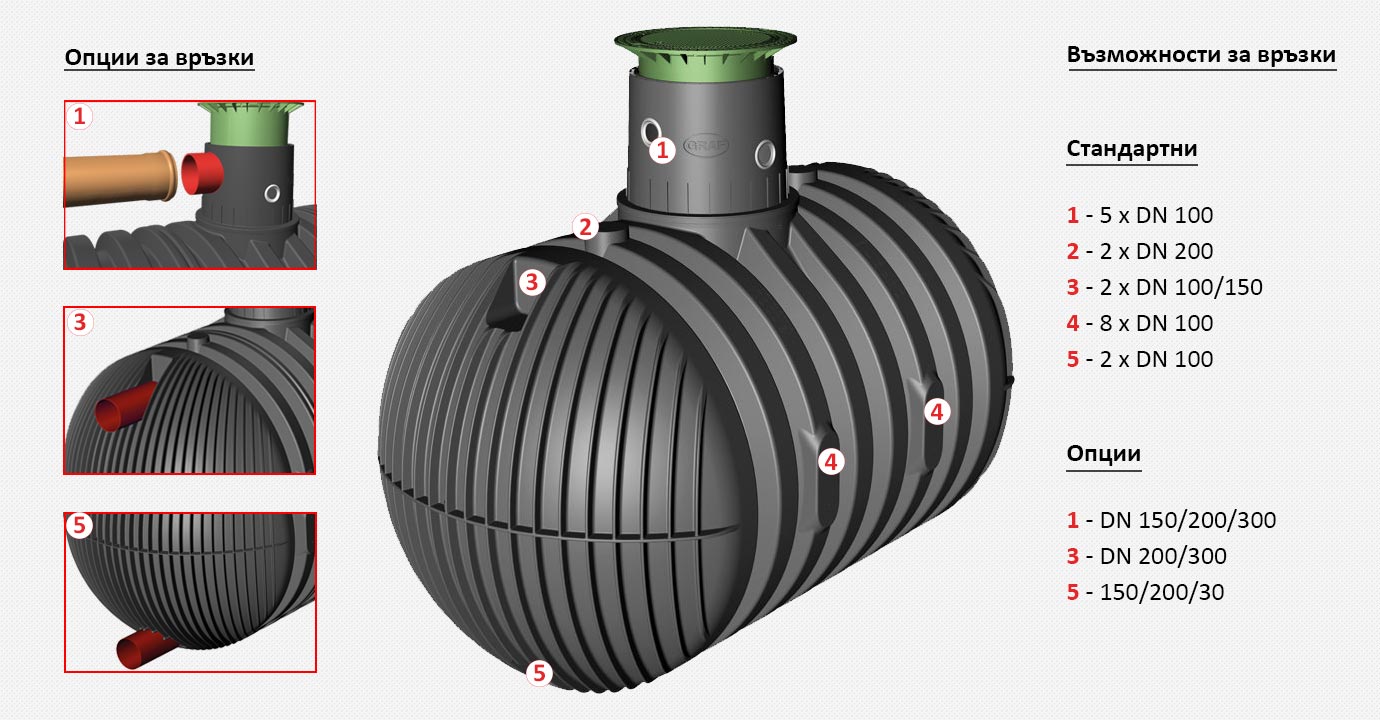

Възможност за връзки DN 100 / 150 / 200





Предимства на Carat XL резервоарите


  • Метод на производство - ротационно леене
  • Материал - полиетилен с висока плътност (HDPE)

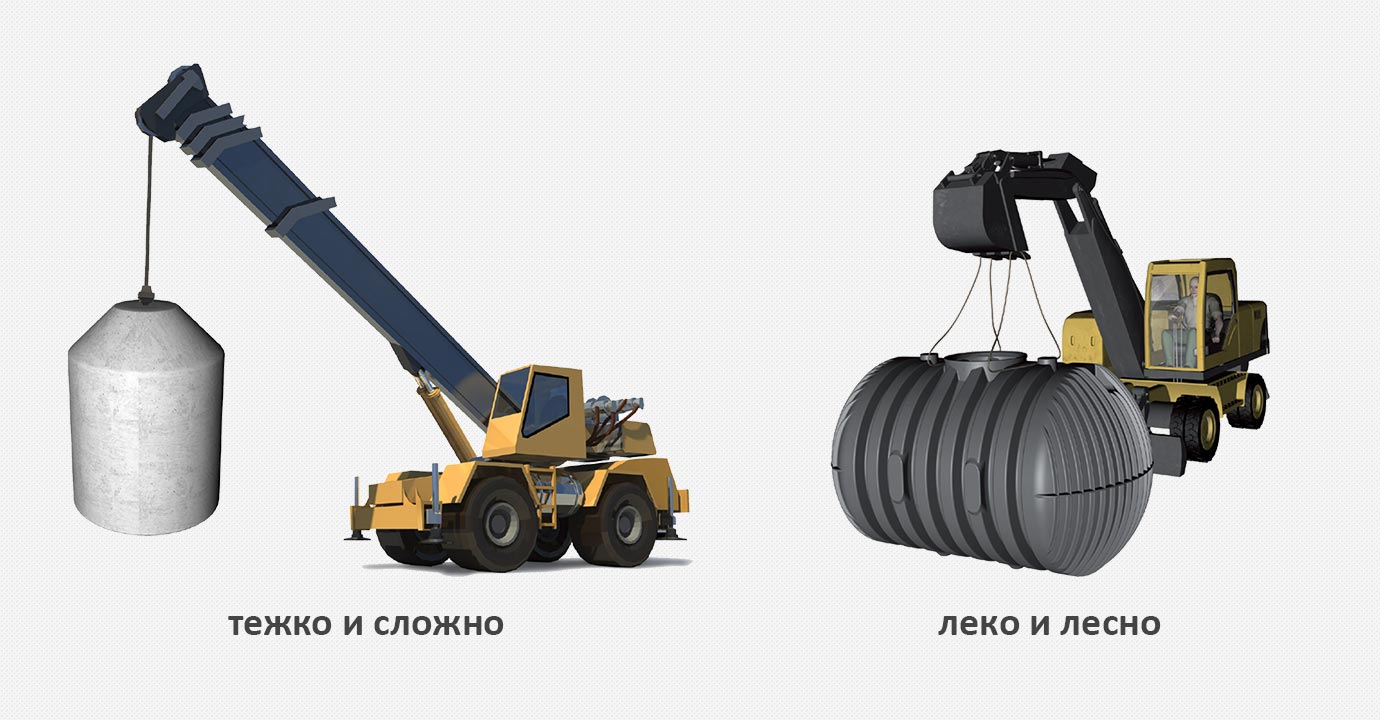

  • По-лек в сравнение с бетонните и металните резервоари
  • Телескопична шахта с капак – възможност за много лесно изравняване на капака с нивото на терена
  • Монтаж без допълнително укрепване или бетониране
  • Издържа на натоварване от тежкотоварни автомобили (до 40 тона) без допълнително бетониране

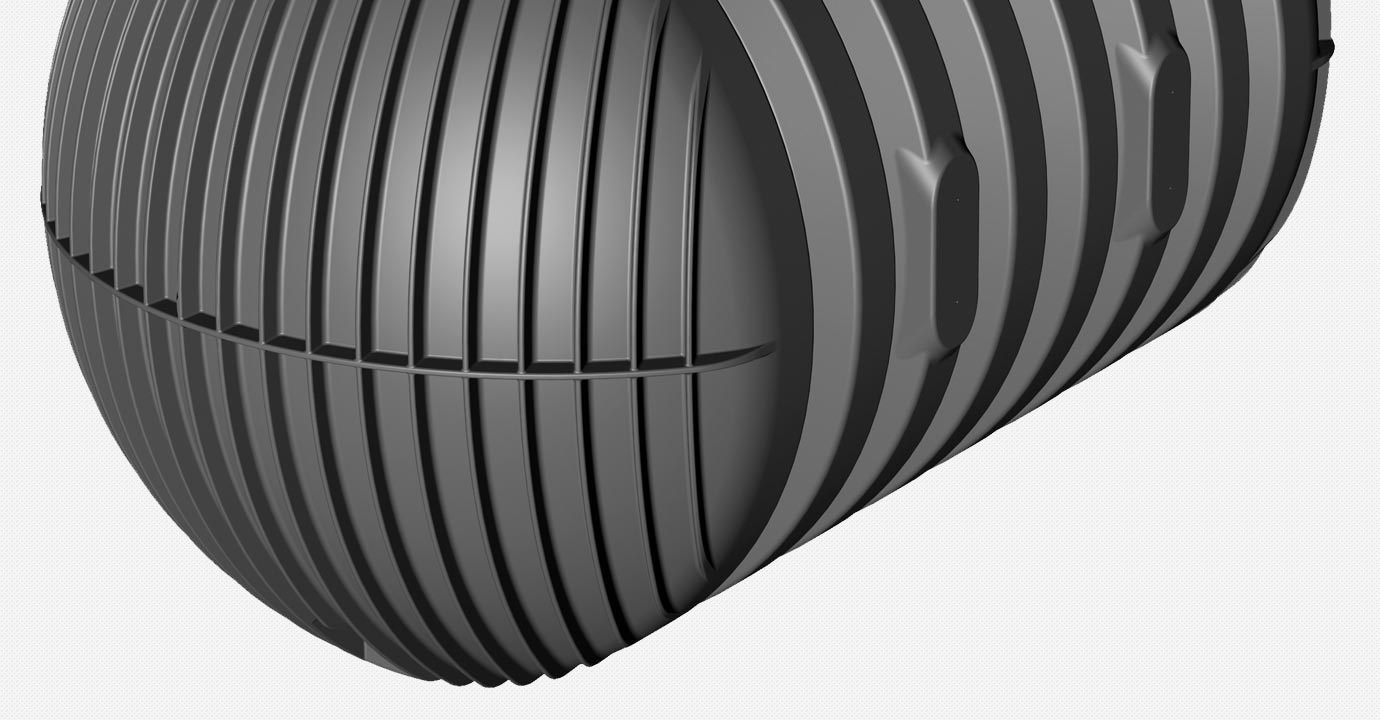

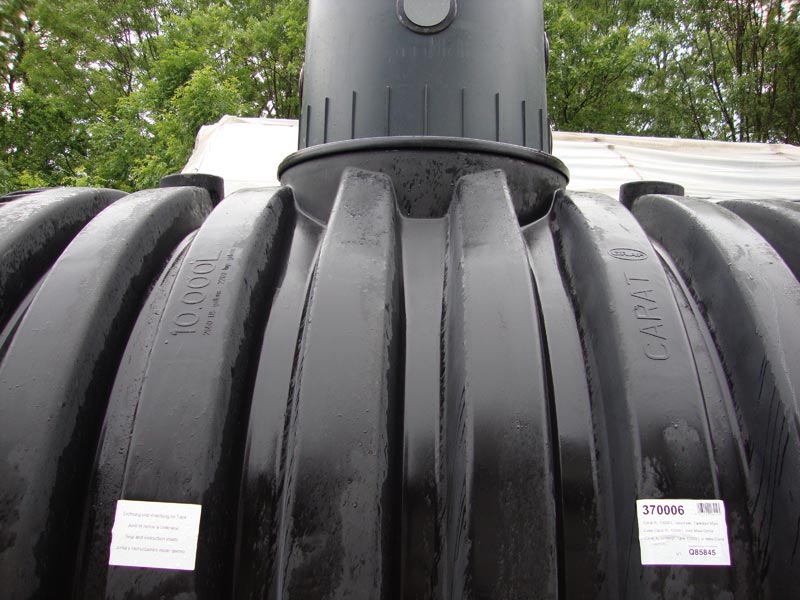

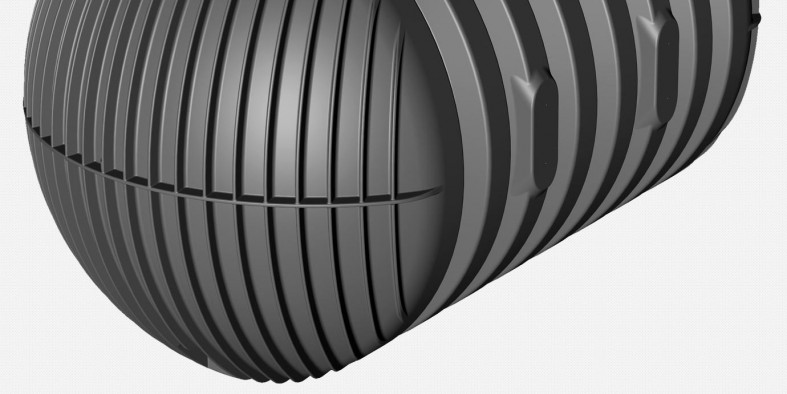

  • Вертикално оребряване от всички страни на резервоара
  • Висока устойчивост при подпочвени води - самоанкериращо устройство
  • Сертифицирани за съхранение на питейна вода

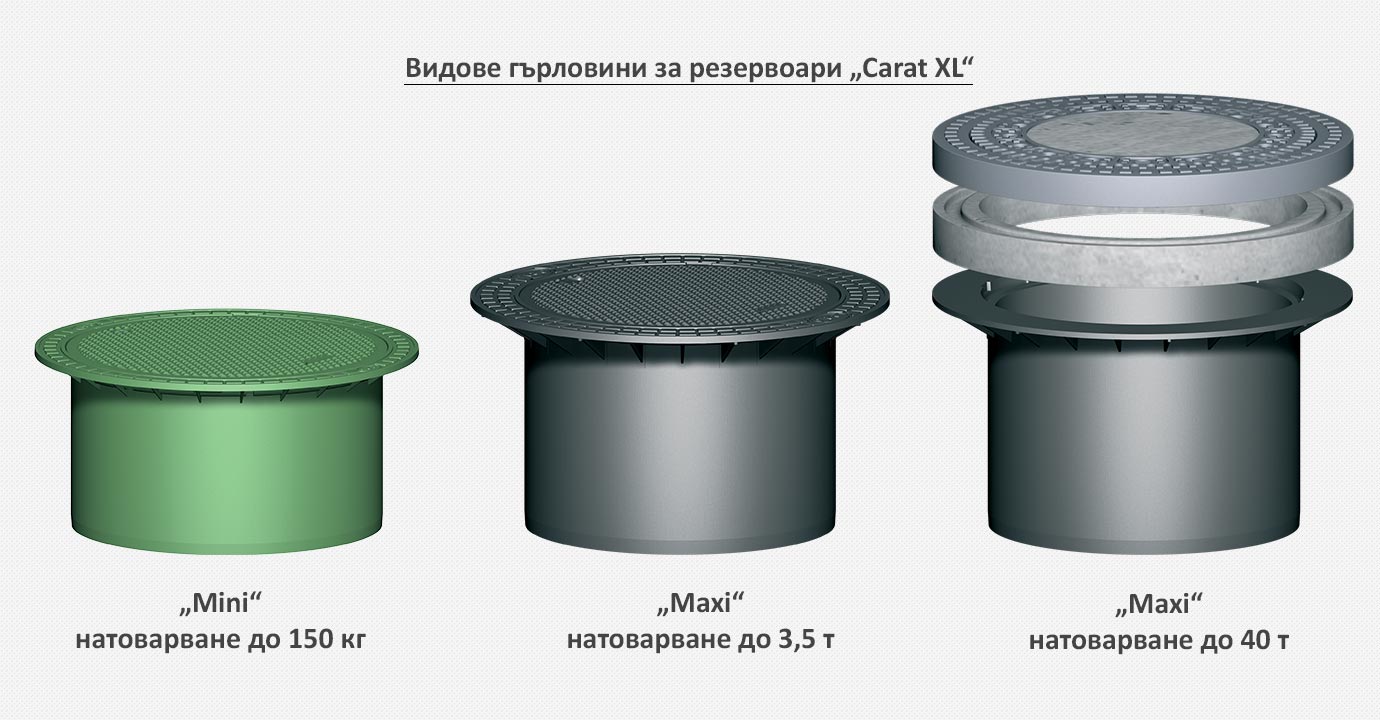

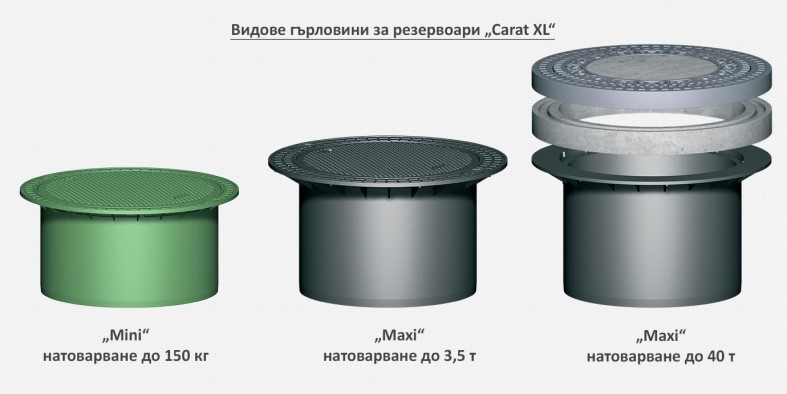

Опции и аксесоари за "Carat XL" резервоари


"Mini" телескопична шахта с ПП капак за пешеходци

"Mini" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 20 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 778 мм


"Maxi" телескопична шахта с ПП капак за пешеходци

"Maxi" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 30 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 850 мм

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили - регулира се от 5 до 30 см; натоварване 3500 кг; вътрешно Ø 600 мм; външно Ø 850 мм


"Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили "Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили - регулира се от 5 до 30 см; натоварване 40 т; вътрешно Ø 600 мм; външно Ø 855 мм
Удължение с уплътнение 300 мм

Удължение с уплътнение 300 мм


Удължение с уплътнение 500 / 700 / 1000 мм Удължение с уплътнение 500 / 700 / 1000 мм

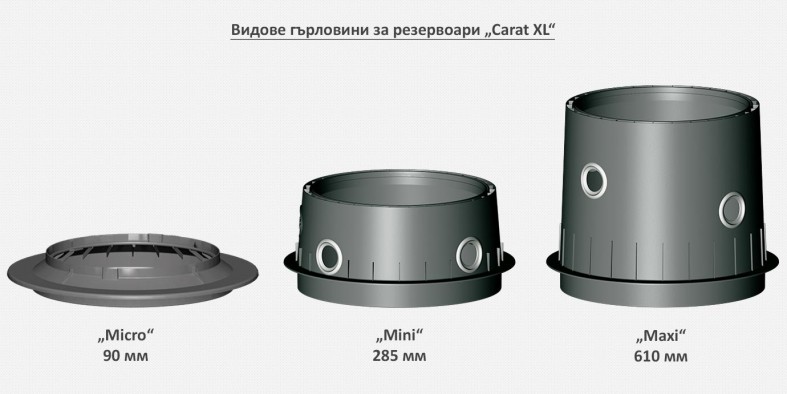

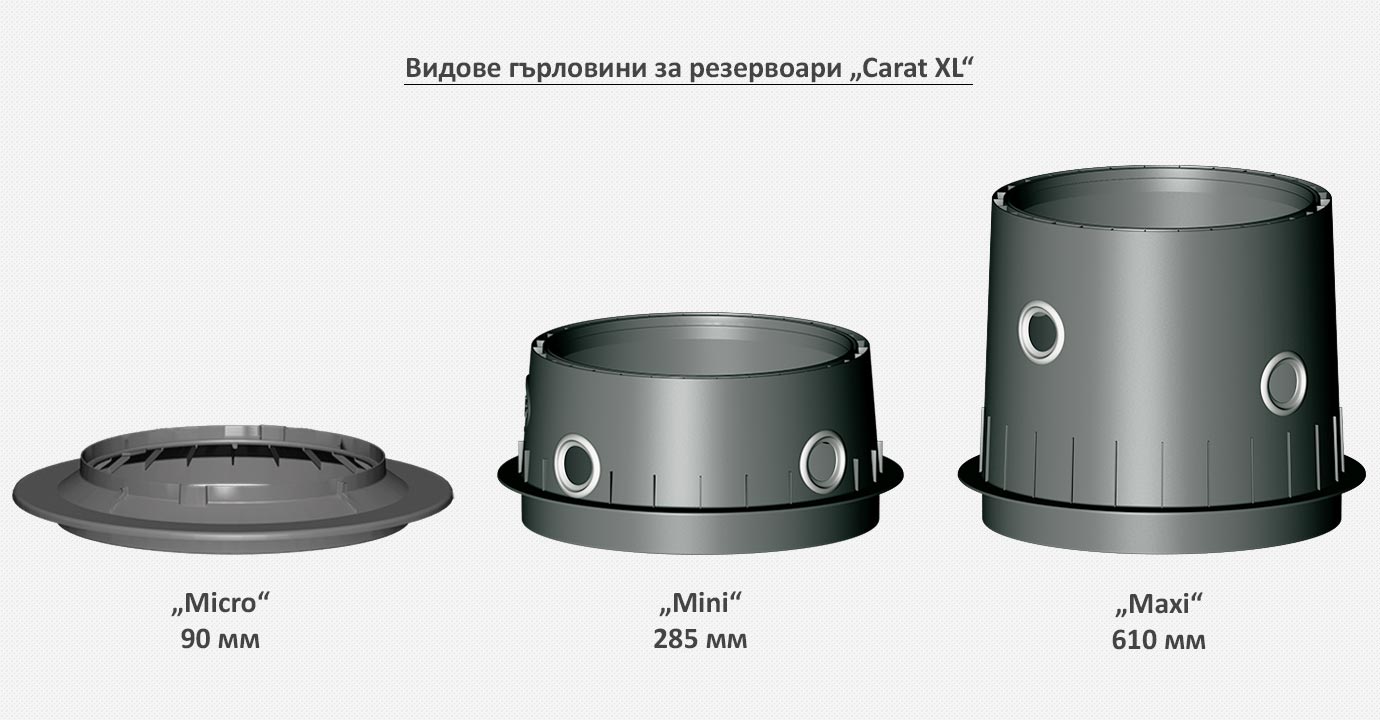

"Maxi" гърловина за "Carat S" резервоари "Maxi" гърловина за "Carat S" резервоари, височина 610 мм
"Mini" гърловина за "Carat S" резервоари "Mini" гърловина за "Carat S" резервоари, височина 285 мм
"Micro" гърловина за "Carat S" резервоари "Micro" гърловина за "Carat S" резервоари, височина 90 мм
Гумено уплътнение за връзка на резервоарите с PVC тръби Гумено уплътнение за връзка на резервоарите с PVC тръби, размери DN 70 / 100 / 150 / 200 / 300
