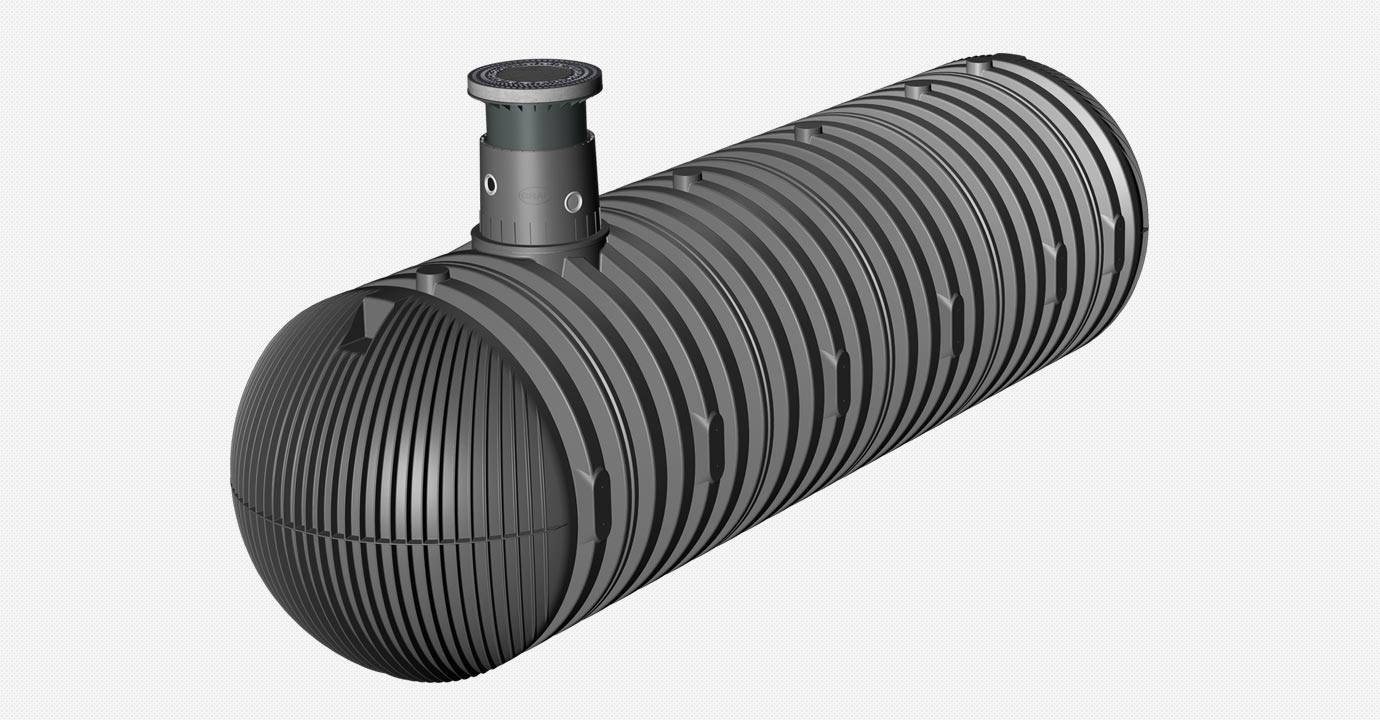

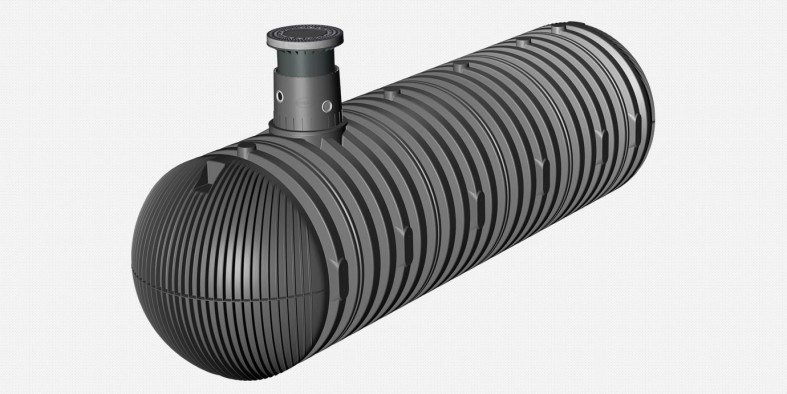

Carat XXL резервоари 16000-102000 л

за подземен монтаж подходящи за питейни и отпадъчни води

Резервоарите "Carat XXL" са изработени от полиетилен с висока плътност (PEHD) по метода на ротационно леене. Това ги прави изключително подходящи за подземен монтаж. Минималната степен на деформация и високата якост на материала осигуряват на резервоарите стабилност и дълъг експлоатационен период.

  • Технически характеристики
  • Условия за монтаж
  • Предимства
  • Опции



Описание на резервоари за подземен монтаж "Carat XXL"

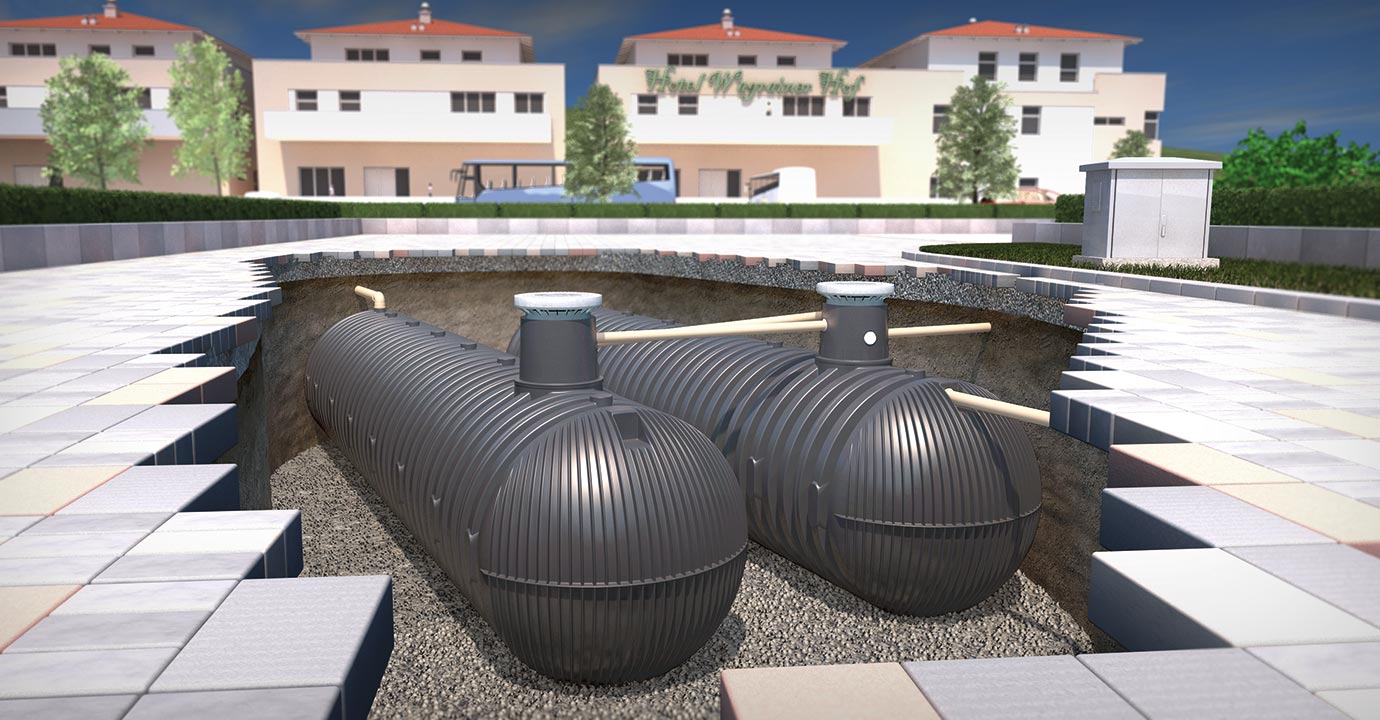

Резервоарите "Carat XXL" са специално разработени за подземен монтаж. Изцяло вертикалното оребряване позволява монтаж без допълнително укрепване (бетониране) в зони с високи подпочвени води и в зони с натоварване от тежкотоварни автомобили (камиони до 40). Дизайнът на резервоара осигурява голяма стабилност и висока поносимост на натоварване, през периодите когато резервоарът е празен (земно покритие 2 м). Резервоарът е стандартно оборудван с гърловина и телескопична шахта с капак, което позволява лесното изравняване на капака с нивото на терена.

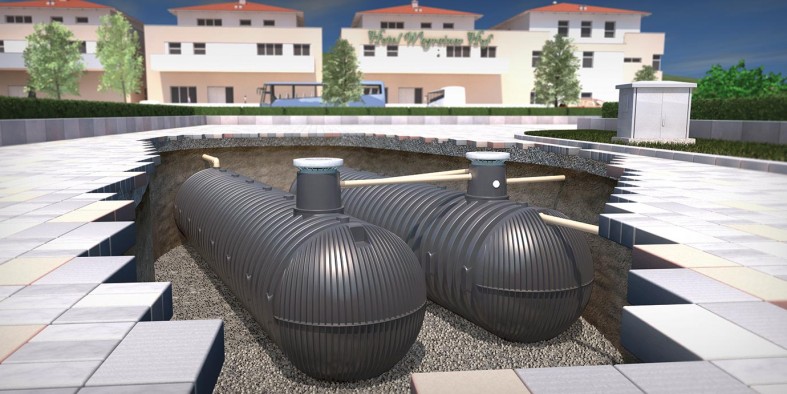

Основното приложение на "Carat XXL" резервоари е за събиране на питейни, дъждовни и отпадъчни води, както и за резервоар за противопожарни нужди.

Технически характеристики на Carat XL резервоари

Обем

[ltrs]

Дължина

[mm]

Ширина

[mm]

Височина

[mm]

Височина на

гърло [mm]

Вътрешно Ø на

гърло [mm]

Маса

[kg]

Чертежи

DWG PDF
16 000 4660 2500 2550 610 / 285 600 805
22 000* 6145 2500 2550 610 / 285 600 1015
26 000 7045 2500 2550 610 / 285 600 1150
32 000* 8530 2500 2550 610 / 285 600 1360
36 000 9430 2500 2550 610 / 285 600 1495
42 000* 10915 2500 2550 610 / 285 600 1705
46 000 11815 2500 2550 610 / 285 600 1840
52 000* 13300 2500 2550 610 / 285 600 2050
56 000 14200 2500 2550 610 / 285 600 2185
62 000* 15685 2500 2550 610 / 285 600 2395
66 000 16585 2500 2550 610 / 285 600 2530
72 000* 18070 2500 2550 610 / 285 600 2740
76 000 18970 2500 2550 610 / 285 600 2875
82 000* 20455 2500 2550 610 / 285 600 3085
86 000 21355 2500 2550 610 / 285 600 3220
92 000* 22840 2500 2550 610 / 285 600 3430
96 000 23740 2500 2550 610 / 285 600 3565
102 000* 25225 2500 2550 610 / 285 600 3775

* Резеровари стандартно одобудвани с две ревизионни шахти



Условия за монтаж на резервоари "Carat XXL"


Земно покритие на резервоарите в зависимост от натоварването и подпочвените води

Carat XXL резервоари за подземен монтаж

Максимално земно покритие

(без подпочвени води и натоварване от автомобили)

2000 мм
Максимално осово натоварване 8 т
Максимално натоварване от автомобили 40 т (по-високо натоварване при запитване)
Земно покритие при натоварване от автомобили 800 - 2000 мм
Стабилност при подпочвени води до средата на резервоара
Земно покритие при подпочвени води 800 - 2000 мм

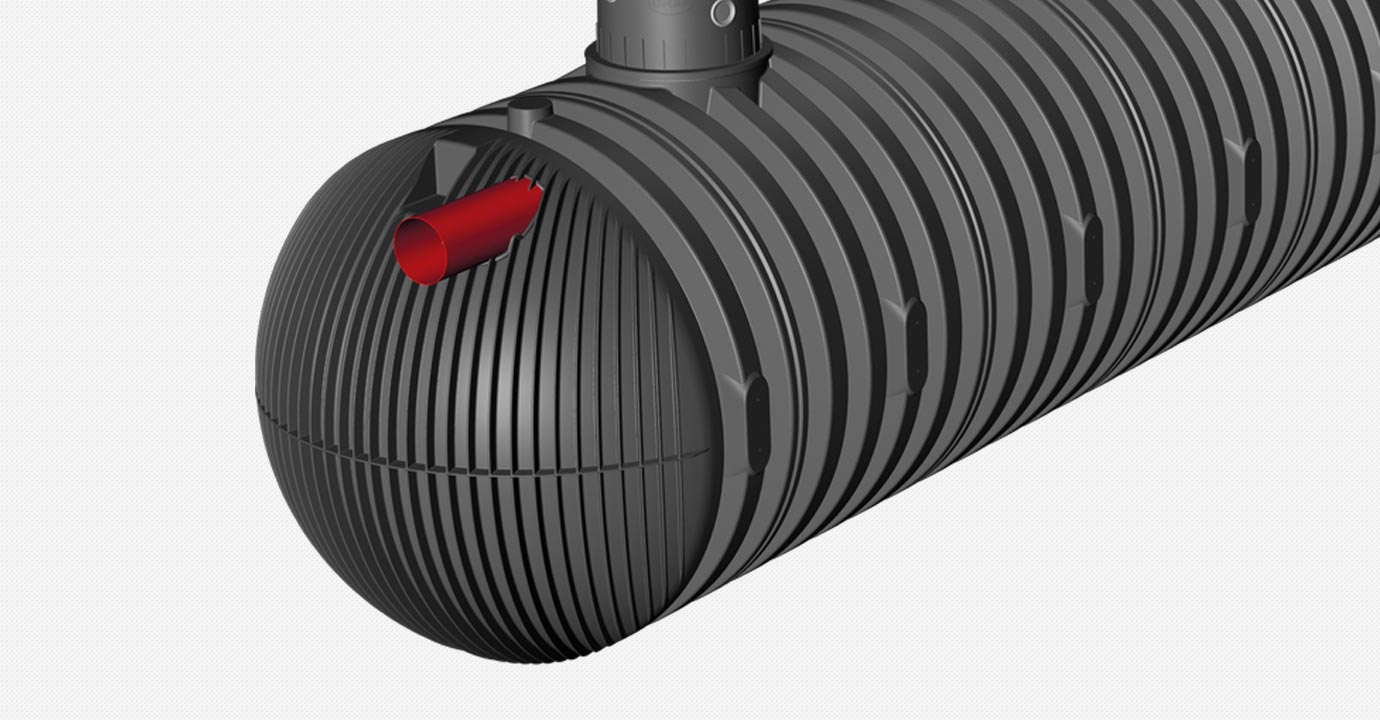

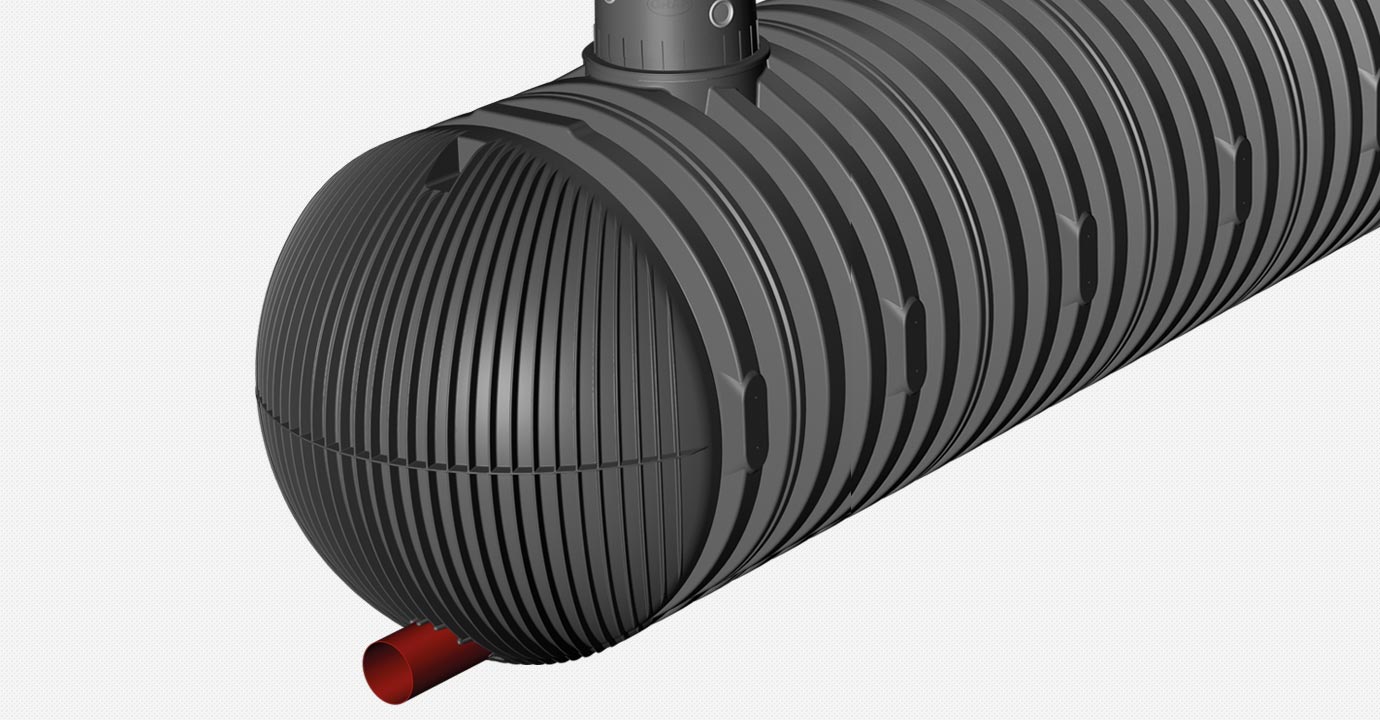

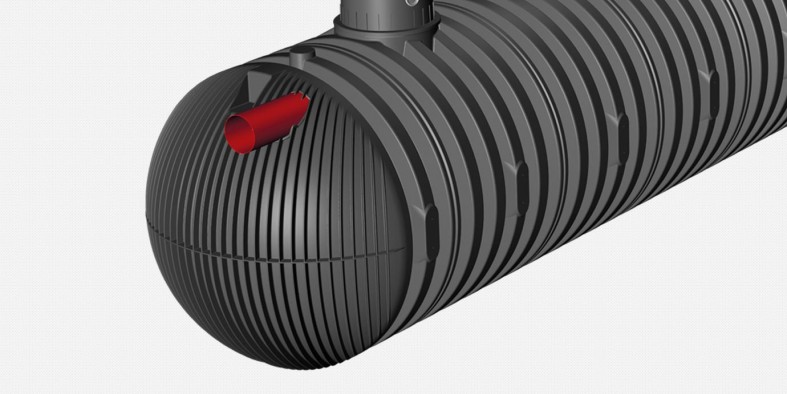

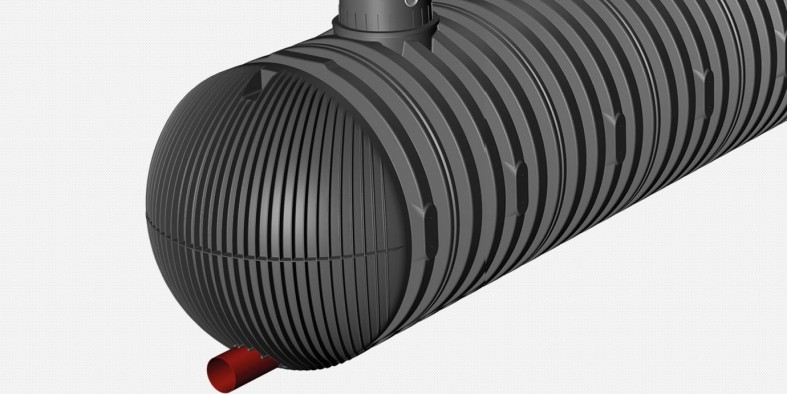

Възможност за връзки DN 100 / 150 / 200 (опция за DN 300)





Предимства на резервоари "Carat XXL"


  • Материал - полиетилен с висока плътност (PEHD)
  • Метод на призводство - ротационно леене
  • Много по-лек в сравнение с бетонните и металните резервоари

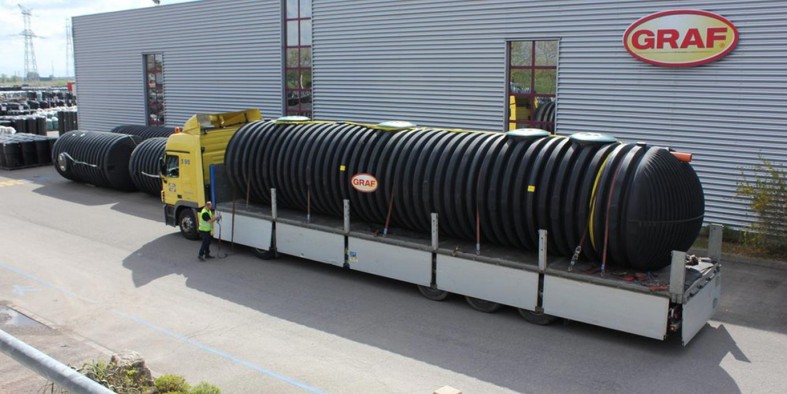

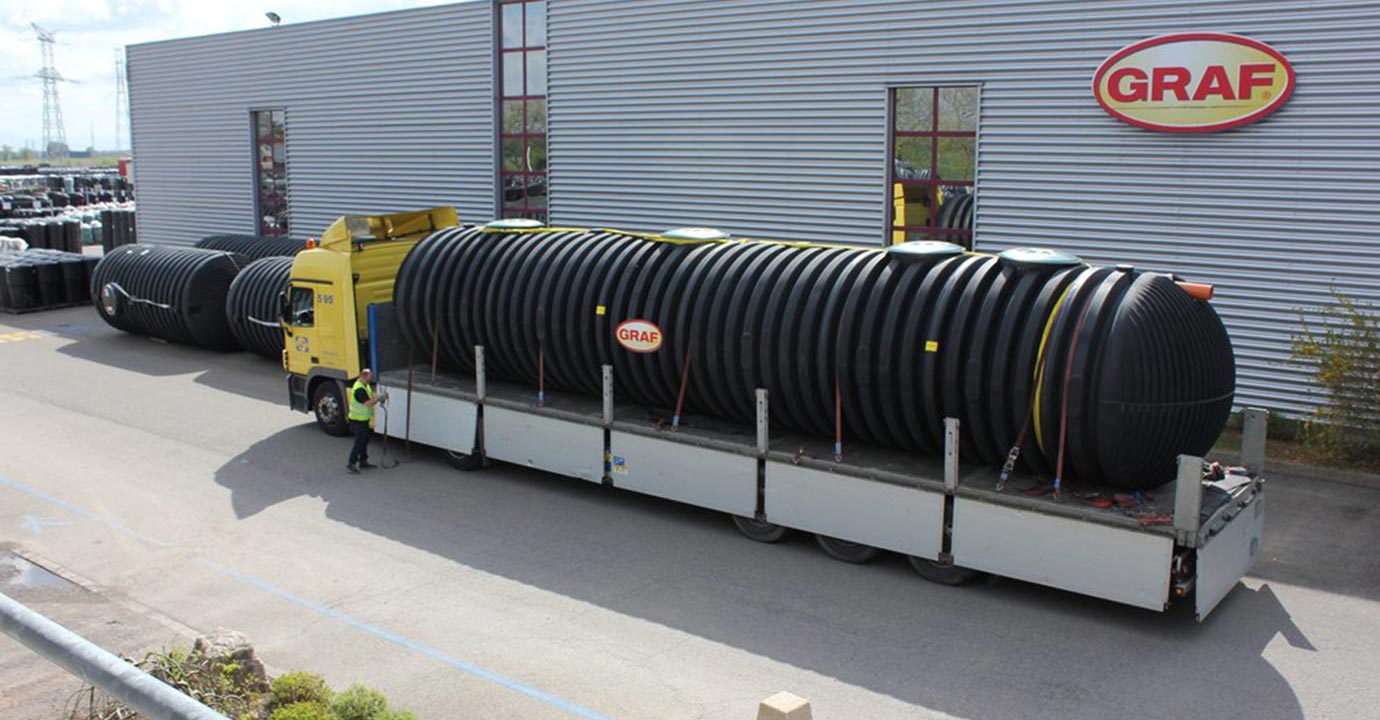

  • Не изисква специализиран извънгабаритен транспорт за резервоарите до 52,000 л
  • Телескопична шахта с капак – възможност за много лесно изравняване на капака с нивото на терена

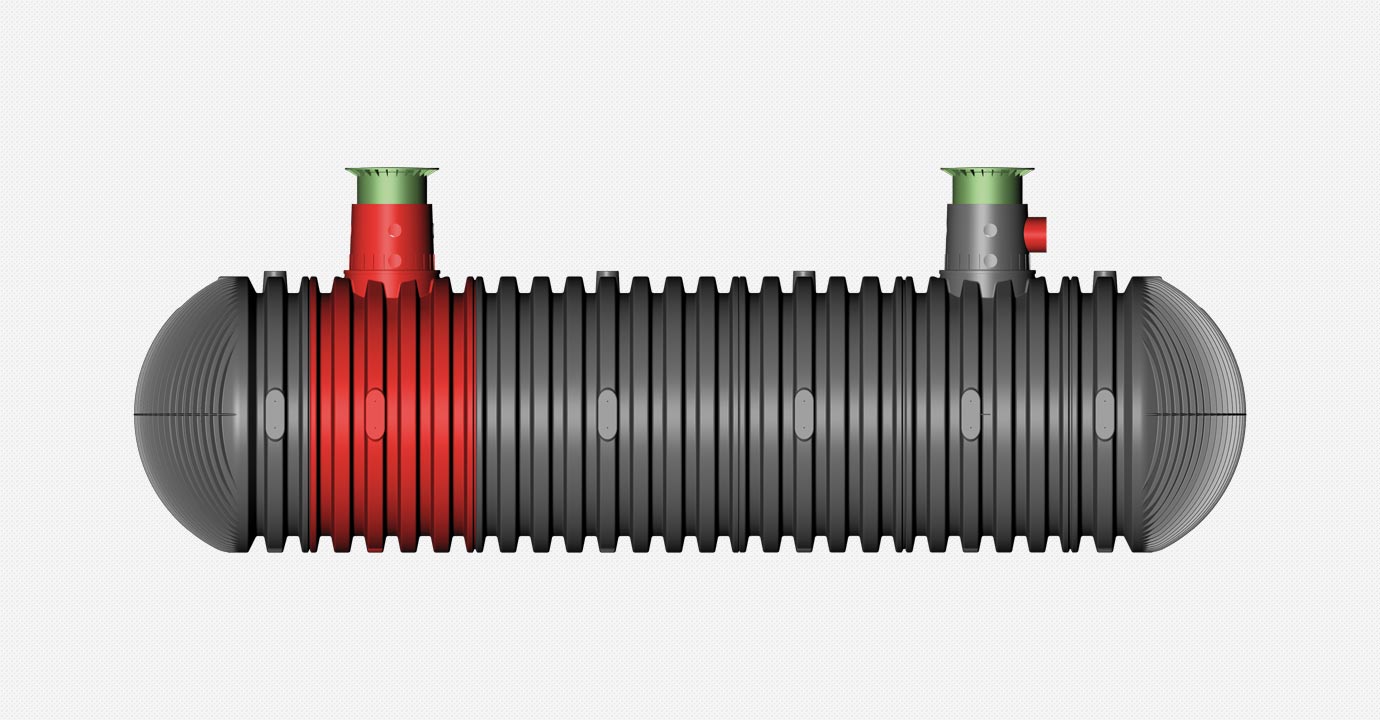

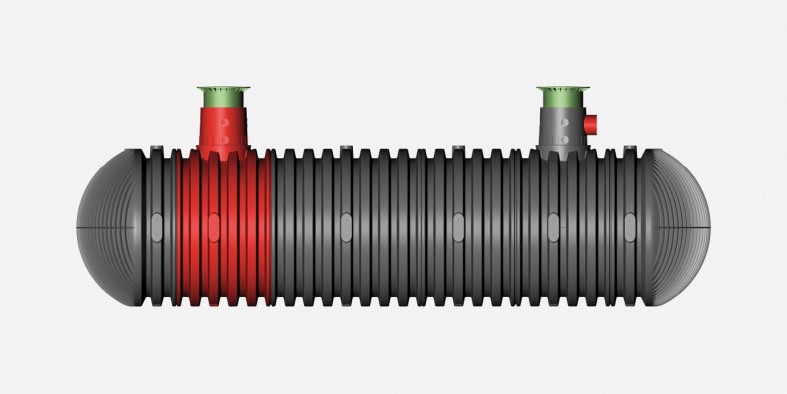

  • Опция за втора ревизионна шахта с телескопичен капак
  • Монтаж без допълнително укрепване или бетониране
  • Издържа на натоварване от тежкотоварни автомобили (до 40 тона) без допълнително бетониране
  • Вертикално оребряване от всички страни на резервоара
  • Висока устойчивост при подпочвени води - самоанкериращо устройство
  • Опция за допълнителни връзки с голям диаметър (DN 200/300)
  • Сертифицирани за съхранение на питейна вода

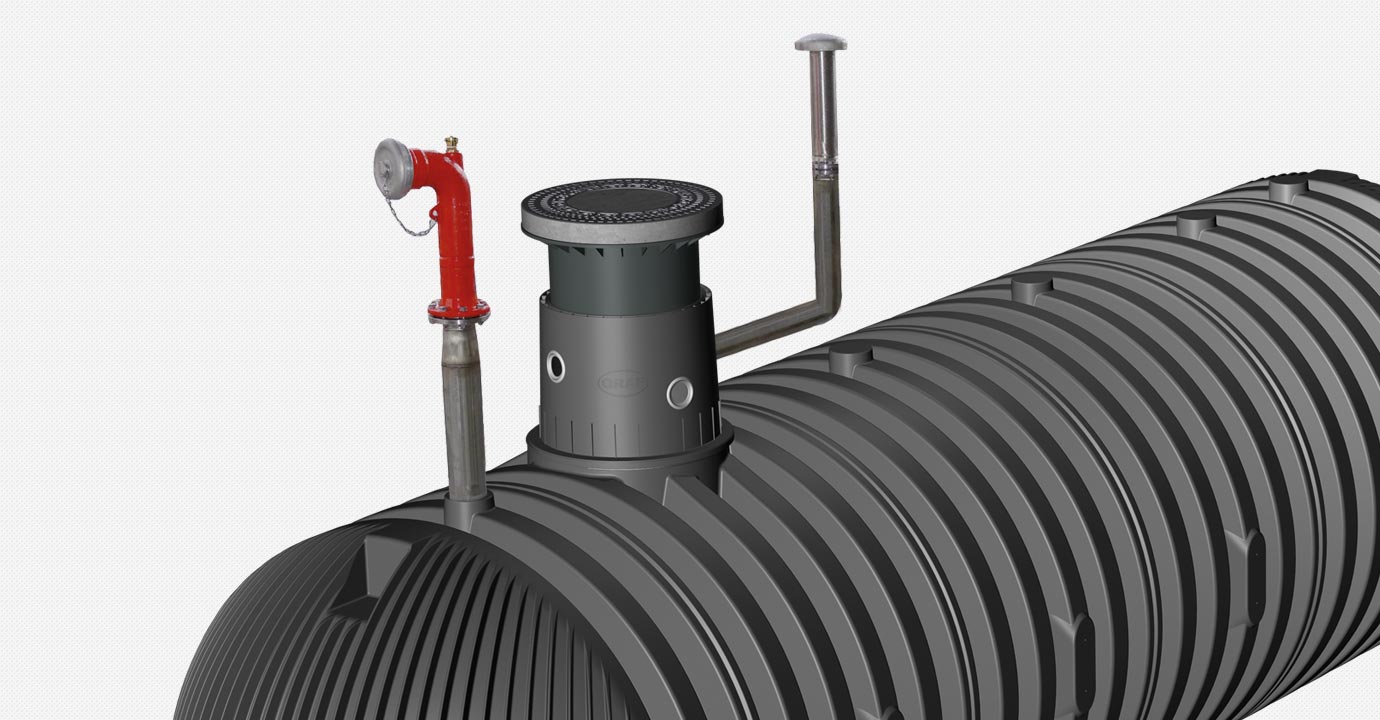

Освен за отпадъчни и питейни води, резервоарите Carat XXL са изключително подходящи и за съхранение на вода за противопожарни нужди.

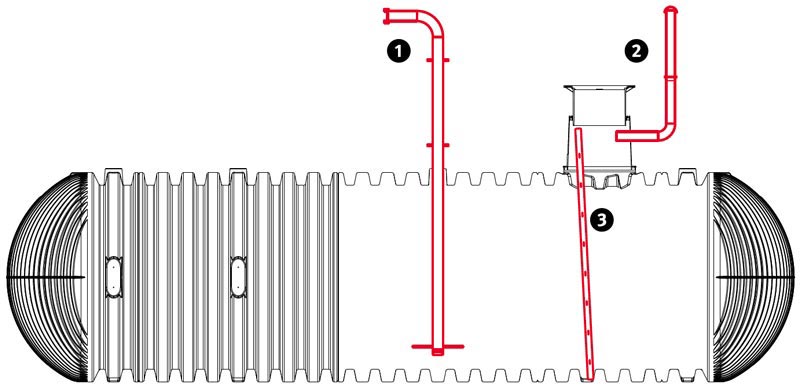

Легенда



1. Смукател от неръждаема стомана със съединител 75мм тип „щорц”
2. Вентилационен накрайник от неръждаема стомана
3. Стълба за достъп в резервоара

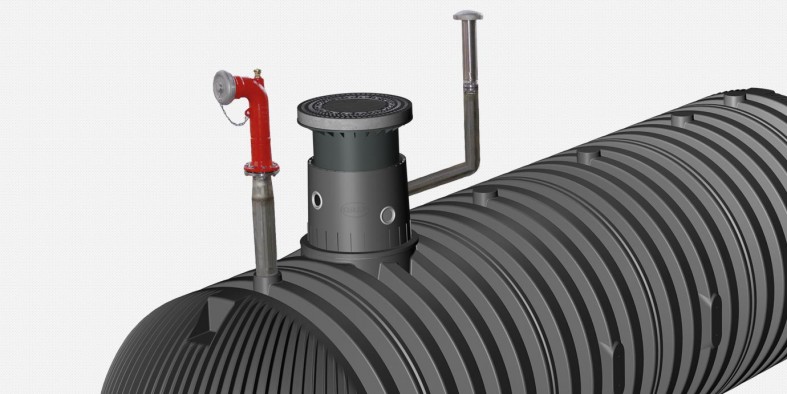

Схема на резервоар за противопожарни нужди



Опции и аксесоари за резервоари "Carat XXL"


"Mini" телескопична шахта с ПП капак за пешеходци

"Mini" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 20 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 778 мм


"Maxi" телескопична шахта с ПП капак за пешеходци

"Maxi" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 30 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 850 мм

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили - регулира се от 5 до 30 см; натоварване 3500 кг; вътрешно Ø 600 мм; външно Ø 850 мм


"Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили "Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили - регулира се от 5 до 30 см; натоварване 40 т; вътрешно Ø 600 мм; външно Ø 855 мм
Удължение с уплътнение 300 мм

Удължение с уплътнение 300 мм


Удължение с уплътнение 500 / 700 / 1000 мм Удължение с уплътнение 500 / 700 / 1000 мм
"Maxi" гърловина за "Carat S" резервоари "Maxi" гърловина за "Carat S" резервоари, височина 610 мм
"Mini" гърловина за "Carat S" резервоари "Mini" гърловина за "Carat S" резервоари, височина 285 мм
"Micro" гърловина за "Carat S" резервоари "Micro" гърловина за "Carat S" резервоари, височина 90 мм

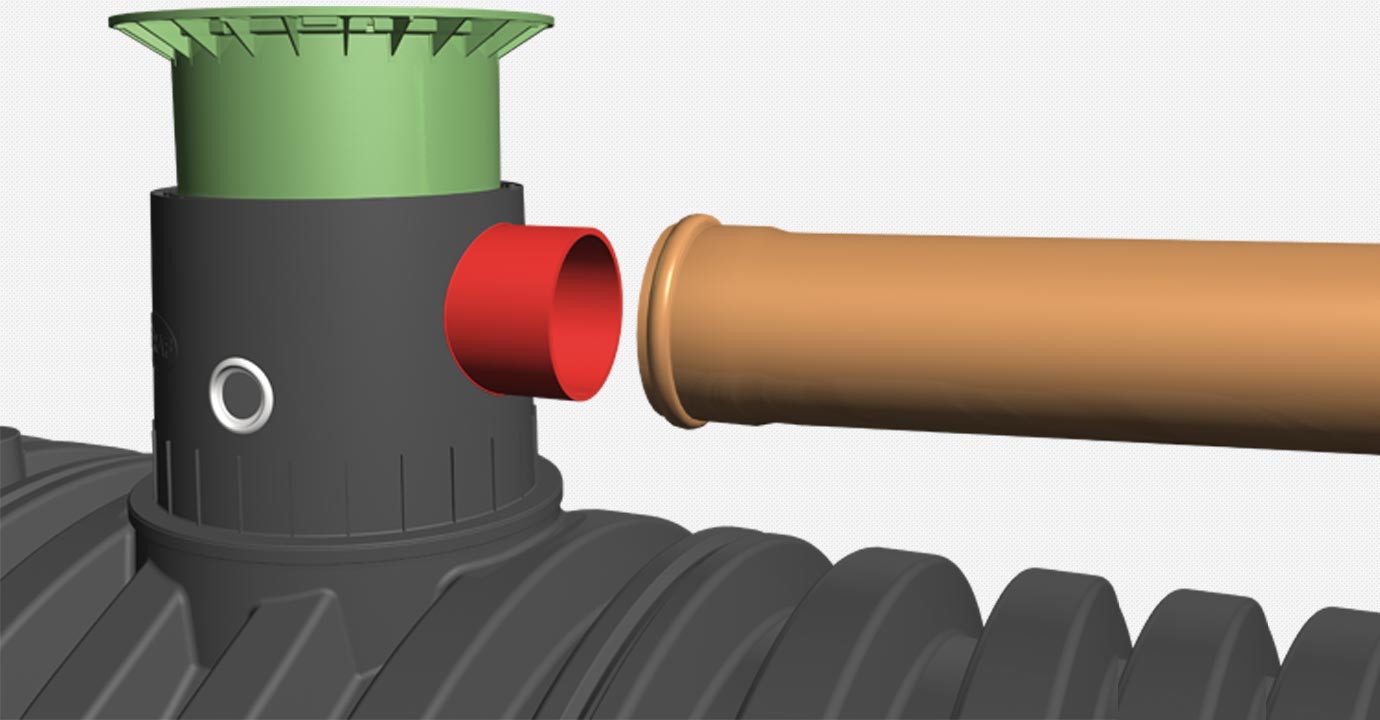

Гумено уплътнение за връзка на резервоарите с PVC тръби Гумено уплътнение за връзка на резервоарите с PVC тръби, размери DN 70 / 100 / 150 / 200 / 300
