Дренажен тунел - галерия

Дренажният тунел служи за отводняване на частни и индустриални имоти, както и за заустване на пречистените води след пречиствателна станция.

Дренажен тунел

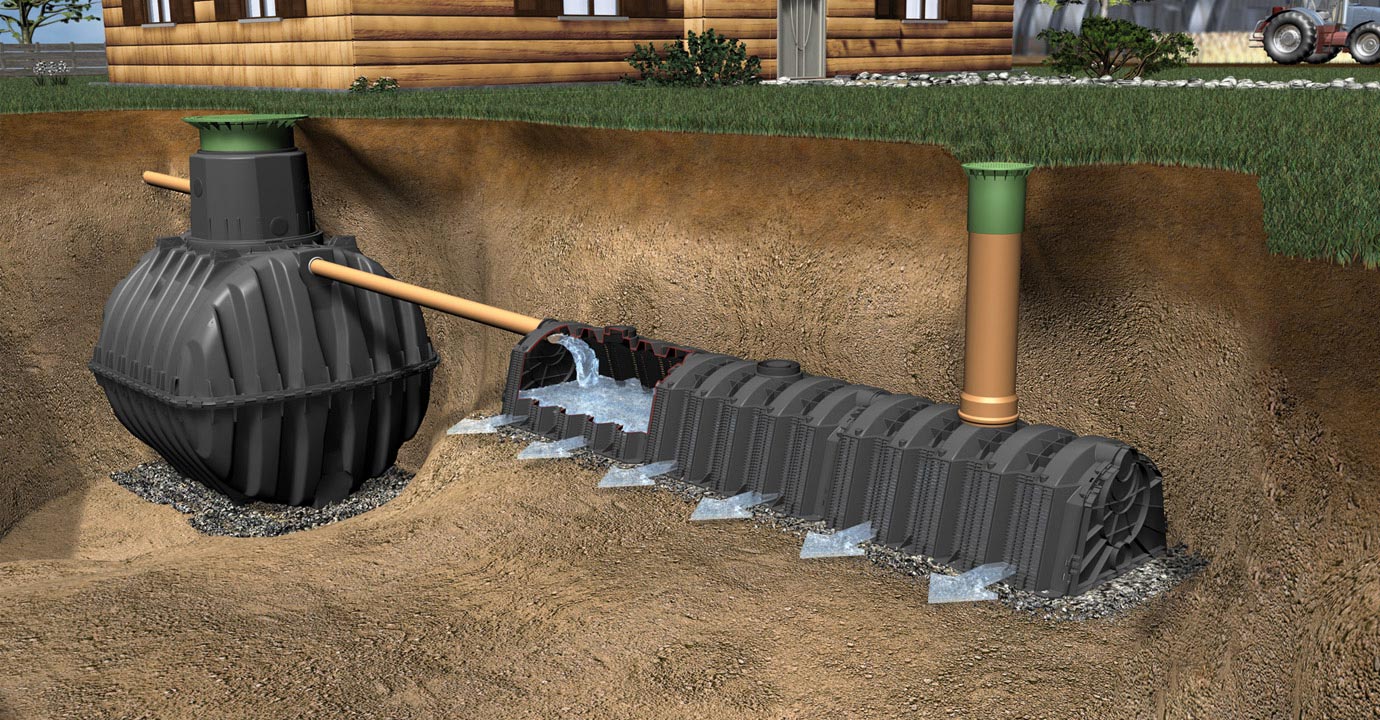

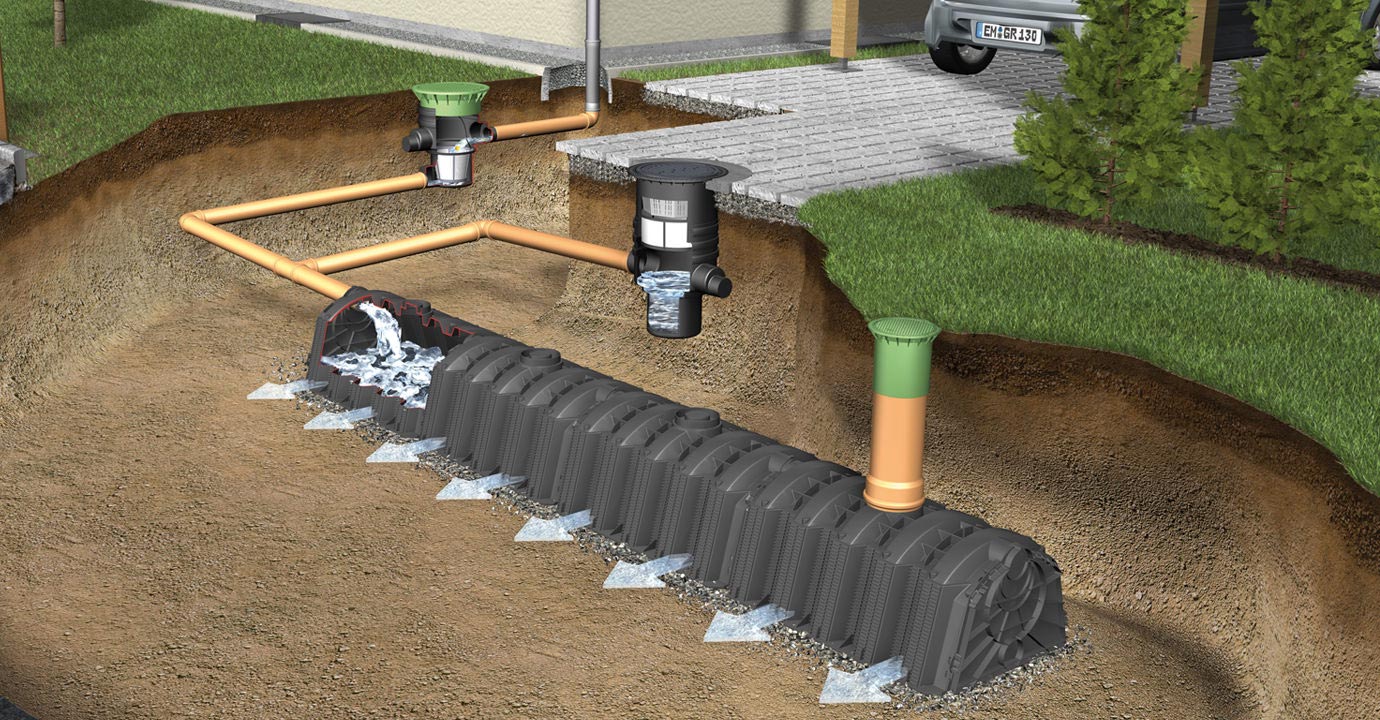

Подходящ за отводняване на частни имоти

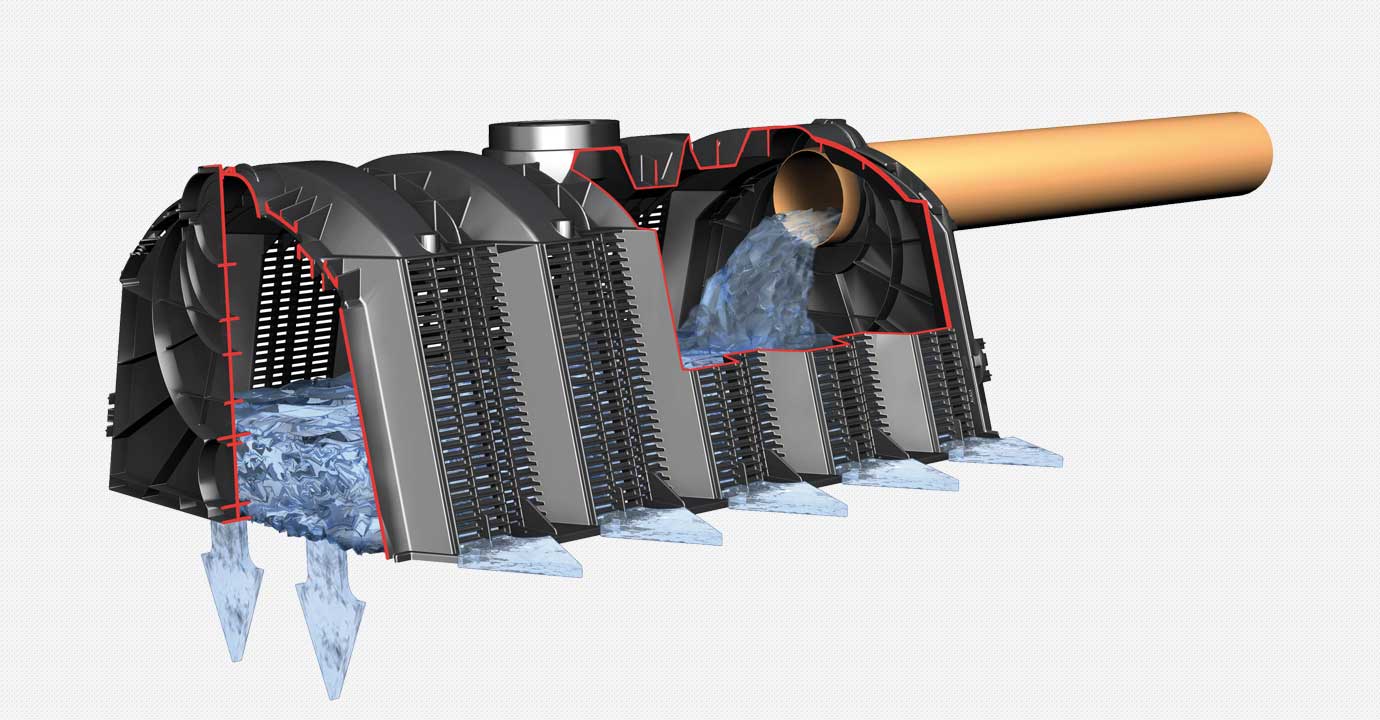

Системата се състои от един или няколко модула на тунела и две крайни плочи. Увеличаването на обема може да се постигне лесно, като се добавят допълнителни модули. Полагането се осъществява в една или повече линии на едно ниво. Тъй като теглото на един модул е само 11 килограма, инсталацията на дренажния тунел е много лесна и не изисква използването на тежко оборудване.

  • Описание и технически характеристики
  • Условия за монтаж
  • Опции

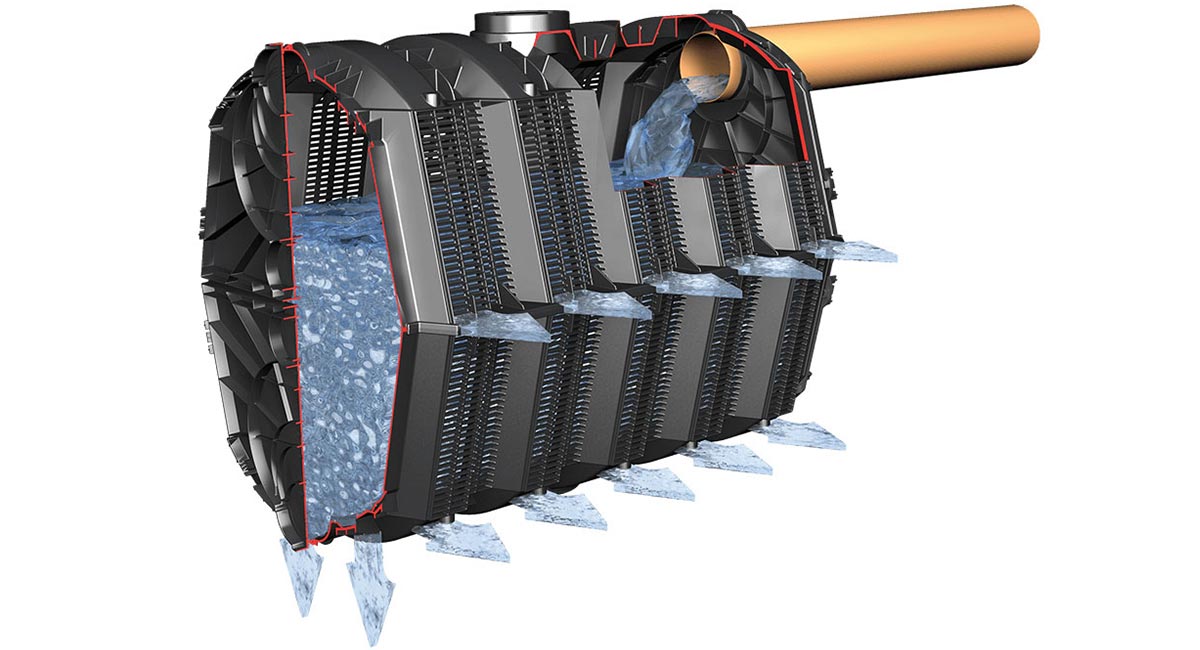

Описание на дренажен тунел 300 л


  • Дренажният тунел е изработен от 100% полипропилен (РР) – неупотребяван материал.
  • Дренажният тунел може да бъде монтиран в един ред, два реда и т.н. - в зависимост от желания капацитет за съхранение.

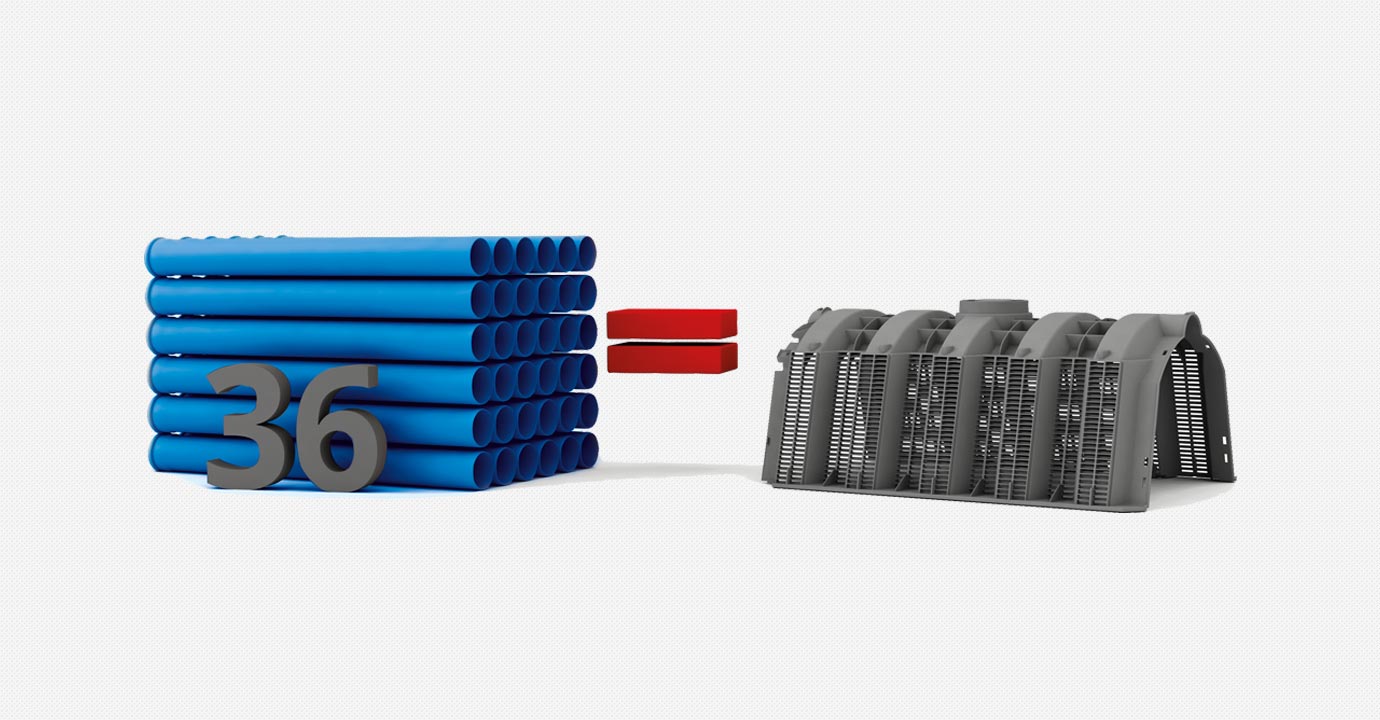

  • Един дренажен тунел може да побере 3 пъти обема на конвенционален чакълен дренаж. Един модул (11 кг) замества приблизитено 800 кг чакъл или 36 м дренажни тръби.
  • Поносимостта на натоварване при земно покритие от 75 см е до 60 тона / кв.м. (за тежкотоварни автомобили).
  • Възможност за връзки - DN 100/150/200/300

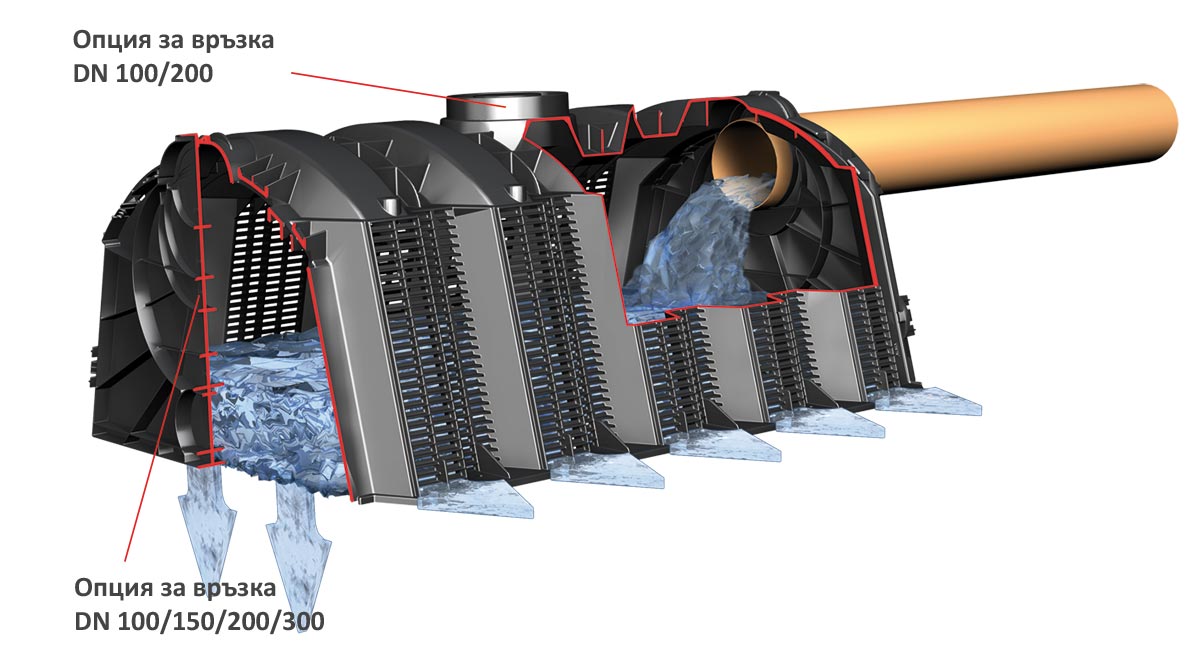

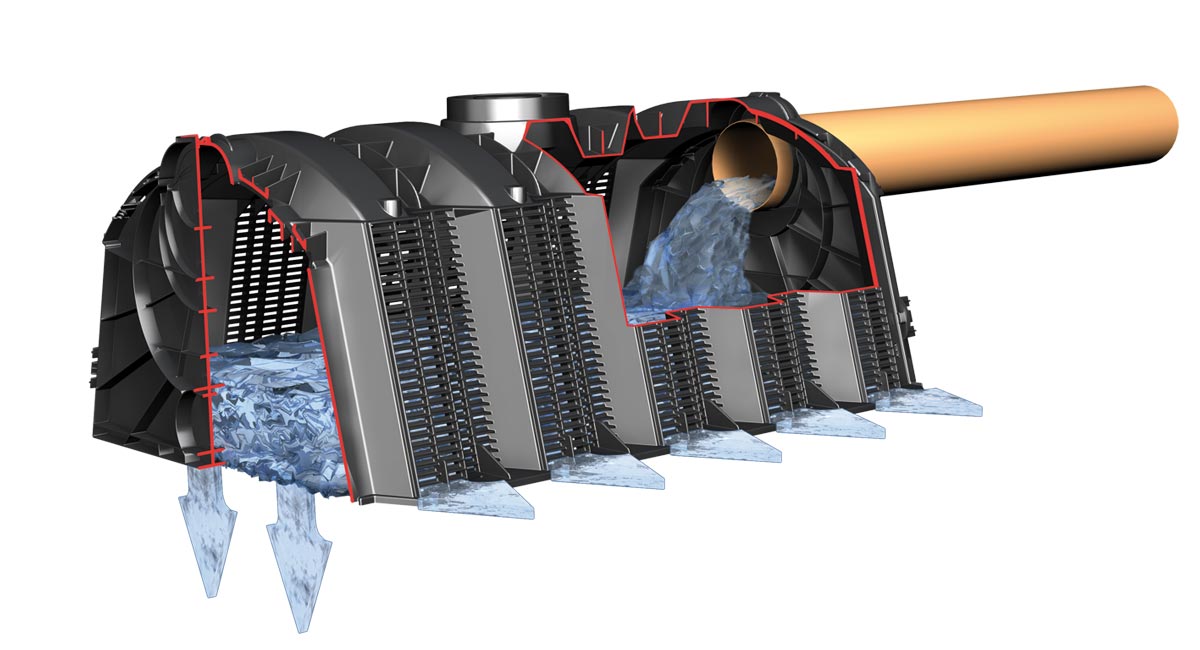

Възможност за връзки при дренажен тунел
Технически характеристики на дренажен тунел 300 л

Обем

[ltrs]

Дължина

[mm]

Ширина

[mm]

Височина

[mm]

Маса

[kg]

PDF

300 1220 800 510 11

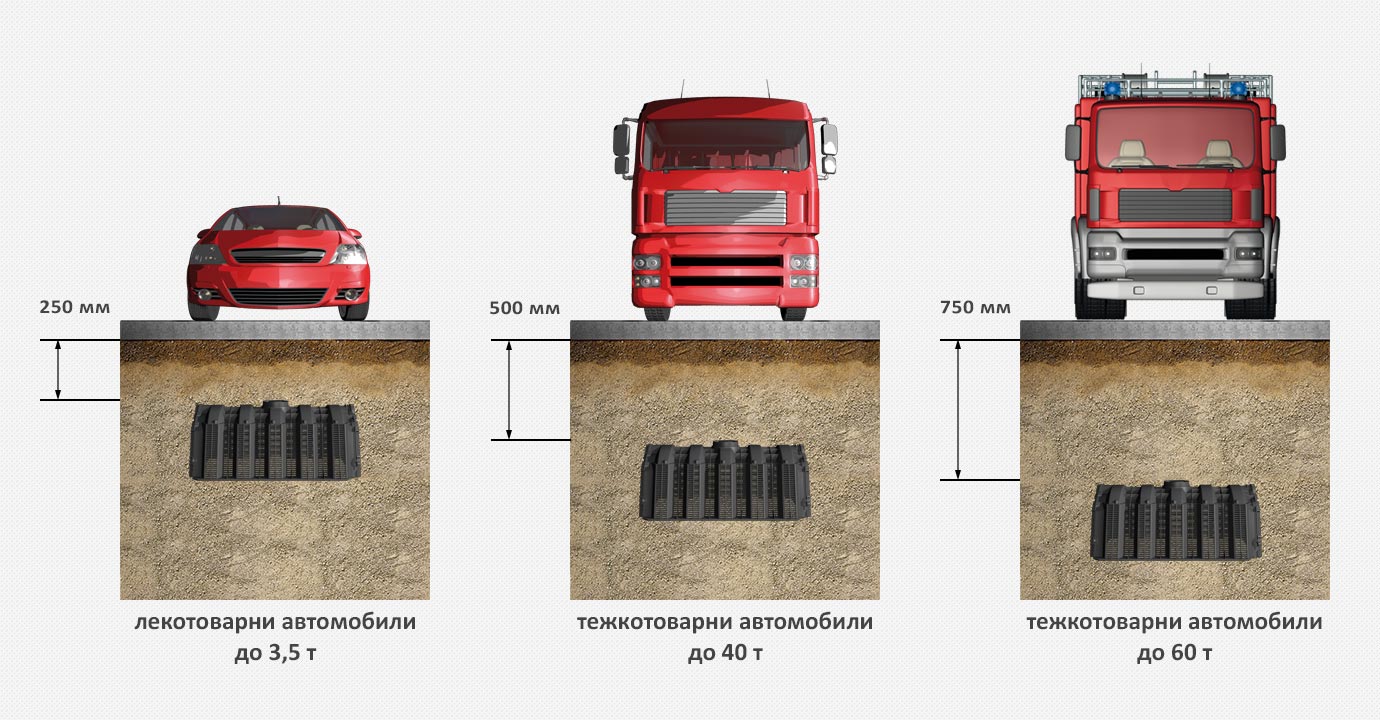

Условия за монтаж спрямо дълбочината и натоварването на дренажния тунел


При 750 мм покривна настилка над тунела се гарантира товароносимост до 60 тона (тежкотоварни автомобили).

Монтажът на дренажния тунел може да е в един ред, два реда и т.н., в зависимост от желания капацитет за съхранение.

Условия за монтаж Без трафик

Автомобили

до 3,5 т

Камиони до

12 т (SLW 12)

Камиони до

30 т (SLW 30)

Камиони до

40 т (SLW 40)

Камиони до

60 т (SLW 60)

мин. земно покритие 250 мм 250 мм 500 мм 500 мм 500 мм 750 мм
макс. земно покритие 3740 мм 3490 мм 3240 мм 2740 мм 2490 мм 1740 мм
макс. дълбочина на монтаж 4250 мм 4000 мм 3750 мм 3250 мм 3000 мм 2250 мм



Максимално натоварване kN/m2 Kg/m2
Краткосрочно 100 10 200
Дългосрочно 59 6 000





Аксесоари за дренажен тунел

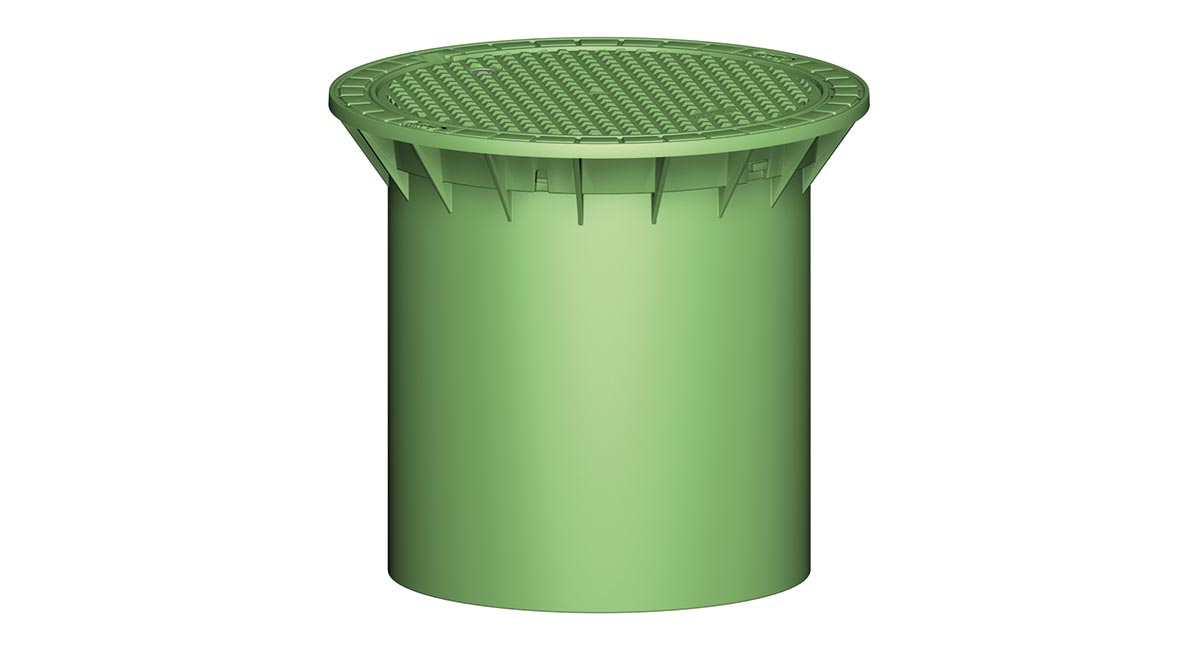

Ревизионен капак DN 200 Ревизионен капак DN 200

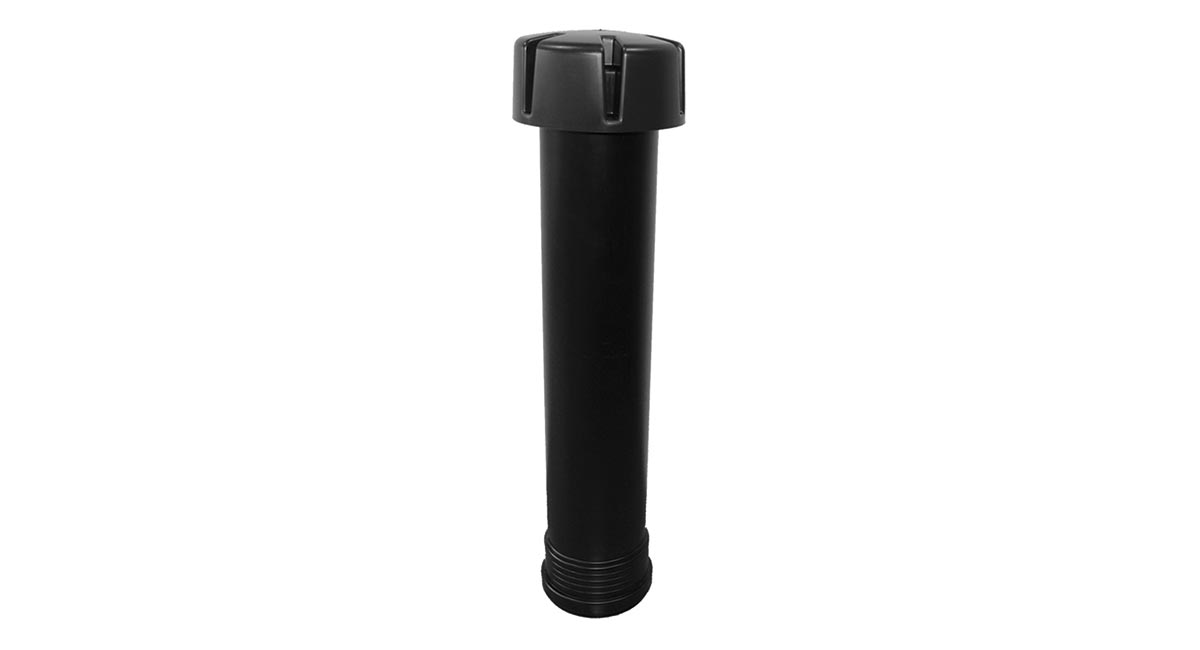

Вентилационен накрайник DN 100 Вентилационен накрайник DN 100

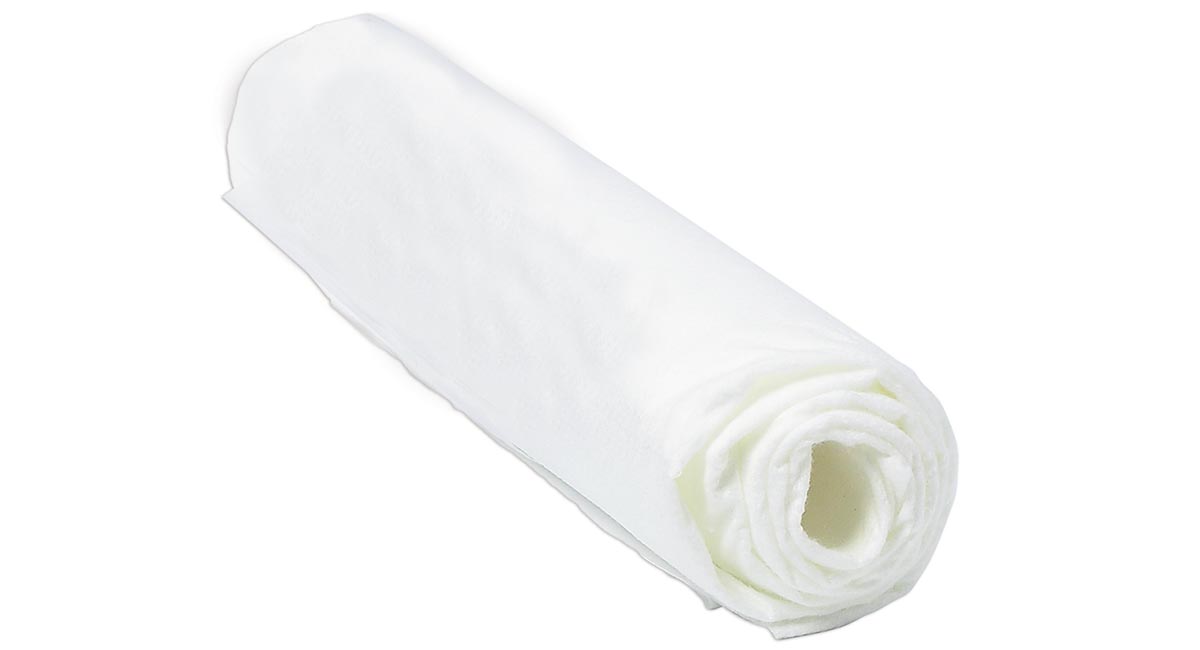

Геотекстилно покривало Геотекстилно покривало
