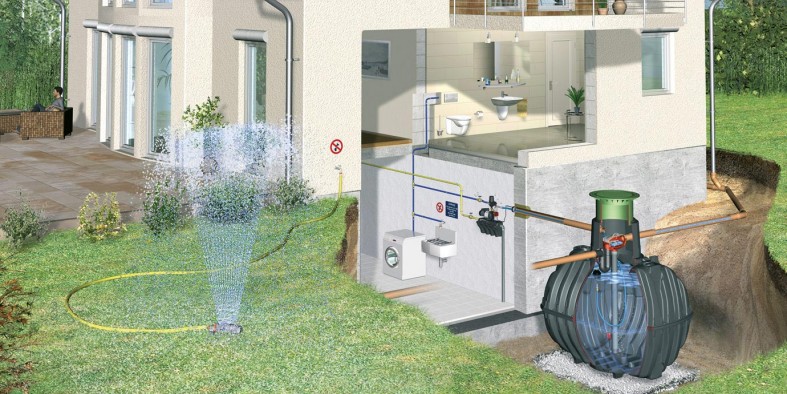

Система за дъждовна вода "Eco Plus" за поливни и битови нужди. Системата работи с два водоизточника - дъждовна вода и питейна вода.

ECO-Plus

Сподели

система за дъждовна вода подходяща за битови и поливни нужди

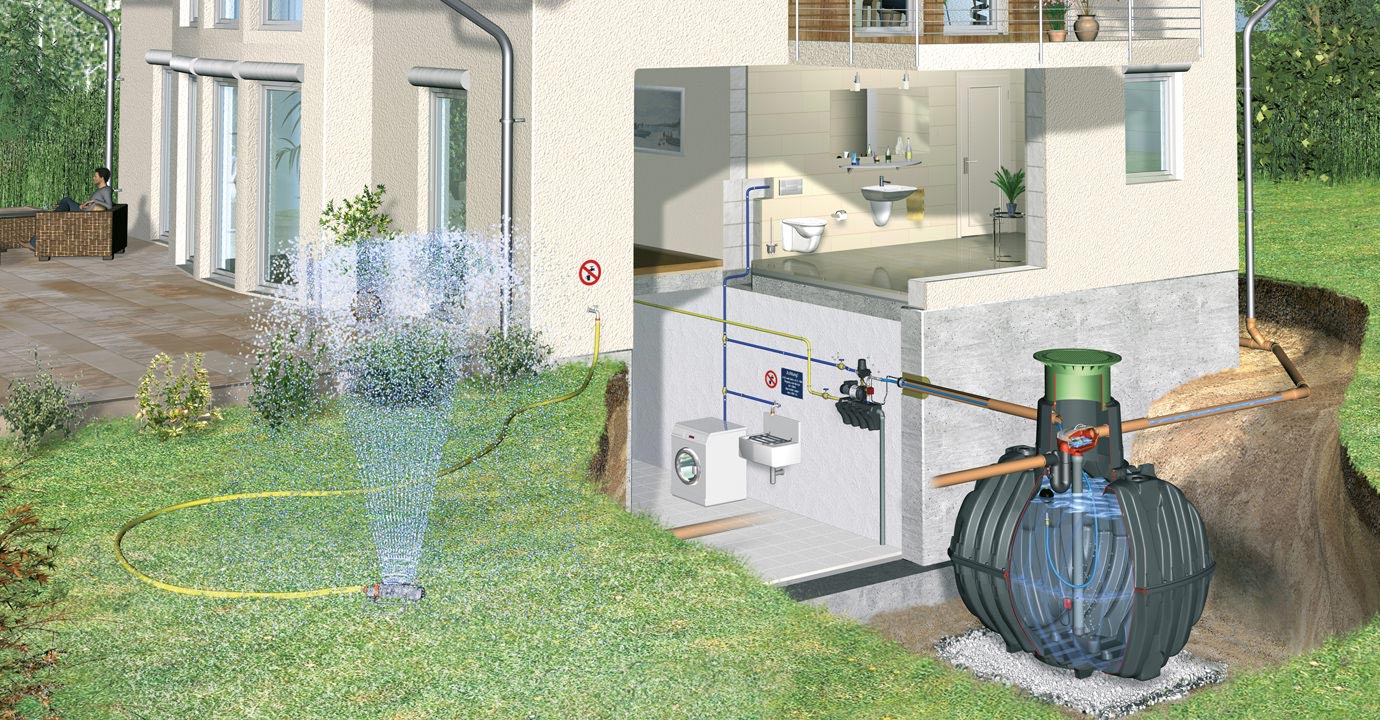

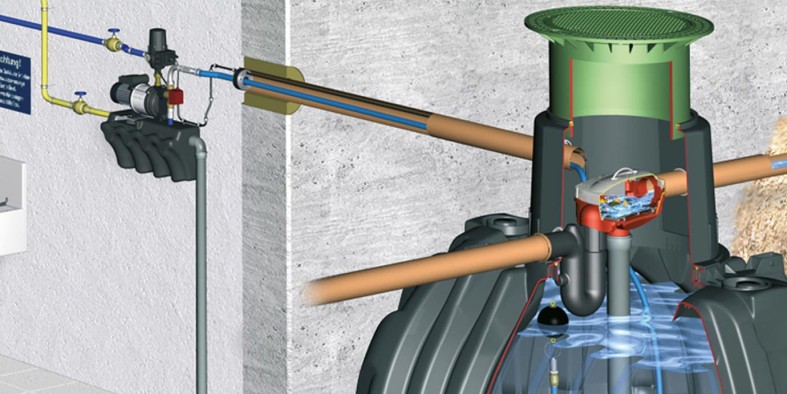

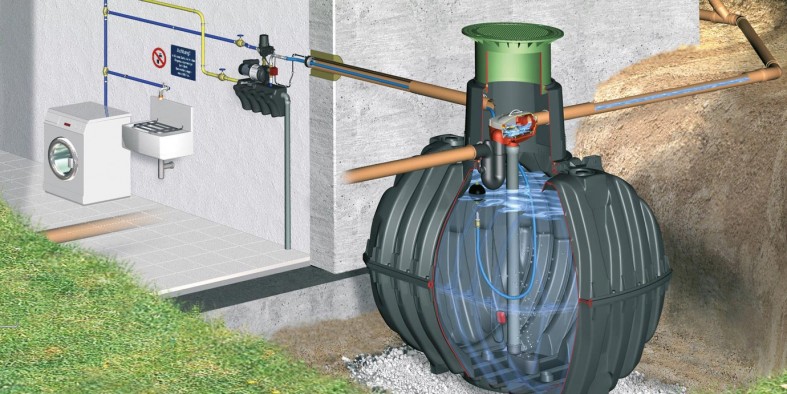

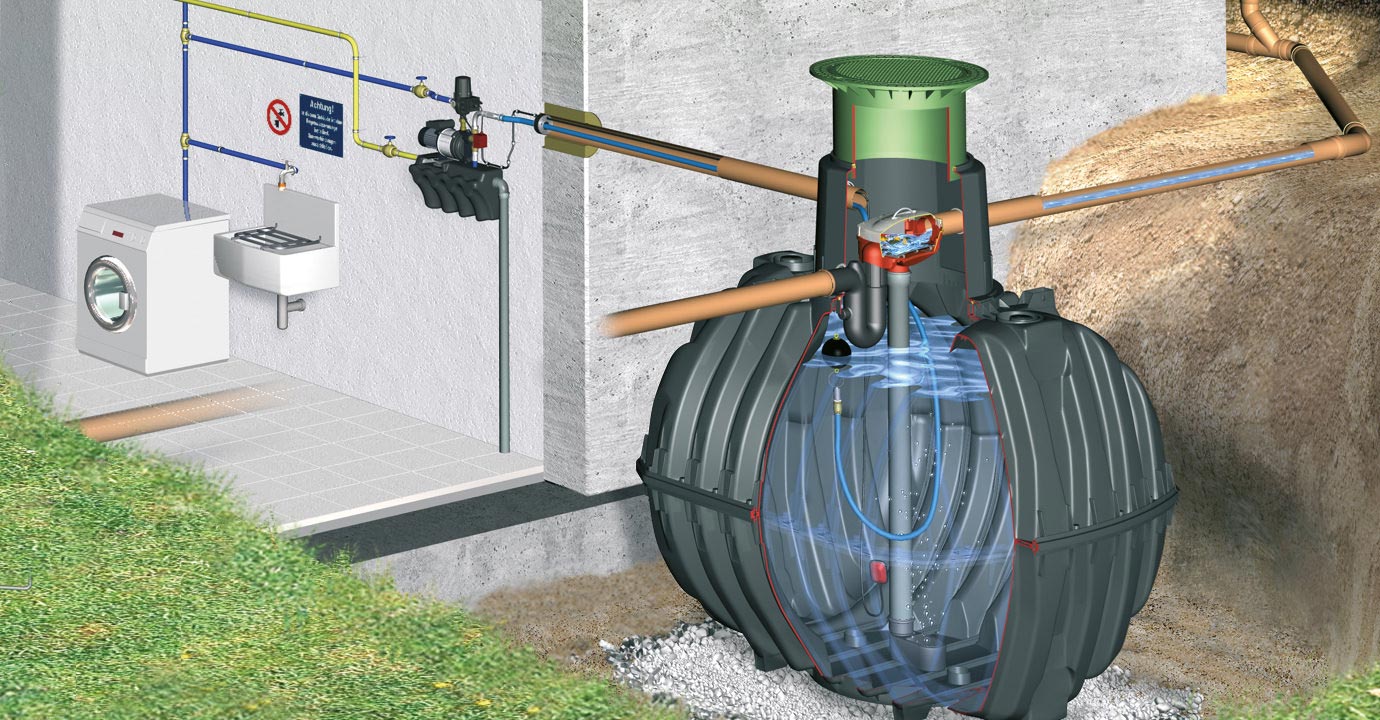

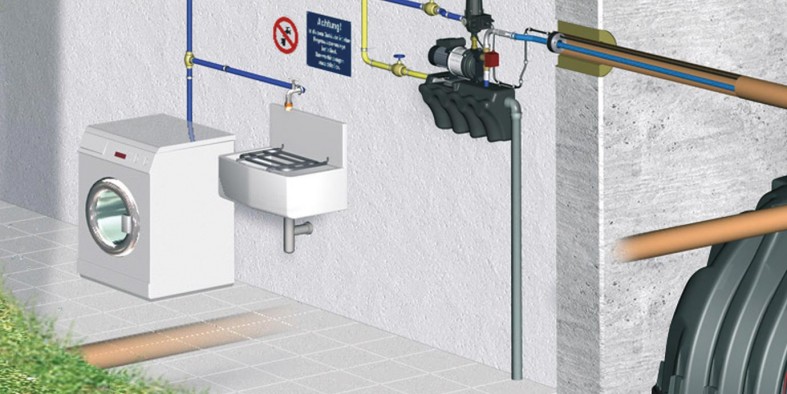

Системата ECO-Plus е оборудвана с патентована филтър технология и приемен резервоар за вода, монтиран в къщата с автоматичен превключвател от дъждовна вода към основния водоизточник (питейната вода) и обратното.

  • Описание
  • Характеристики на Optimax филтър
  • Характеристики на контролното табло с помпа



Системата за дъждовна вода ECO-Plus включва:

1. Резервоар за вода - по избор на клиента:

  • Carat S - 2700, 3750, 4800, 6500 литра
  • Carat XL - 8500, 10000 литра
  • Carat XXL - от 16000 до 100000 литра
 Резервоар за вода Carat S (2700 - 6500 л)  Резервоар за вода Carat XL (8500 - 10000 л)   Резервоар за вода Carat XXL (16000 - 100000 л)

2. Телескопична шахта - по избор на клиента:

  • Mini - с ПП капак за пешеходци (до 150 кг)
  • Maxi - с чугунен капак за автомобили (до 3,5 т)
  • Maxi - с бетонен капак за камиони (до 40 т)
  • Удължение с уплътнение 400 мм (опция)
 Mini телескопична шахта с ПП капак за пешеходци (до 150 кг) Maxi телескопична шахта с чугунов капак за автомобили (до 3,5 т) Maxi телескопична шахта с бетонов капак за камиони (до 40 т) Удължение с уплътнение 400 мм

3. Филтър пакет 2, включва:

  • "Optimax" филтър - вътрешен
  • Система за контрол на входящия поток
  • Сифон за преливане на изхода на резервоара
  • Преграда за гризачи на изхода на резервоара
  "Optimax" филтър за дъждовна вода - вътрешен  Успокоител на входящия поток  Сифон за преливане (против връщане на миризми от канализацията)  Преграда против гризачи на изходната тръба

4. „ECO Plus” помпен пакет, включва:

  • Помпена система „Drinking Water Deeding Console"

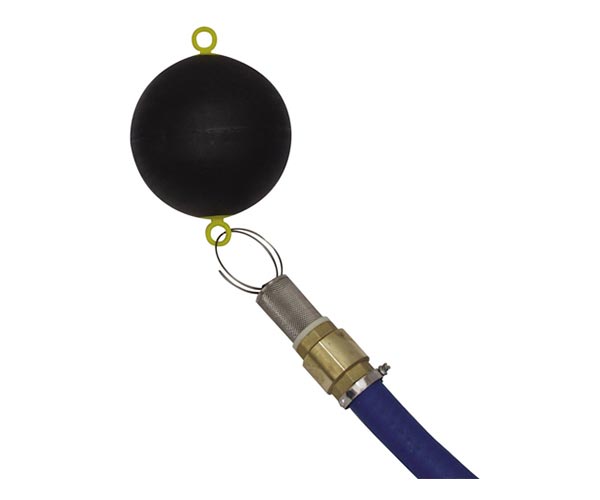

  • Плаващо засмукване с възвратен клапан
  • 10 м тръба за връзка с помпата

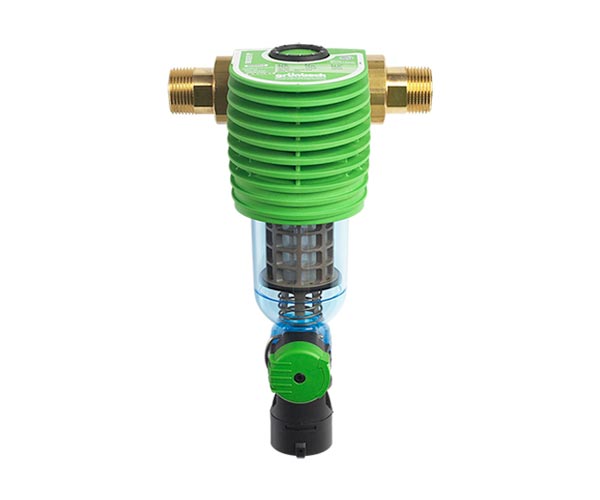

  • Филтър с обратно промиване (опция)
  Хидрофорна помпена система "Drinking Water Feeding Console"  Плаващо засмукване за "Intrgra Inox" помпа Полиетиленова тръба за връзка между помпата и водната връзка   Филтър с обратно промиване (опция)





Характеристики на "Optimax" филтър за дъждовна вода (вътрешен)

  • За покривни площи до 350м2
  • Спестяваща място технология – вътре в резервоара
  • Осигурява над 95% пропускливост на вода
  • Минимална поддръжка (самопочистващ)
  • TUV – тестван по германски стандарти
  • Минимална денивелация м/у входа и изхода – 165 мм
  • Големина на мрежата – 0,35 мм
  • Прозрачен капак за добра видимост на филтъра
  • Вход DN 100
  • Изход DN 100

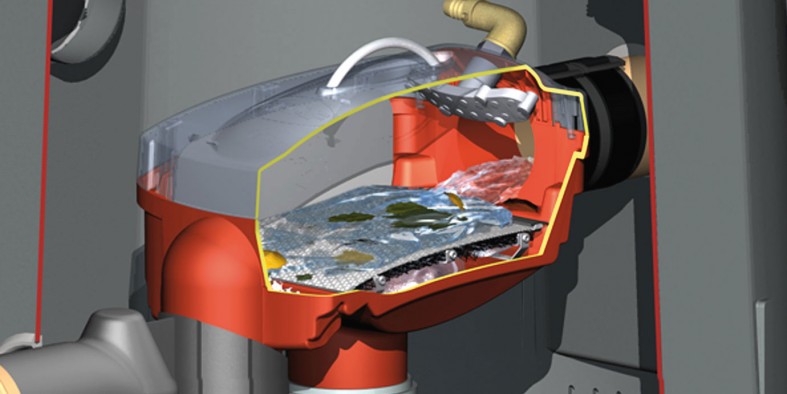

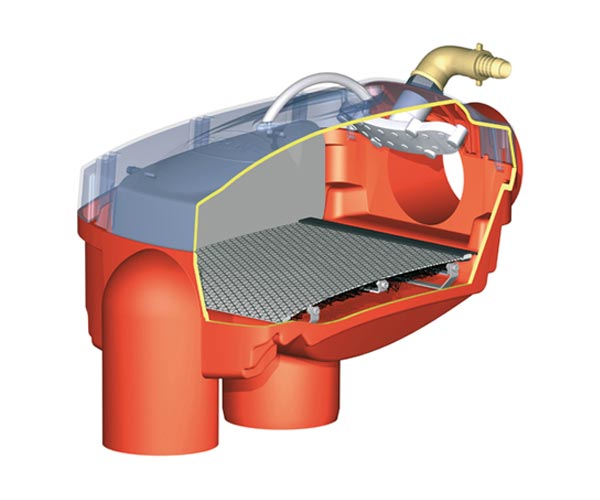

 "Optimax" филтър за дъждовна вода

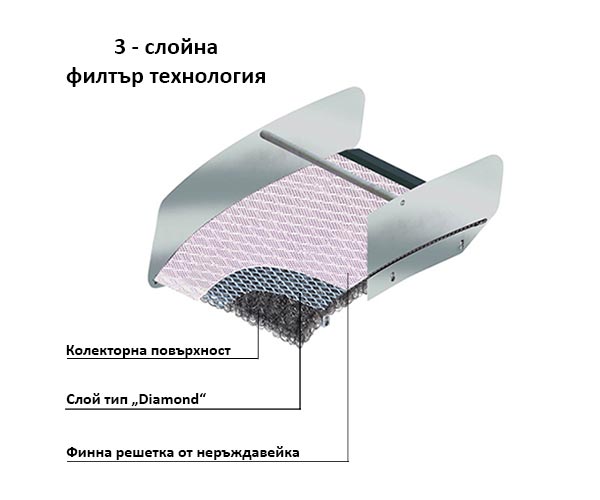

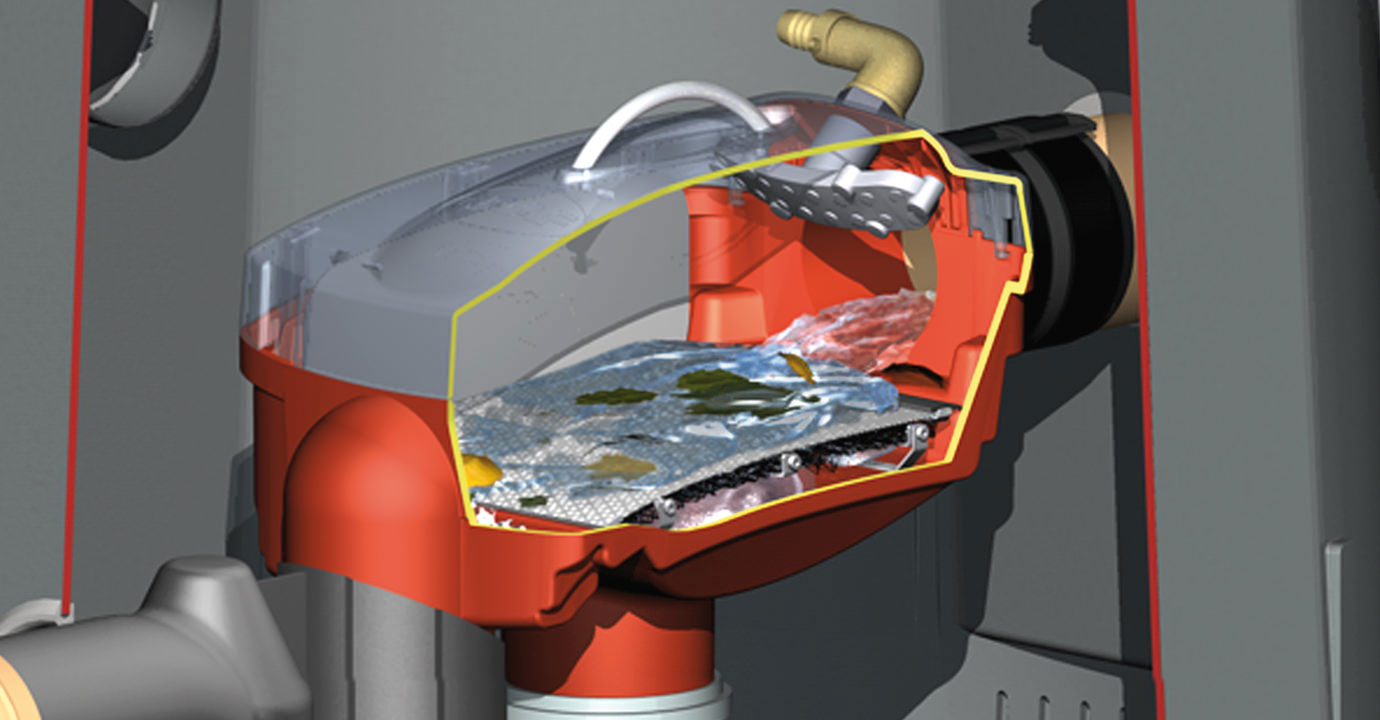

Трипластова филтър технология на "Optimax" филтър

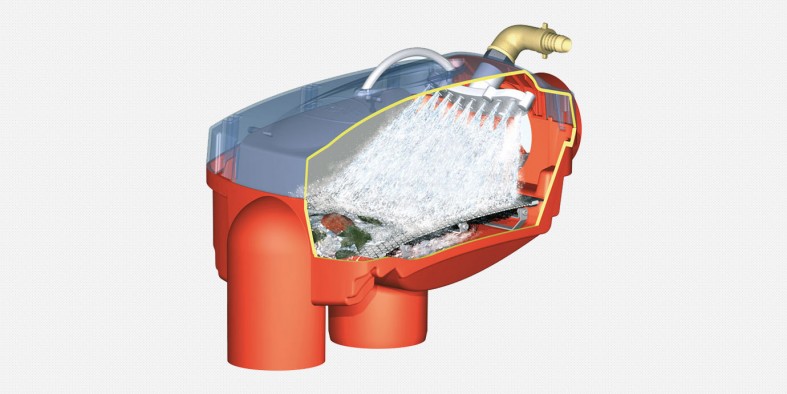

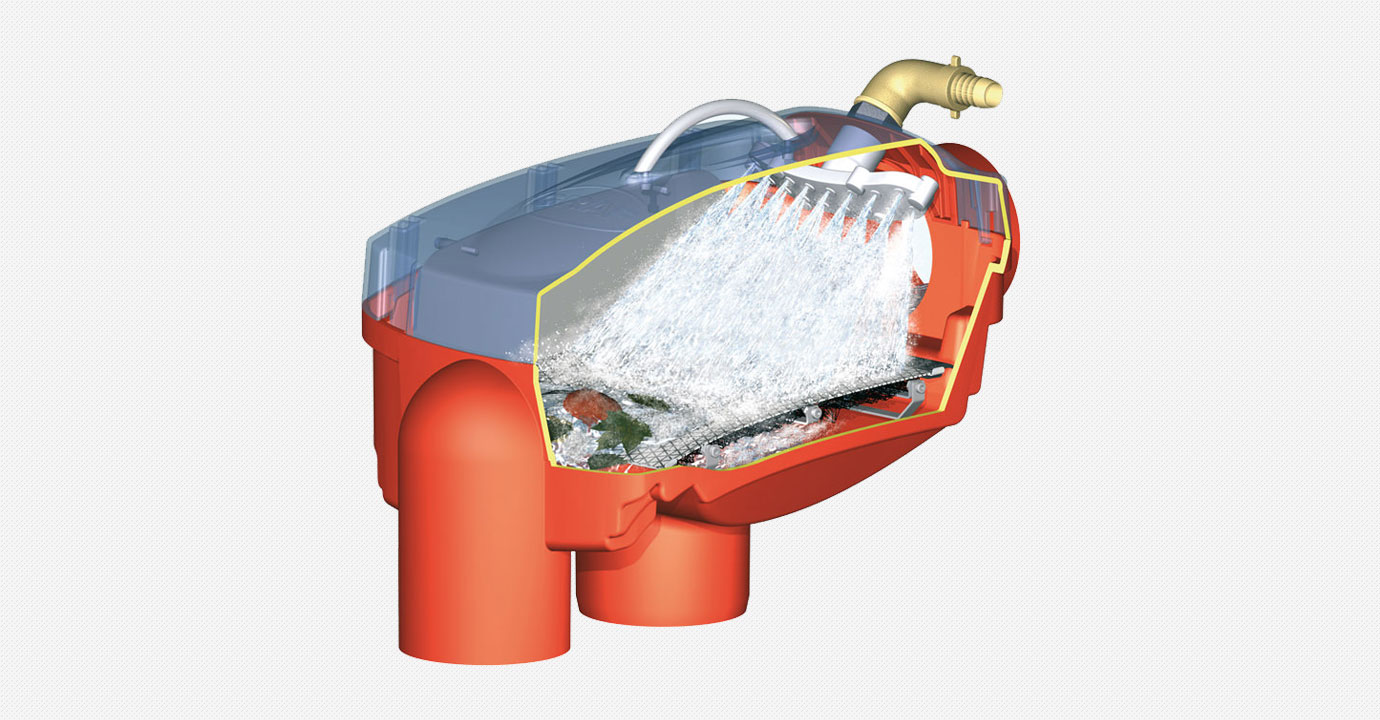

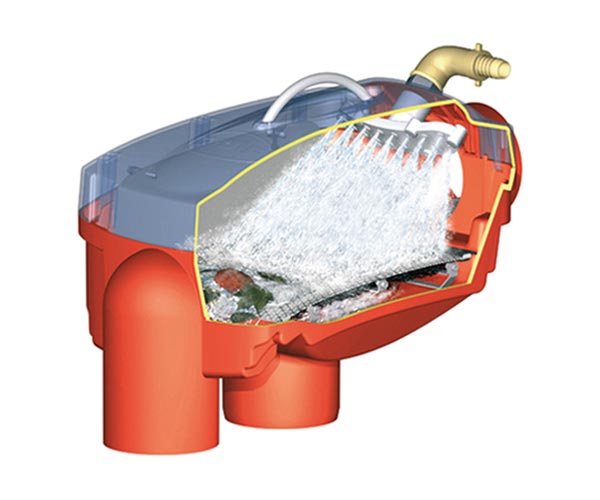

"Optimax" филтъра може да бъде оборудван със система за автоматично самопочистване на филтъра "Opticlean". "Optimax" филтър за дъждовна вода със самопочистващ модул "Opticlean"



Характеристики на контролно табло ECO-Plus:

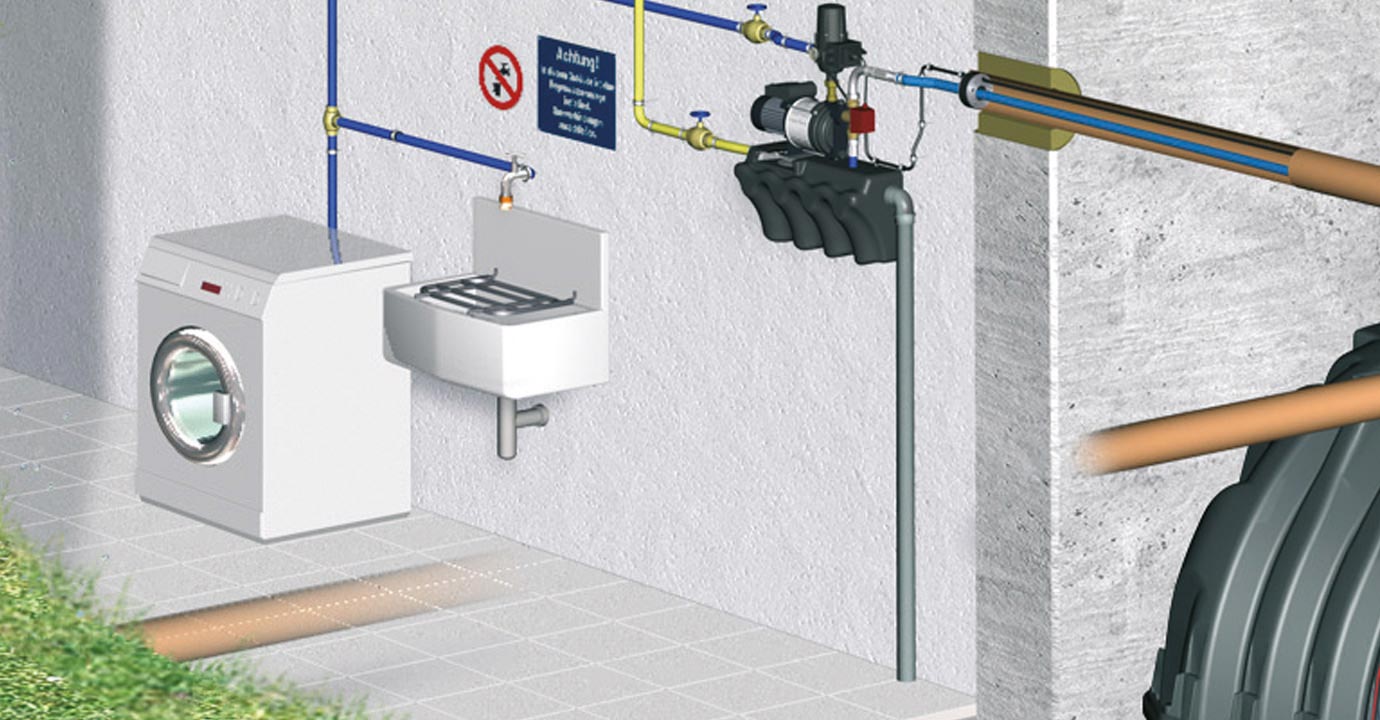

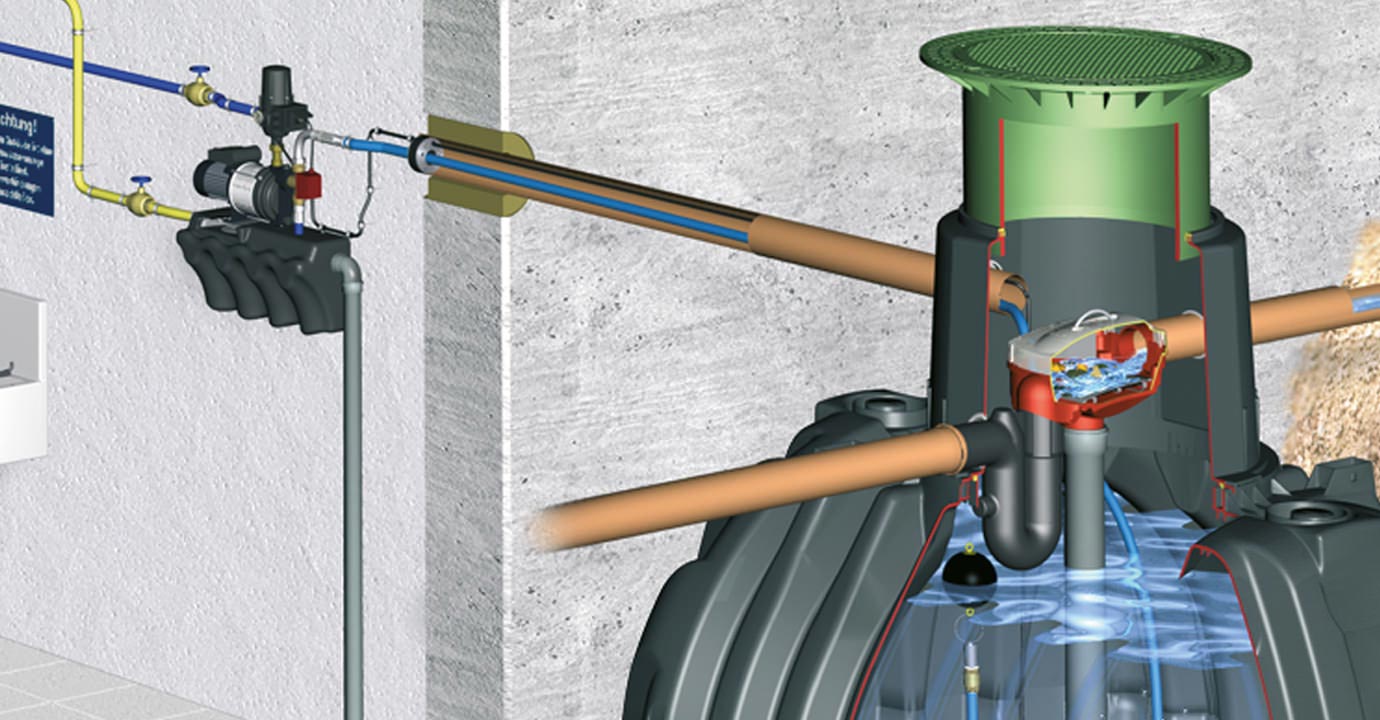

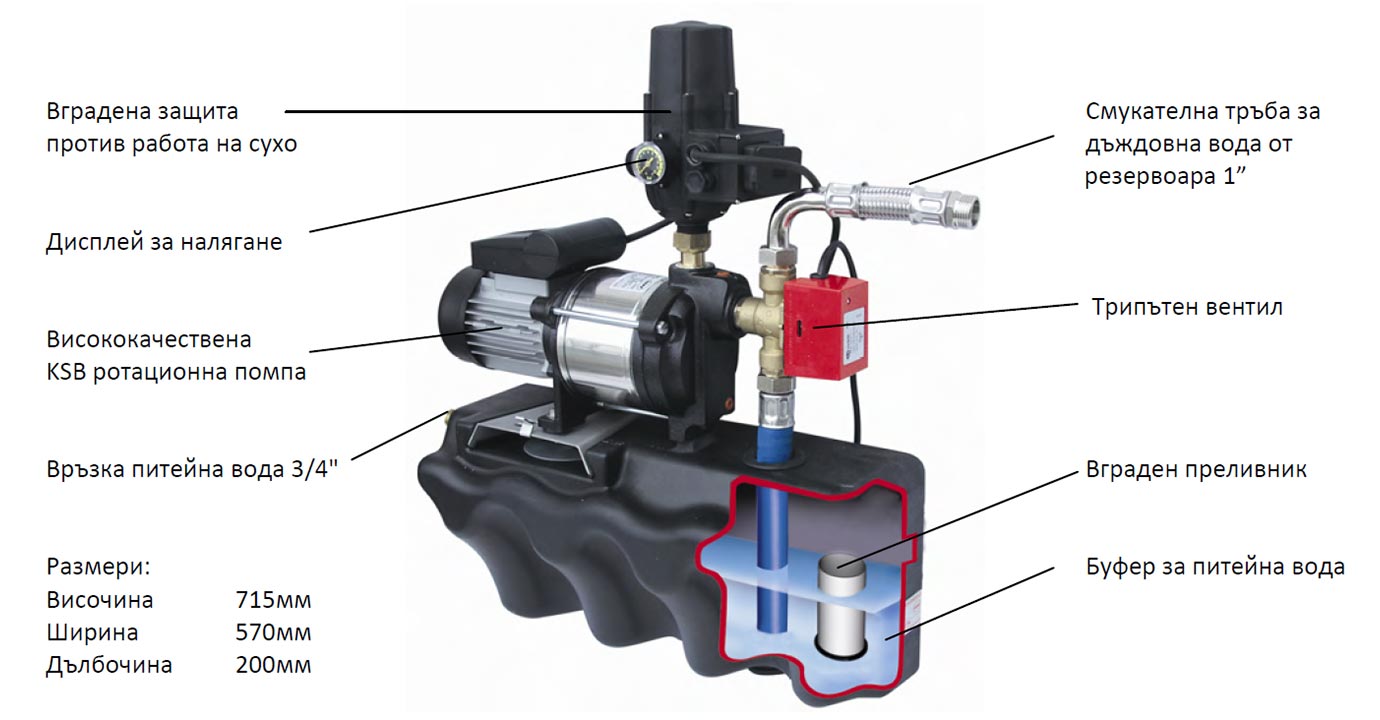

"Drinking Water Feeding Console" е система за контрол на дъждовните води. Тя се състои от тиха многостъпална самозасмукваща центробежна помпа "Superinox", резервоар за питейна вода, вградена защита против работа на сухо, датчик за налягане и нормално затворен трипътен вентилк, поместени в олекотена и компактна конструкция. Системата е тествана за безопастност в съответствие с DIN 1988 и EN 1717.

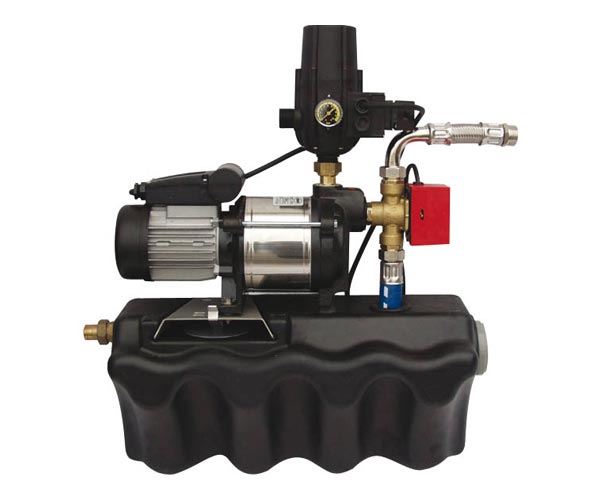

Помпена система "Drinking Water Feeding Console" Крива на засмукване

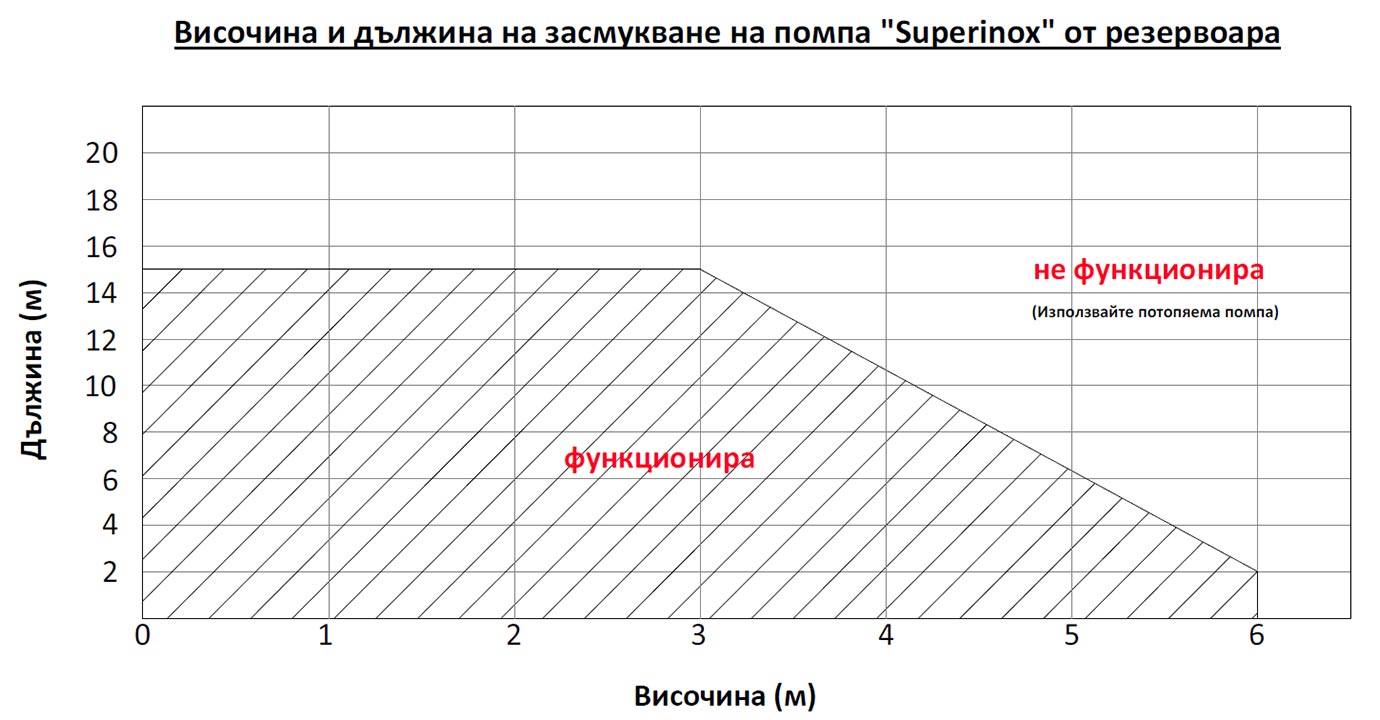

Крива на засмукване на помпа "Superinox" от резервоара
Крива на дебит

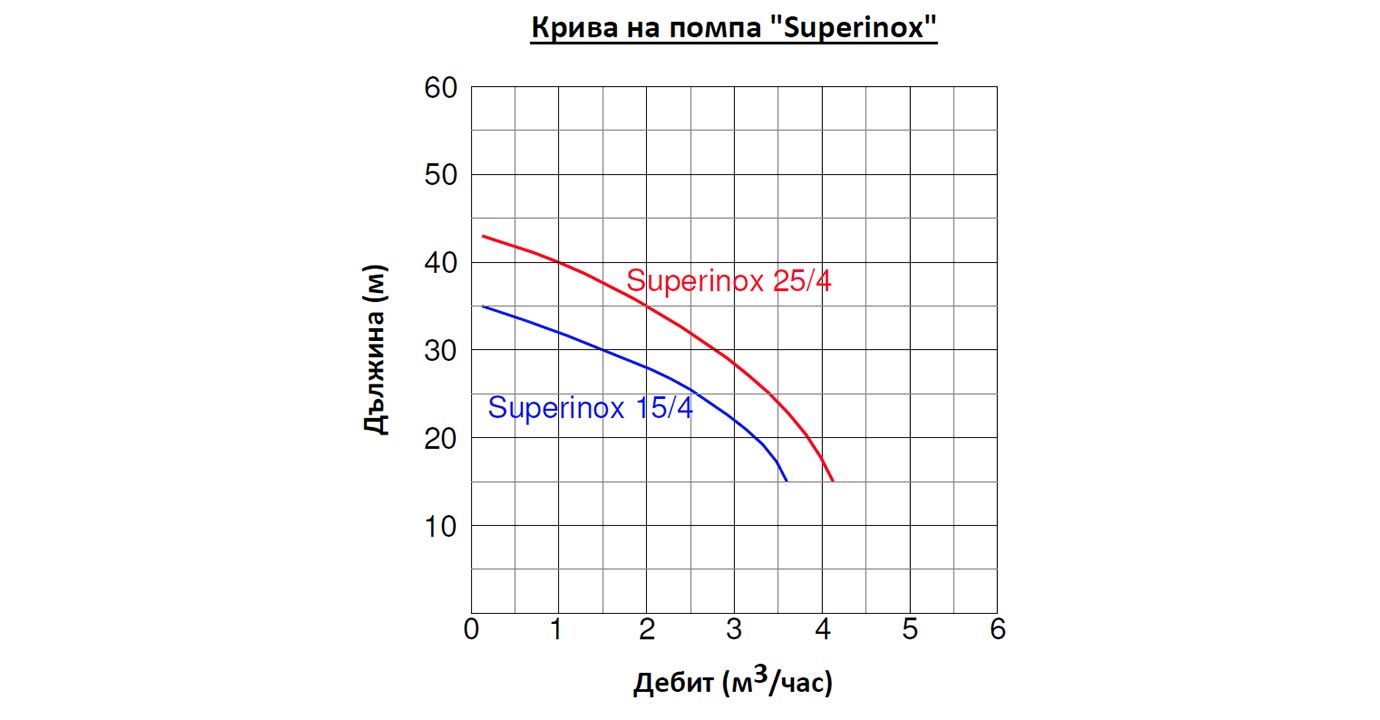

Крива на дебита на помпа "Superinox"

Системата има два входа - един за дъждовната вода (от резервоара) и един за питейна вода (от водопровода), които се контролират от автоматичен клапан. Автоматичният клапан се управлява от датчик, който следи нивото на водата в резервоара и при достигане на минимално ниво, клапанът превключва към питейния водоизточник. Когато завали дъжд и нивото на водата в резервоара се покачи, клапанът превключва автоматично отново на дъждовна вода.

Риска от обратно налягане се редуцира чрез нормално затвореният трипътен вентил, който е с възможност и за ръчно регулиране.

Характеристики на помпа "Superinox"

Тип

помпа

Мощност

[kW]

Воден стълб

[m]

Налягане

[bar]

Дебит

[l/h]

Височина

засмукване

[m]

Дължина

засмукване

[m]
15/4 0.66 max 35 max 3.5 3600 max 3 max 15
25/4 0.80 max 43 max 4.3 4200 max 3 max 15
