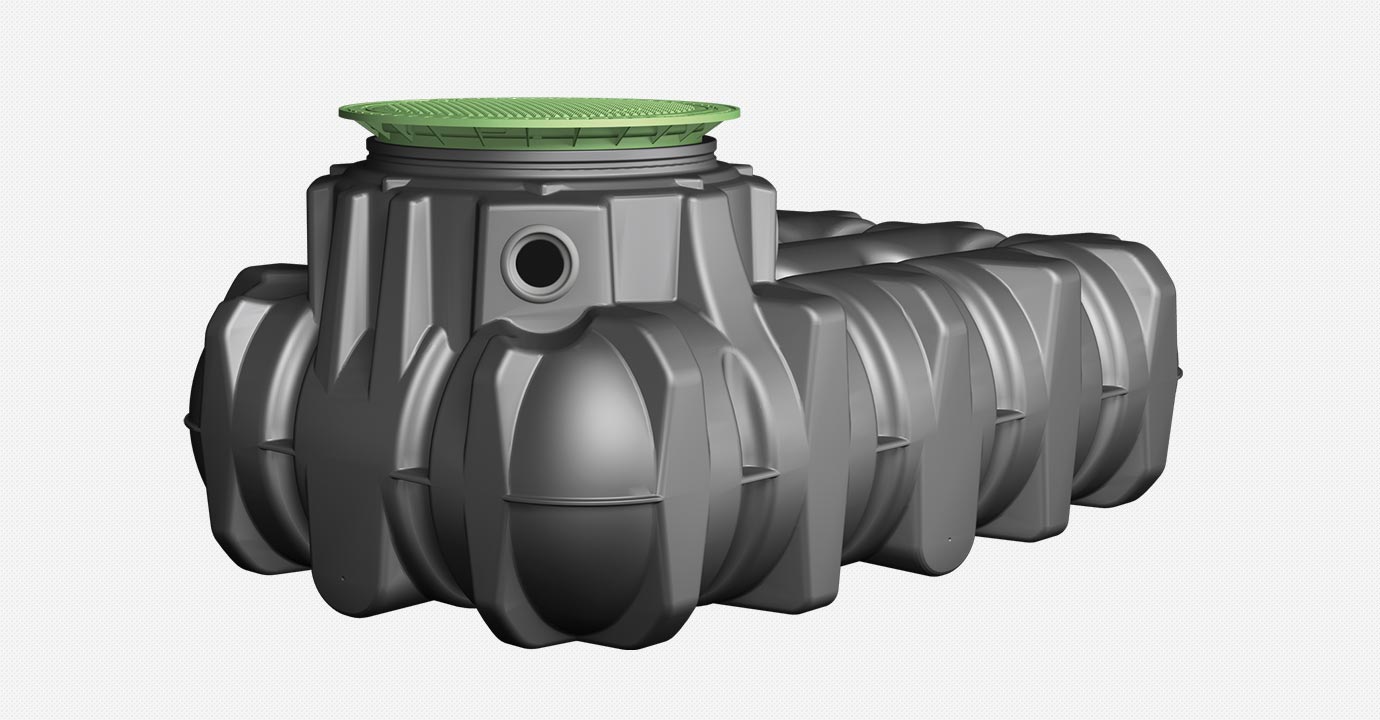

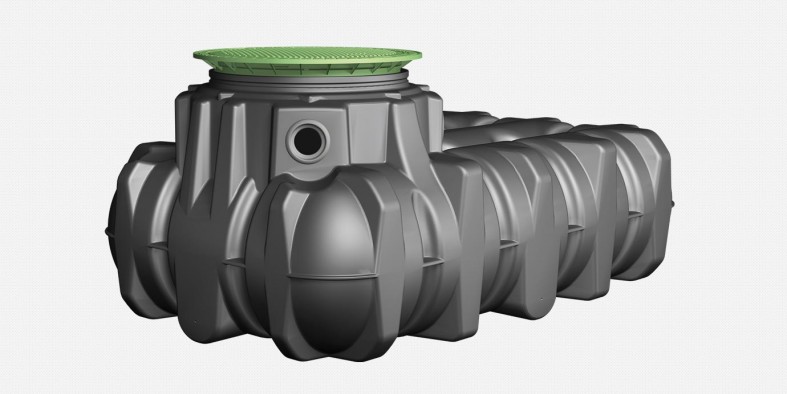

Плоският "Flat" резервоар е специално разработен за събиране на дъждовна вода, но може да съхранява и питейни и отпадъчни води.

Flat резервоари 1500-7500 л

за подземен и надземен монтаж

Серията "Flat" на GRAF се произвежда по полиетилен - висококачествен материал, който е изключително твърд и удароустойчив. "Flat" са подходящи за подземен и надземен монтаж. Минималната степен на деформация и високата якост на материала осигуряват стабилност и дълъг експлоатационен период на резервоарите.

  • Описание и технически характеристики
  • Условия за монтаж
  • Предимства
  • Опции

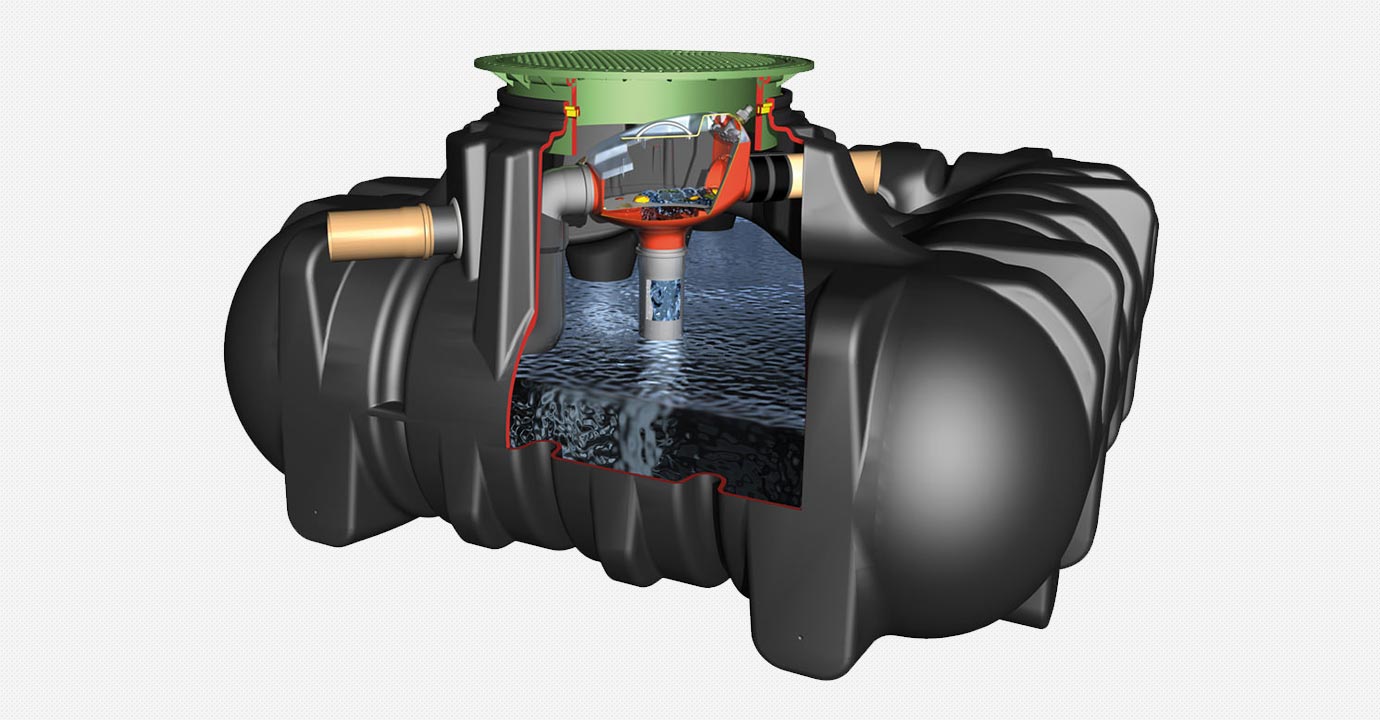

Описание на резервоари "Flat"

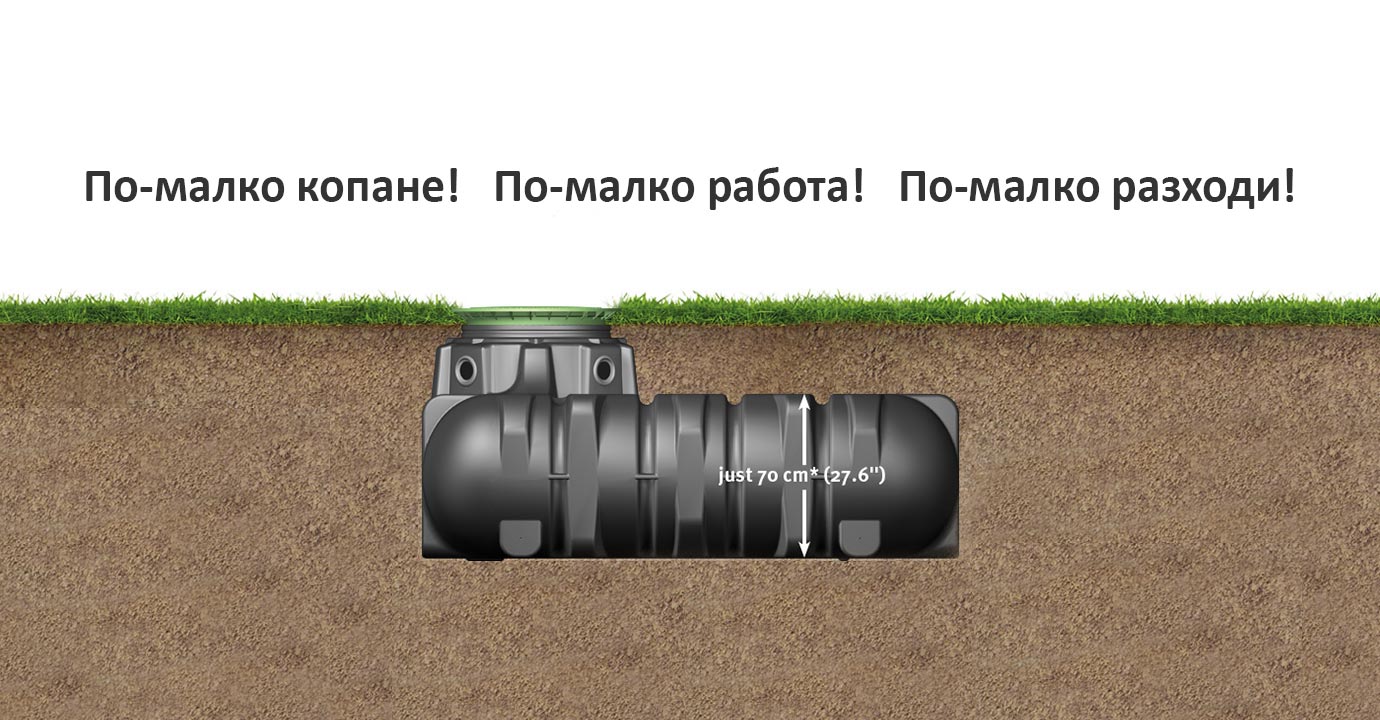

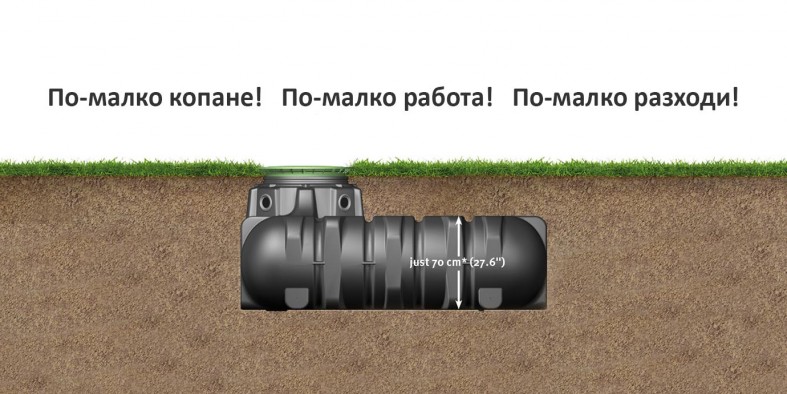

"Flat" резервоарите са изключително подходящи за подземен монтаж на места с високи подпочвени води. Поради малката си височина, те се монтират на минимална дълбочина и са максимално далече от подпочвените води. Резервоарите имат следните предимства:

  • Минималната дълбочина на монтаж обуславя бърз монтаж и ниски разходи
  • Издържа натоварване от лекотоварни автомобили
  • Сатбилност при подпочвени води (до билото на резервоара)

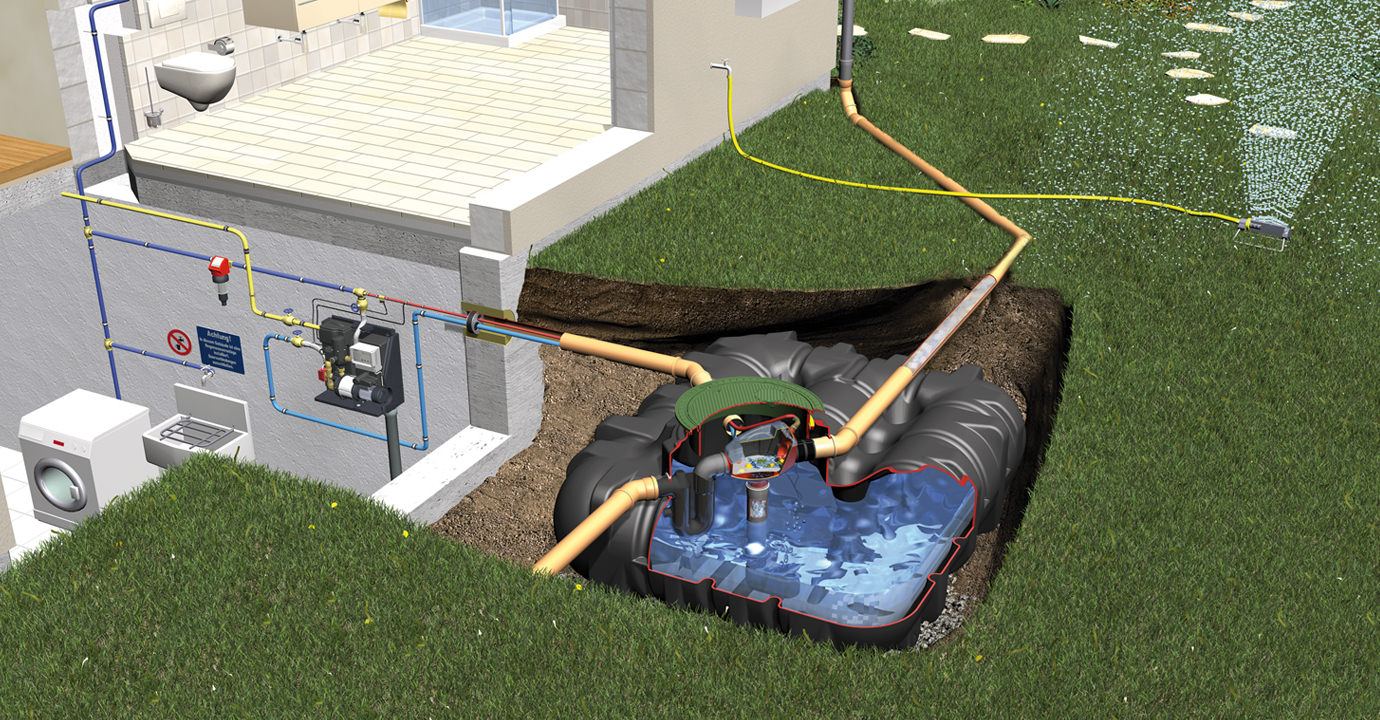

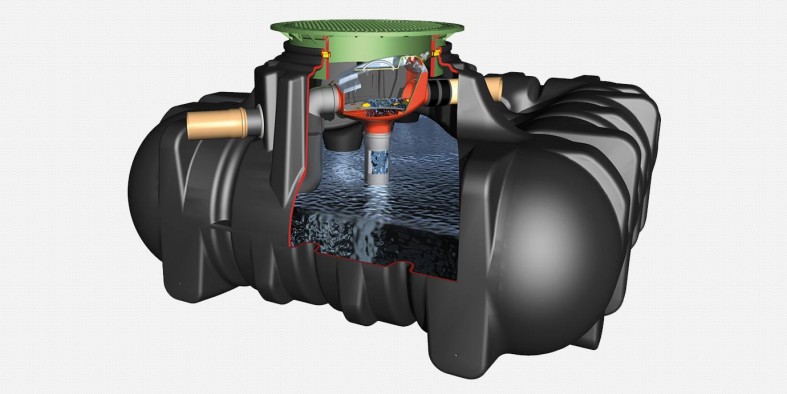

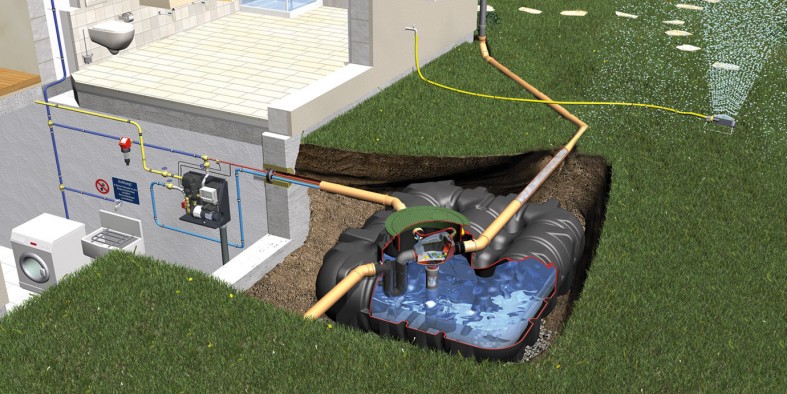

  • Възможност за интегриране на система за дъждовна вода

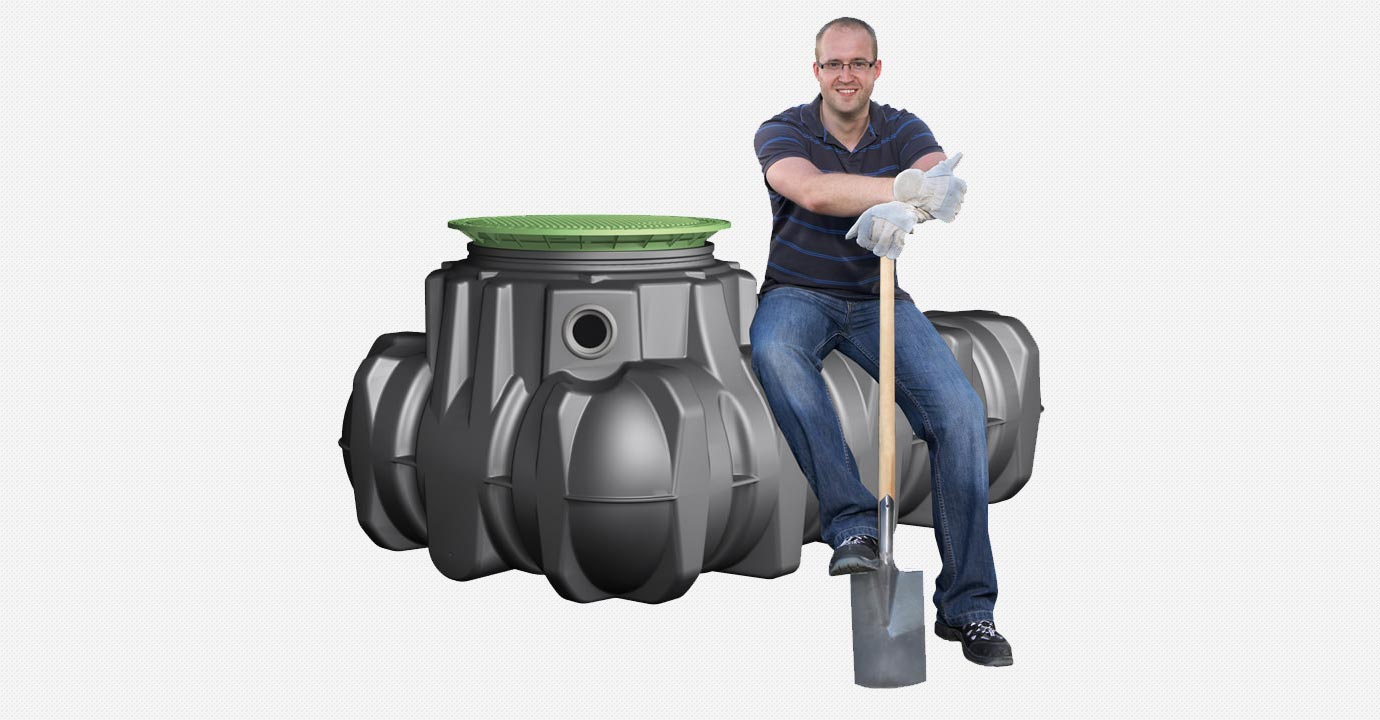

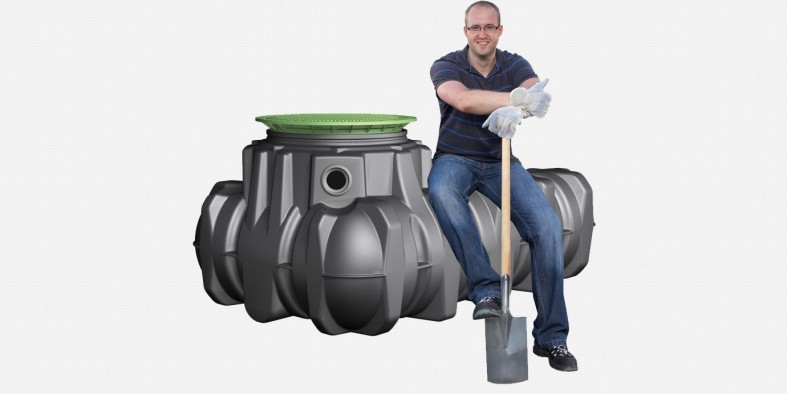

  • Лесен транспорт поради ниското тегло
  • Възможност за модулни връзки във всички посоки
Технически характеристики на резервоари "Flat"

Обем

[ltrs]

Дължина

[mm]

Ширина

[mm]

Височина

[mm]

Височина на

гърло [mm]

Вътрешно Ø на

гърло [mm]

Маса

[kg]

PDF

1500 2100 1250 700 315 650 80
3000 2450 2100 735 315 650 170
5000 2890 2300 950 315 650 240
7500 3600 2250 1250 315 650 360



Условия за монтаж на "Flat" резервоари


Земно покритие на резервоарите в зависимост от натоварването и подпочвените води

Flat резервоари

Максимално земно покритие

(без подпочвени води и натоварване от автомобили)

1200 мм
Максимално осово натоварване 2,2 т
Максимално натоварване от автомобили 3,5 т (по-високо натоварване при запитване)
Земно покритие при натоварване от автомобили 700 - 1000 мм
Стабилност при подпочвени води до билото на резервоара
Земно покритие при подпочвени води 700 - 1200 мм
Възможност за връзки 4 х DN 100



Предимства на "Flat" резервоари


  • Метод на производство - ротационно леене
  • Материал - полиетилен с висока плътност (HDPE)
  • Минималната дълбочина на монтаж обуславя бърз монтаж и ниски разходи
  • Издържа натоварване от лекотоварни автомобили
  • Сатбилност при подпочвени води (до билото на резервоара)
  • Възможност за интегриране на система за дъждовна вода
  • Лесен транспорт поради ниското тегло
  • Възможност за модулни връзки във всички посоки
  • Телескопична шахта с капак – лесно изравняване на капака с нивото на терена
  • Сертифицирани за съхранение на питейна вода



Опции и аксесоари за "Flat" резервоари


"Mini" телескопична шахта с ПП капак за пешеходци

"Mini" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 20 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 778 мм


"Maxi" телескопична шахта с ПП капак за пешеходци

"Maxi" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 30 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 850 мм

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили - регулира се от 5 до 30 см; натоварване 3500 кг; вътрешно Ø 600 мм; външно Ø 850 мм


"Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили "Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили - регулира се от 5 до 30 см; натоварване 40 т; вътрешно Ø 600 мм; външно Ø 855 мм
Удължение с уплътнение 400 мм

Удължение с уплътнение 400 мм


Гумено уплътнение за връзка на резервоарите с PVC тръби Гумено уплътнение за връзка на резервоарите с PVC тръби, размери DN 70 / 100 / 150
