Задържащите системи на GRAF са предназначени за задържане на дъждовна вода и равномерното и изпускане в канализацията. Това води до облекчаване на канализационната система. Задържането на дъждовната вода и контролираното ѝ изпускане се гарантира от изпускателен клапан. Той има възможност за регулиране на дебита от 0,05 до 2,0 л/сек.

Задържащи системи
Задържащи системи "ПЛЮС"

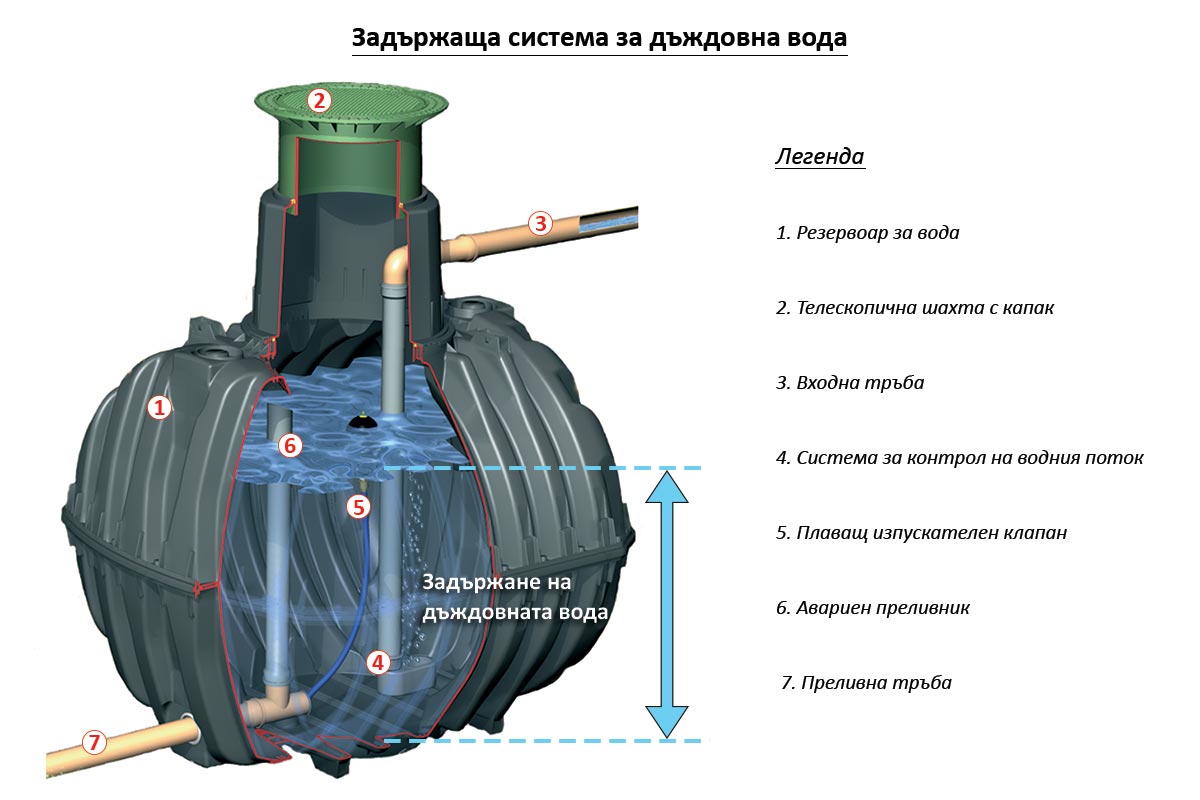

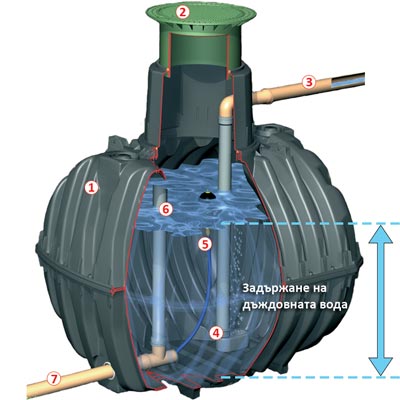

Описание на задържащи системи за дъждовна вода

При обилни валежи, нивото на водата в резервоара се покачва и започва да се оттича в канализацията с равномерен дебит. Това е възможно благодарение на плаващия изпускателен клапан, при който независимо от нивото на водата в резервоара, налягането при клапана е постоянно и източването на водата е равномерно.

Легенда

1. Резервоар за вода

2. Телескопична шахта с капак

3. Входна тръба

4. Система за контрол на водния поток

5. Плаващ изпускателен клапан

6. Авариен преливник

7. Преливна тръба

Този специален вид събиране на дъждовна вода се предписва и субсидира от много местни органи. Обемите на задържащите системи се определят от нуждите на клиента и могат да бъдат от 1 до 100 м3 или повече.

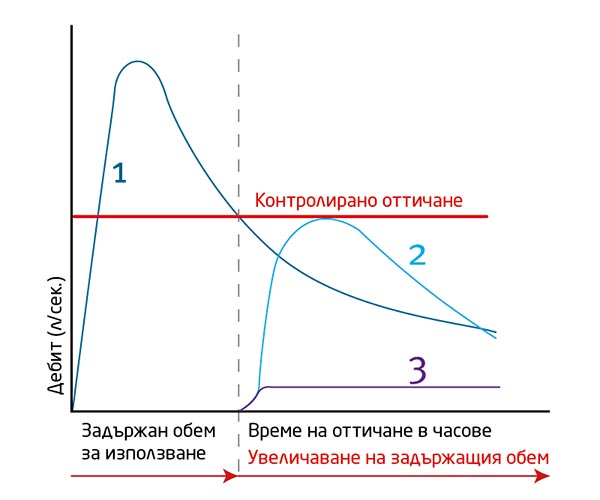

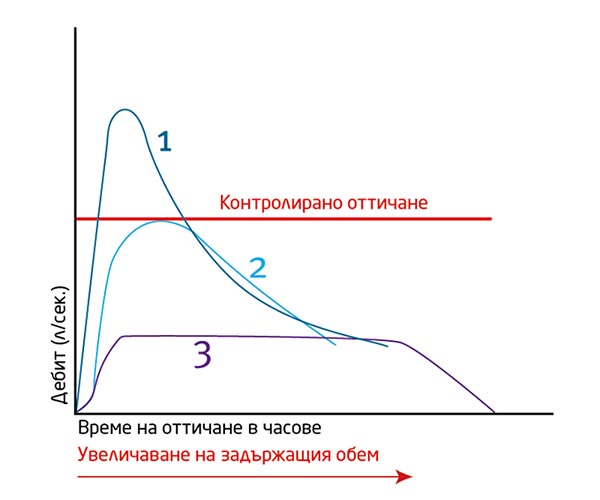

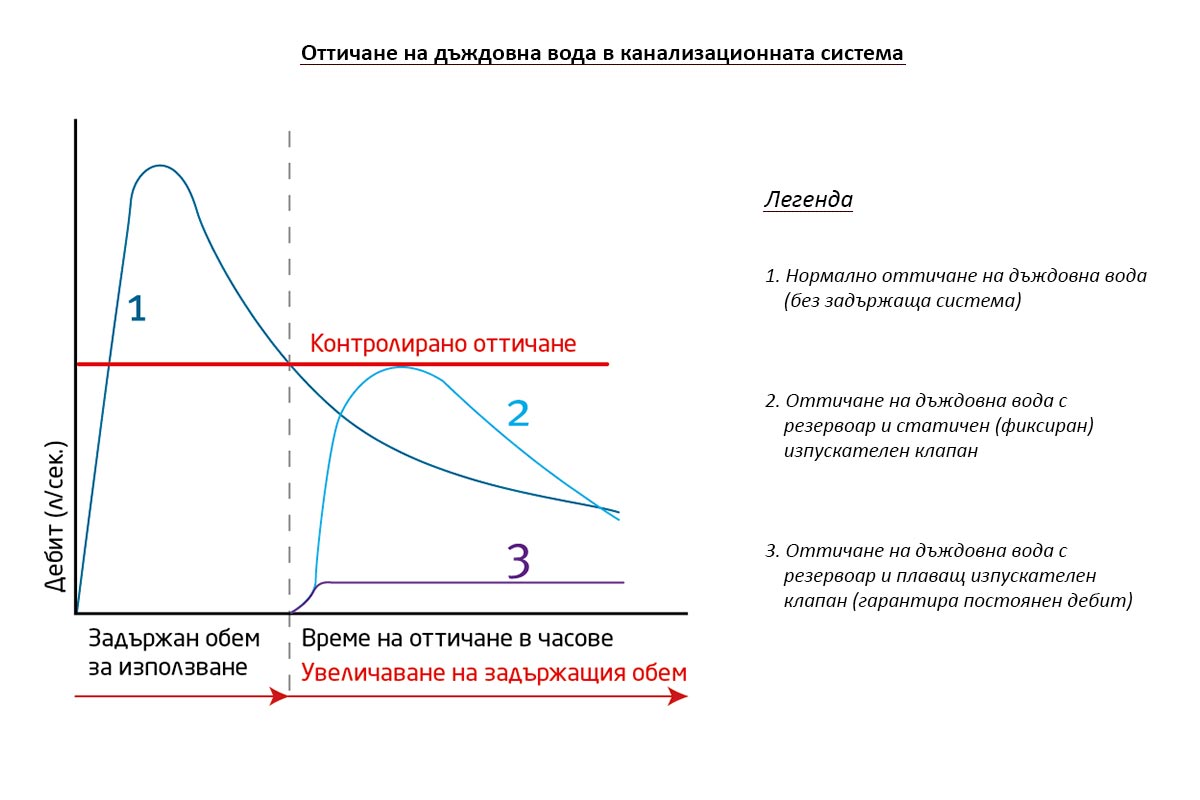

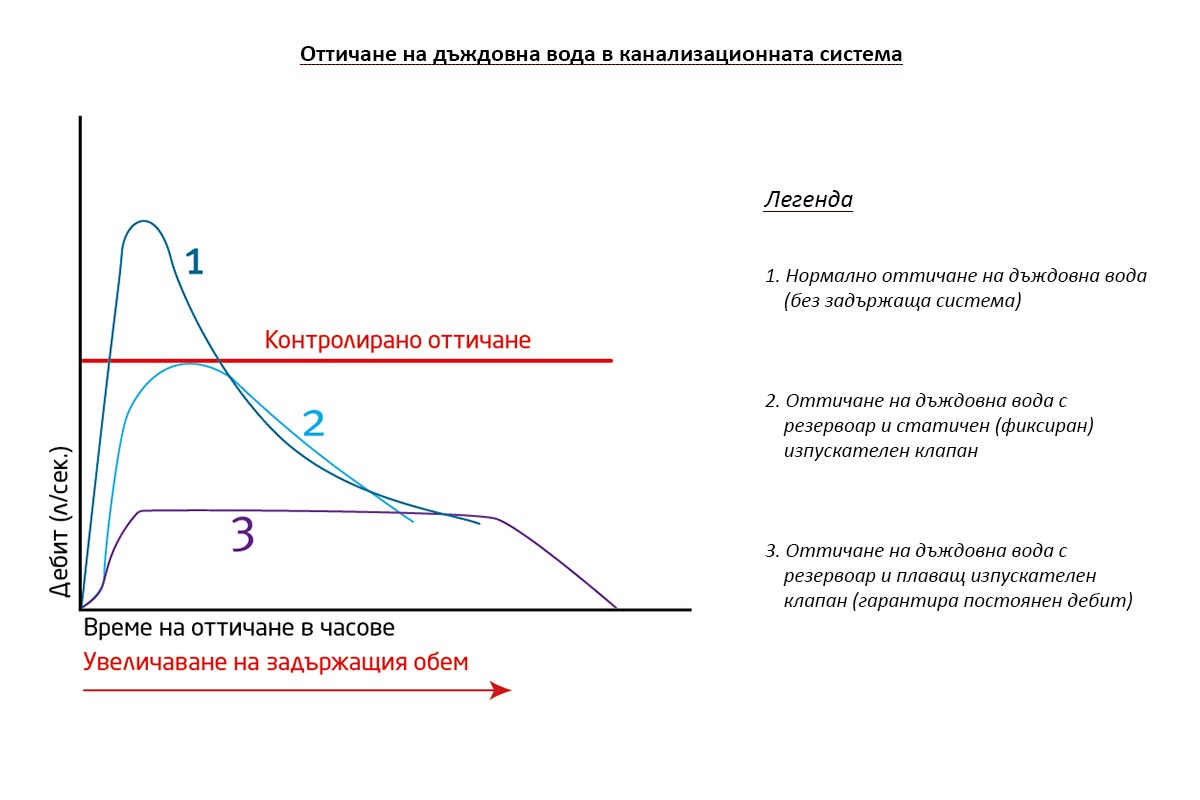

Графика за оттичане на дъждовната вода в канализационната система

Оттичане на дъждовна вода в канализационната мрежа

Легенда

1. Нормално оттичане на дъждовна вода (без задържаща система)

2. Оттичане на дъждовна вода с резервоар и статичен (фиксиран) изпускателен клапан

3. Оттичане на дъждовна вода с резервоар и плаващ изпускателен клапан (гарантира постоянен дебит)

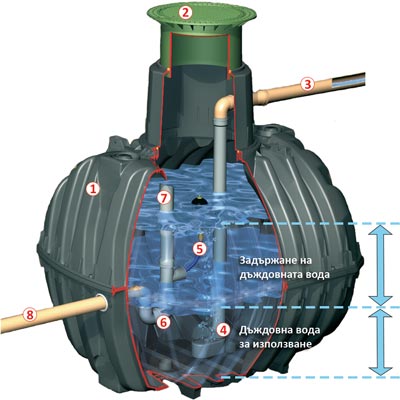

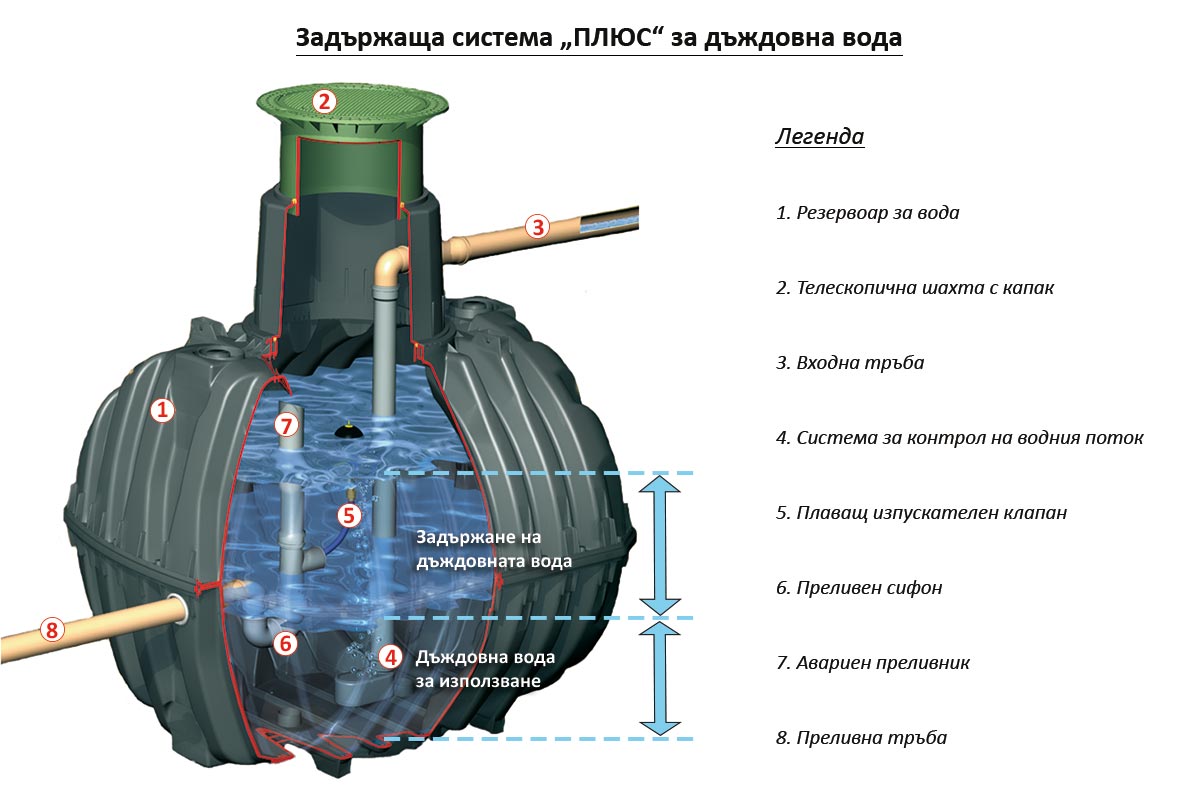

Описание на задържащи системи "ПЛЮС" за дъждовна вода

Задържащите системи могат да се комбинират със система за дъждовна вода. В този случай част от обема на резервоара се използва за събиране на дъждовната вода и използването и за поливни и битови нужди.

Легенда

1. Резервоар за вода

2. Телескопична шахта с капак

3. Входна тръба

4. Система за контрол на водния поток

5. Плаващ изпускателен клапан

6. Преливен сифон

7. Авариен преливник

8. Преливна тръба

В останалата част от резервоара се задържа дъждовната вода при обилни валежи и се изпуска равномерно в канализацията. Изпускането се контролира от плаващ изпускателен клапан.
