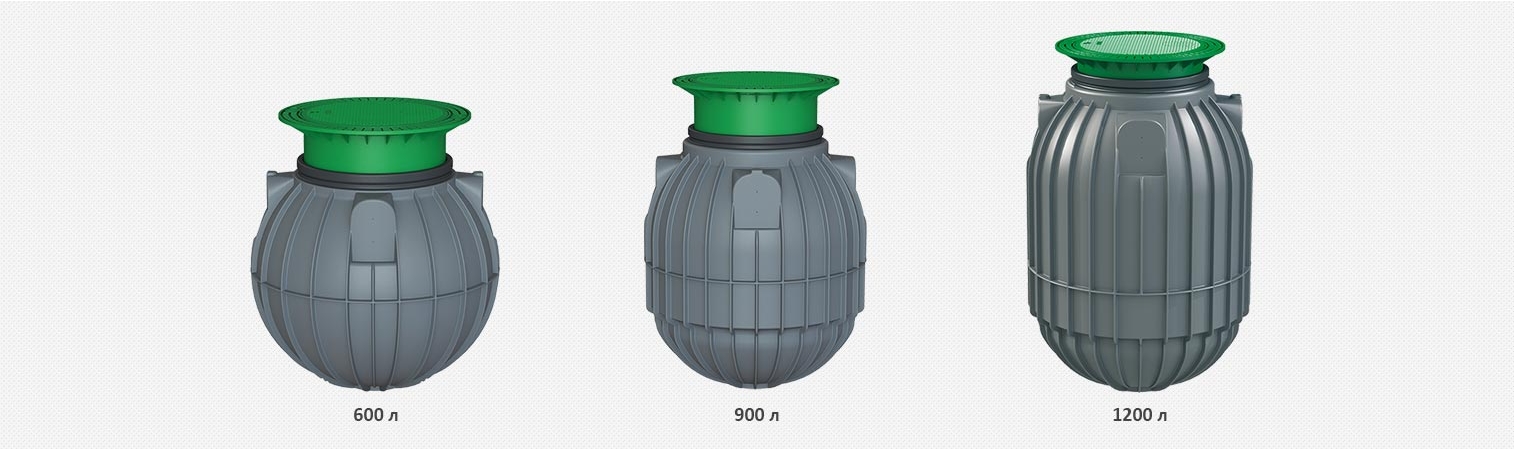

Универсална шахта Saphir 300, 600, 900 литра

Saphir универсална шахта 600-1500 л

принтирай Сподели

Универсалните шахти Saphir са подходящи за помпени станции на дъждовни и отпадъчни води.

  • Описание и технически характеристики
  • Условия за монтаж
  • Опции и аксесоари

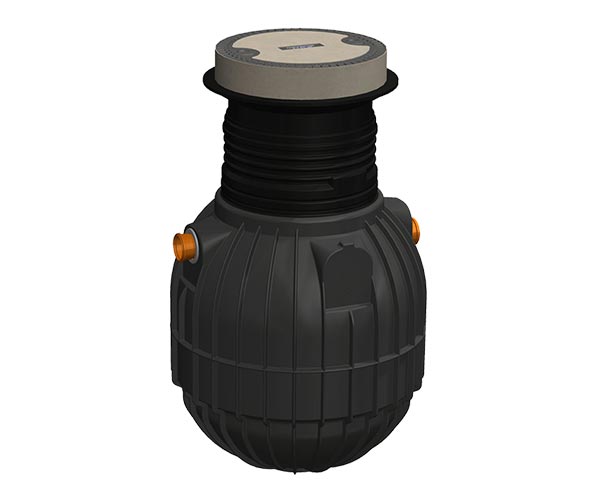

Описание на Универсална шахта "Saphir"

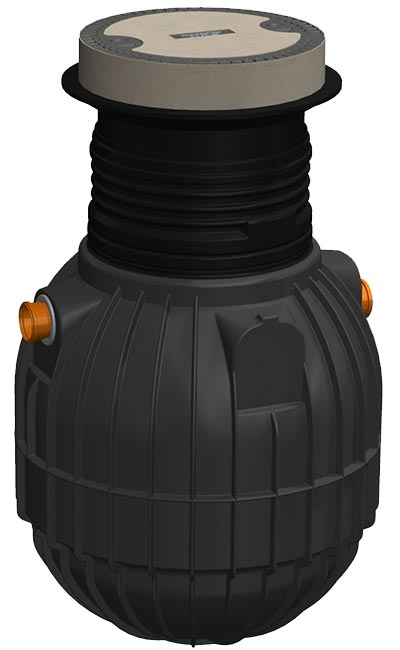

 Универсална шахта Saphir

  • Подходяща за дъждовни и отпадъчни води
  • Материал -полиетилен (PEHD)
  • Начин на производство - ротационно леене
  • Подходящ за подземен монтаж
  • Устойчивост при подпочвени води
  • Възможност за използването му като дренажна система
  • Възможност за връзки с PVC тръби - DN 70, DN 110 и DN 160
Технически характеристики на Saphir резервоар

Обем

[ltrs]

Диаметър

[mm]

Височина без гърловина

[mm]

Височина на гърловина

[mm]

Ревизионен отвор

[mm]

Маса

[kg]

Чертежи

DWG

PDF
600 1125 1045 100-1200 Ø 600 27
900 1155 1345 100-1200 Ø 600 47
1200 1155 1670 100-1200 Ø 600 58
1500 1155 1970 100-1200 Ø 600 95



Универсалните шахти Saphir могат да бъдат окомплектовани само с регулируема телескопична шахта и капак

  • ПП капак за пешеходци (до 150 кг) - за земно покритие от 10 до 30 см
  • Чугунен или ПП капак за автомобили (до 3,5 т) - за земно покритие 10 до 40 см



При нужда от по-голямо земно покритие се ползва и съответната гърловина

  • 300 мм - за земно покритие от 40 до 60 см
  • 500 мм - за земно покритие от 60 до 80 см
  • 750 мм - за земно покритие от 80 до 100 см
  • 1000 мм - за земно покритие от 100 до 120 см



Условия за монтаж на "Carat S" резервоарите

Земно покритие на резервоарите в зависимост от натоварването и подпочвените води

Универсална шахта Saphir

Максимално земно покритие

(без подпочвени води и натоварване от автомобили)

 1200 мм
Максимално натоварване от автомобили 3,5 т (по-високо натоварване при запитване)
Земно покритие при натоварване от автомобили 400 - 1000 мм
Стабилност при подпочвени води до средата на резервоара
Земно покритие при подпочвени води 300 - 600 мм
Възможност за връзки DN 100 / 150





Опции и аксесоари за Универсална шахта "Saphir"

"Mini" телескопична шахта с ПП капак за пешеходци

"Mini" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 20 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 778 мм


"Maxi" телескопична шахта с ПП капак за пешеходци

"Maxi" телескопична шахта с ПП капак за пешеходци – регулира се от 5 до 30 см; натоварване 150 кг; капак със заключващ механизъм; вътрешно Ø 600 мм; външно Ø 850 мм
"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили

"Maxi" телескопична шахта с чугунен капак “class B”, за лекотоварни автомобили - регулира се от 5 до 30 см; натоварване 3500 кг; вътрешно Ø 600 мм; външно Ø 850 мм


"Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили "Maxi" телескопична шахта с бетонен капак за тежкотоварни автомобили - регулира се от 5 до 30 см; натоварване 40 т; вътрешно Ø 600 мм; външно Ø 855 мм
Удължение с уплътнение 300 мм

Удължение с уплътнение 300 мм


Удължение с уплътнение 500 / 700 / 1000 мм Удължение с уплътнение 500 / 700 / 1000 мм
Гумено уплътнение за връзка на резервоарите с PVC тръби Гумено уплътнение за връзка на резервоарите с PVC тръби, размери DN 70 / 100 / 150
